NO-63
Installering av kamerahodet
Bøy ikke kamerakabelen i en krapp vinkel da dette kan føre
tilskade.
1. Skru løs bløtleggingshetten fra kabelkoplingen på kamerahodet.

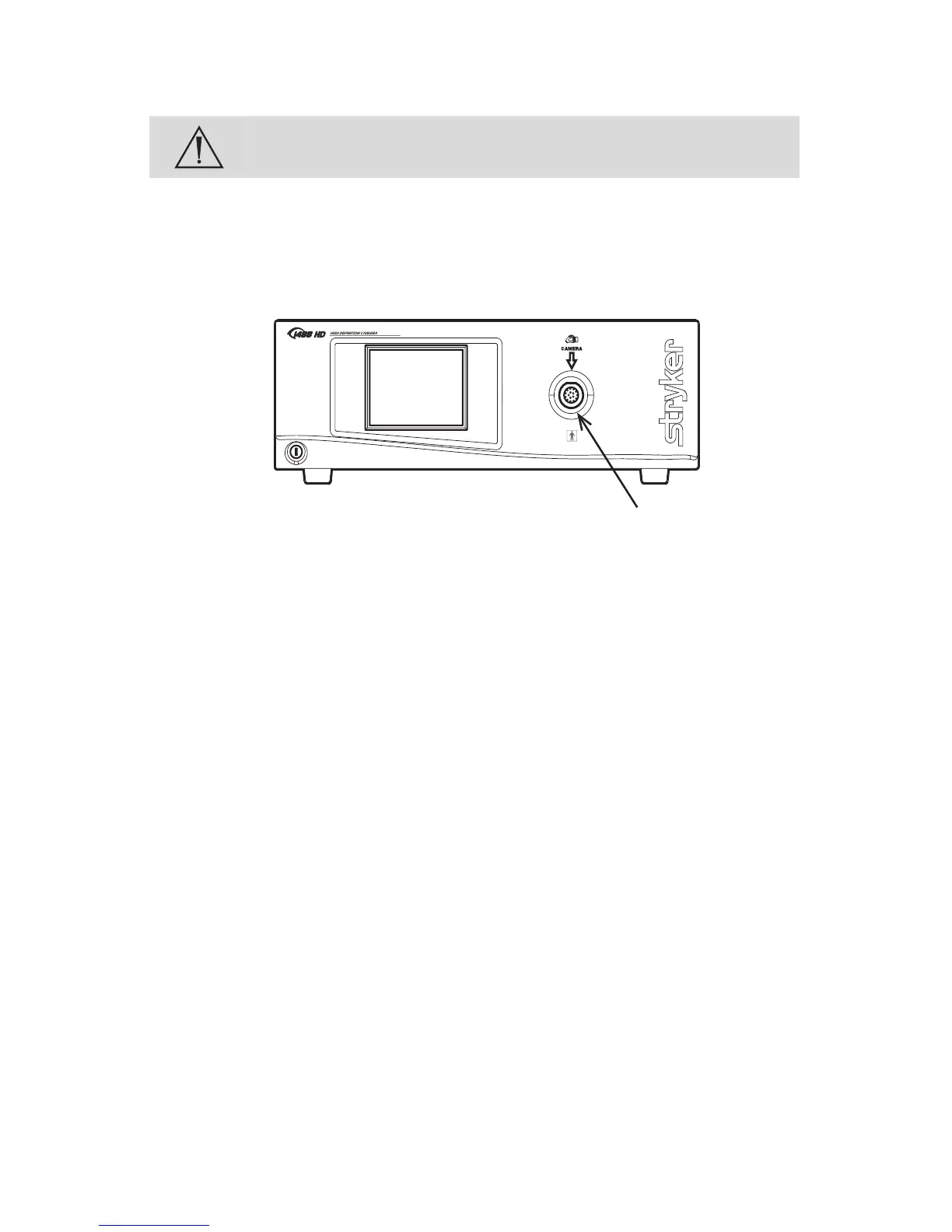

2. Den blå pilen på kabelkoplingen stilles rett ovenfor pilen på
kamerakoplingsporten på frontpanelet til konsollen.
3. Kabelkontakten skyves inn til den smekker på plass.
Merk: For å kople kameraet fra konsollen, ta tak i den ruglete delen
avkoplingen og dra rett ut.
Installering av koplingen
Trinn 1–3 under gir instruksjoner for tilkopling av 1488 HD kamerahoder
til1488 HD-koplingen, 18 mm, C-Montering (1488020122). Les punktene
under for mulig systemvariasjoner:
• Når det brukes kamerahode med innebygget kopling
(1488610122) for 1488 HD kamera med 3 brikker, gå til trinn 2.
• Når det brukes kamerahode med innebygget kopling
(1488310130) for 1488 HD kamera med 3 brikker, gå til Stryker
brukerveiledning P18970.
• Når det brukes IDEAL EYES Zoom-kopling, C-Montering
(1488010125), se Stryker brukerveiledning P18969.
• For C-monteringsskop med direktekopling (skop som ikke
behøver kopling), træ endoskopet direkte på kamerahodet til det
er tett forseglet, og gå til trinn 3. (C-monterte endoskoper er ikke
kompatible med kamerahoder som har en innebygget kopling.)

Stryker 1488 Specifications

General

Resolution	1920 x 1080
Sensor Type	CMOS
White Balance	Automatic/Manual
Output	HDMI, DVI, HD-SDI
Camera Head Technology	Three-chip
