Stryker 1488 - Anschließen der DVI-Glasfaserausgänge

DE-112
1
2
3

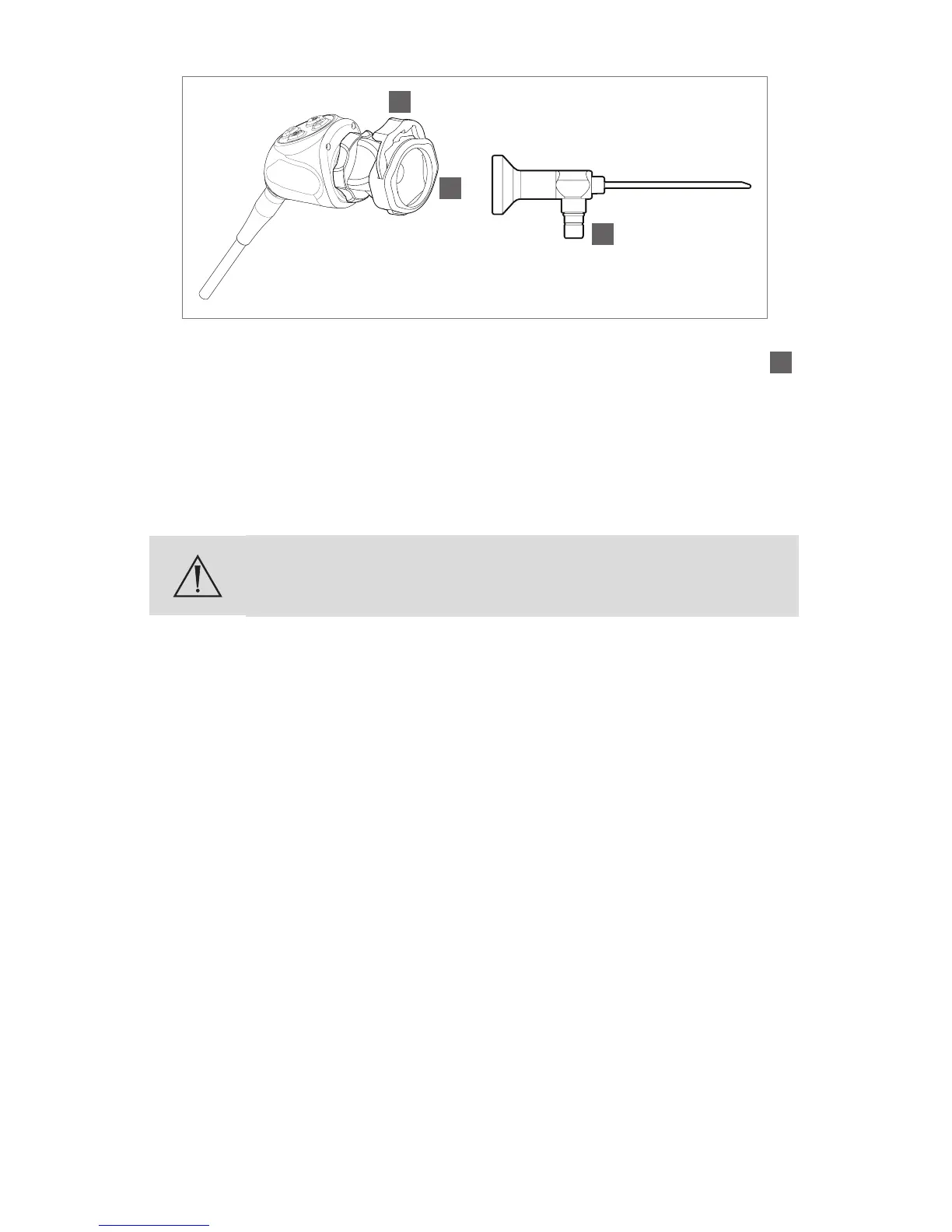

3. Ein Lichtkabel zwischen Lichtquelle und Lichtanschluss des Endoskops
3
anschließen.
Hinweis: Zum Abnehmen des Kopplers den rückseitigen Anschluss anfassen
und den Koppler gegen den Uhrzeigersinn vom Kamerakopf abdrehen.
Anschließen der DVI-Glasfaserausgänge
Die Durchführung von Anpassungen oder Verfahren in einer
anderen Weise als unten beschrieben kann zu gefährlicher
Strahlenbelastung führen.
Für die Kamera 1488HD besteht die Möglichkeit eines optionalen Upgrades
auf einen weiteren Glasfaserausgang für das Modell 1488010001. In diesem
Upgrade sind vier Laserdioden zum Übertragen von DVI-Daten über
Glasfaserkabel enthalten.
1. Verbinden Sie vier einzelne Glasfasern (in LC (Lucent)-Anschlüssen
terminiert) mit den Laserdioden „R“ (rot), „G“ (grün), „B“ (blau) und „C“
(Takt) an der Rückseite der Konsole.
2. Verbinden Sie die vier Glasfasern mit einer kompatiblen Glasfaser-DVI-
Gegenstelle.
• Die vier Glasfasern müssen in der angegebenen Reihenfolge an die
Kamerakonsole angeschlossen werden: RGBC
• Die Glasfasern müssen in einer von zwei Kongurationen an den
Monitor angeschlossen werden: CBGR (umgekehrte Reihenfolge)
oder BGRC (R und B vertauscht).
Hinweis: Die Kamera 1488HD, Modell 1488010001, ist ein Laserprodukt der
Klasse 1 gemäß IEC60825-1 und 21CFR1040.
