IT-159
Installazione della testa della videocamera
Non piegare eccessivamente il cavo della videocamera
altrimenti potrebbe danneggiarsi.
1. Svitare il cappuccio d’immersione dal connettore del cavo sulla testa della
videocamera.

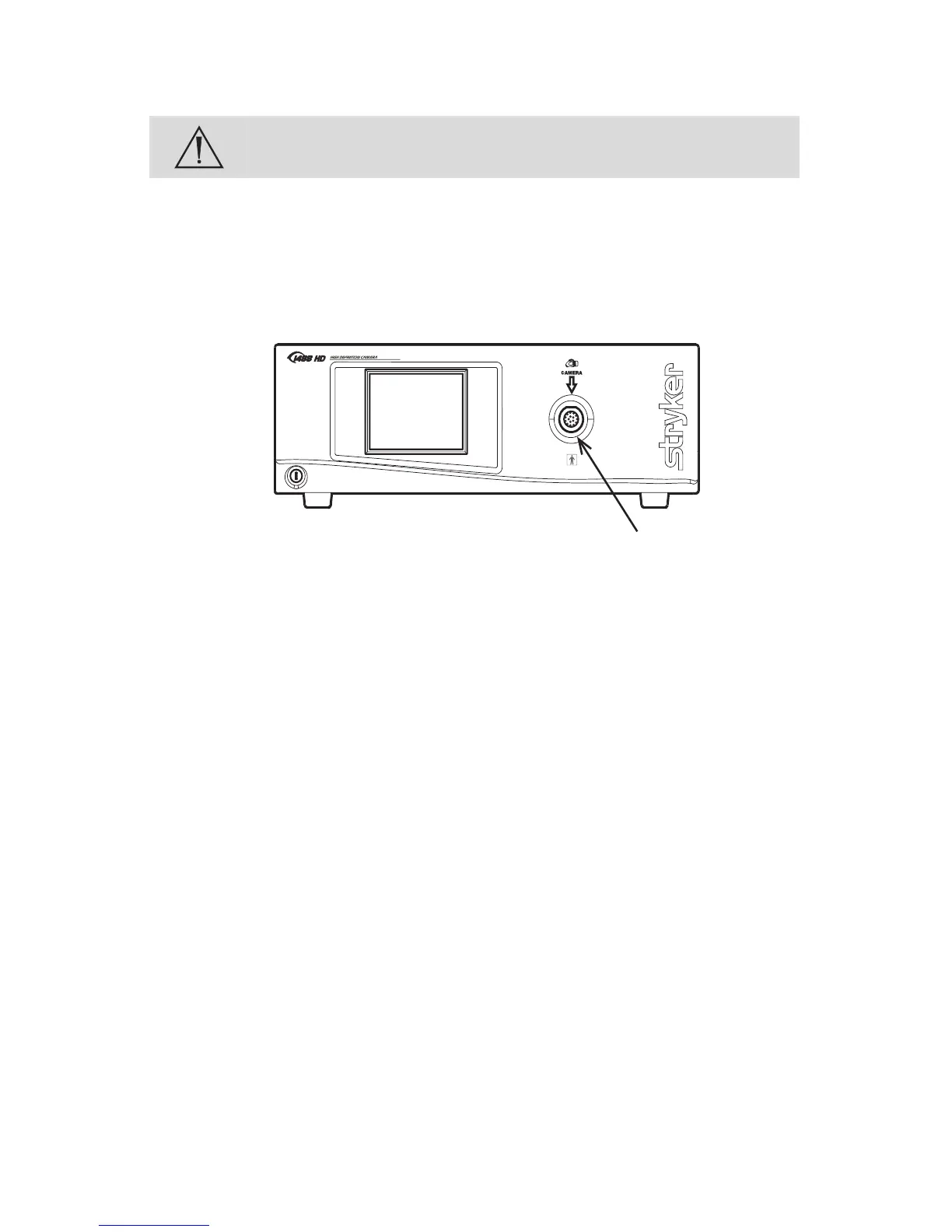

2. Allineare la freccia blu sul connettore del cavo con la freccia sulla porta
videocamera-connettore sul pannello anteriore della console.
3. Spingere il connettore nché non scatta in posizione.
Nota: Per scollegare la videocamera dalla console, prendere la parte in rilievo
del connettore e tirare.
Installazione dell’innesto
Le fasi 1–3 in basso forniscono istruzioni per il collegamento della testa
della videocamera 1488 HD all’innesto 1488 HD, 18 mm, con attacco a C
(1488020122). Fare riferimento ai punti elenco qui sotto per le possibili
varianti del sistema:
• Quando si utilizza la testa della videocamera 1488 HD 3-Chip con
innesto ingrato (1488610122), passare alla fase 2.
• Quando si utilizza la testa della videocamera a pendolo 1488 HD
3-Chip con innesto ingrato (1488310130), vedere il Manuale
dell’utente Stryker P18970.
• Quando si utilizza l’innesto Zoom IDEAL EYES, attacco a C
(1488010125), vedere il Manuale dell’utente Stryker P18969.
• Quando si utilizza un endoscopio con attacco a C ad
accoppiamento diretto (un endoscopio che non richiede innesto),
avvitare l’endoscopio direttamente nella testa della videocamera
no a formare una tenuta perfetta e passare alla fase 3. (gli
endoscopi con attacco a C non sono compatibili con teste della
videocamere con innesto integrato).
