DA-361
Opsætning af kamerahovedet
Bøj ikke kamerakablet for meget, da det kan medføre
beskadigelse.
1. Skru om nødvendigt beskyttelseshætten af kamerahovedets
kabelkonnektor.

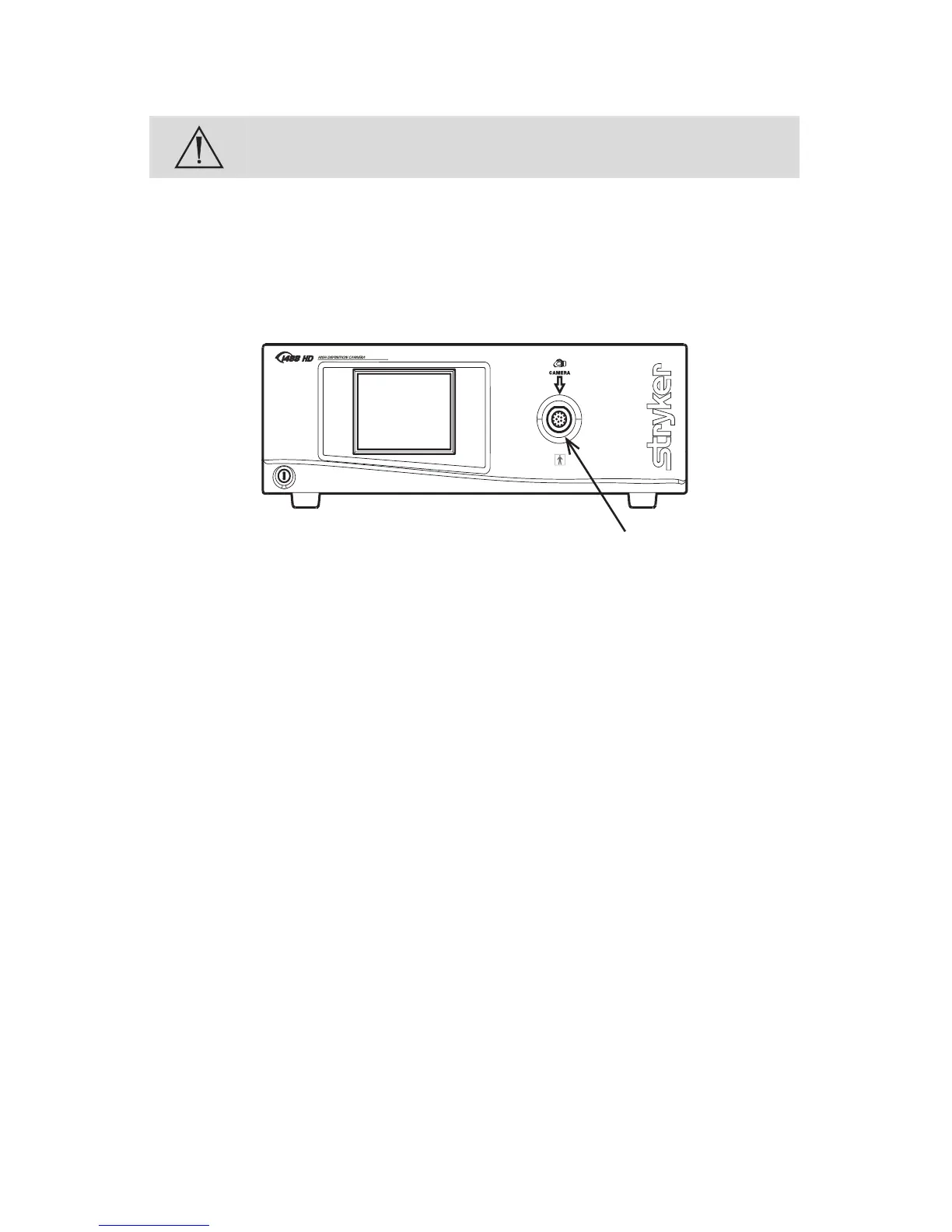

2. Ret den blå pil på kabelkonnektoren ind efter pilen på kameraets
konnektorport på konsollens frontpanel.
3. Tryk konnektoren ind, til den låser fast.
Bemærk: For at koble kameraet fra konsollen skal man tage fat i den noprede
del af konnektoren og trække lige ud.
Opsætning af koblingsanordningen
Trin 1–3 nedenfor giver anvisninger i tilslutning af 1488 HD-kamerahoveder
til 1488 HD-koblingsanordningen, 18 mm, C-Mount (1488020122).
Sepunkterne nedenfor vedr. eventuelle systemvariationer:
• Ved brug af 1488 HD 3-chip kamerahovedet med integreret
koblingsanordning (1488610122) gås til trin 2.
• Ved brug af 1488 HD 3-chip pendulkamerahovedet med
integreret koblingsanordning (1488310130) henvises til
Strykersbrugervejledning P18970.
• Ved brug af IDEAL EYES zoom-koblingsanordningen, C-Mount
(1488010125) henvises til Strykers brugervejledning P18969.
• Ved brug af et direkte tilkoblet C-Mount-endoskop (et skop,
derikke kræver en koblingsanordning) skrues gevindet direkte
ind i kamerahovedet, indtil det danner en tæt forsegling,
ogdergås til trin 3. (C-Mount-endoskoper er ikke kompatible
medkamerahoveder, der har en integreret koblingsanordning).
