SV-108
Förbereda kamerahuvudet
Böj inte kamerakabeln kraftigt eftersom detta kan orsaka skada.
1. Ta bort fuktskyddslocket från kabelkontakten på kamerahuvudet.

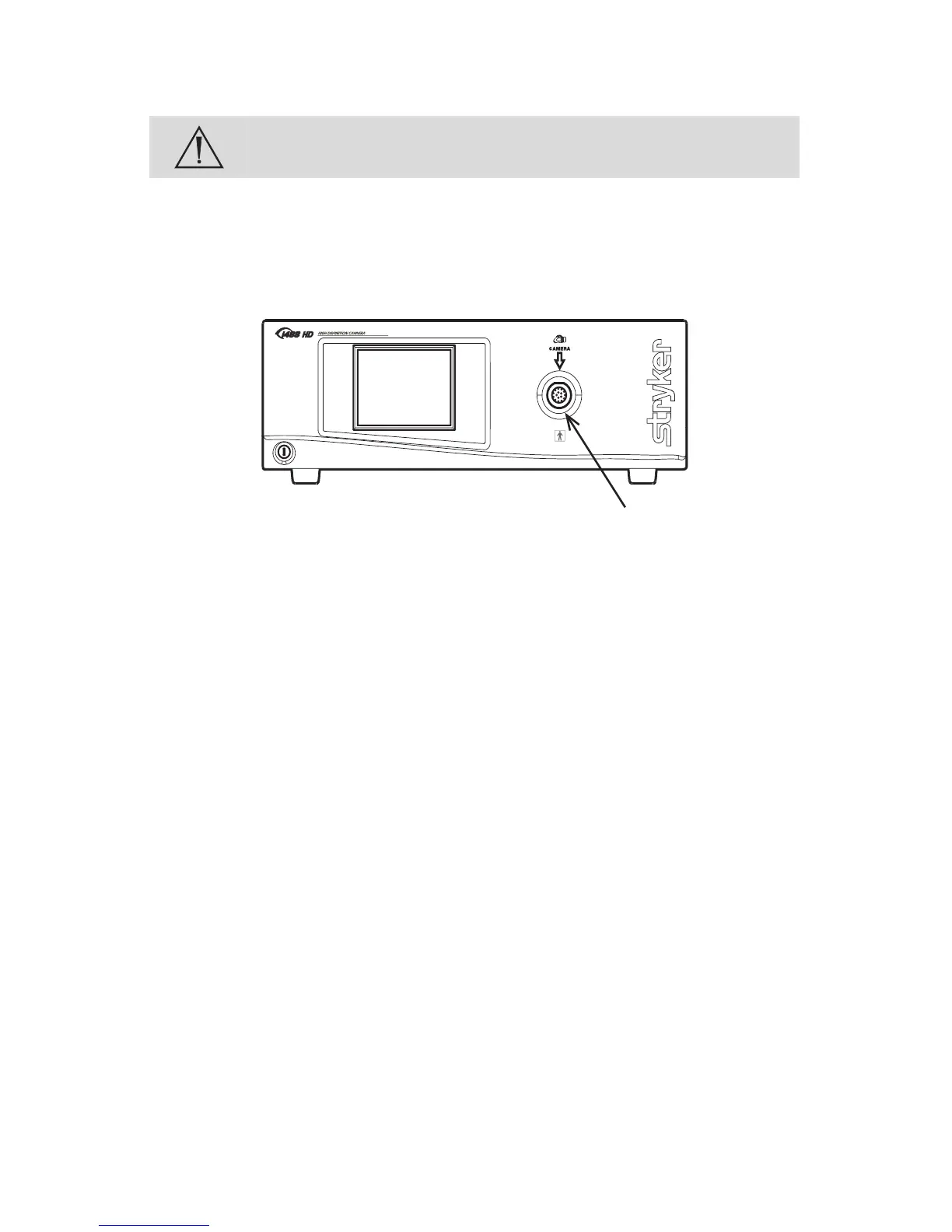

2. Rikta in den blå pilen på kabelkontakten mot pilen på
kameraanslutningsporten på konsolens frontpanel.
3. Tryck in kontakten tills den låses på plats.
Obs! För att koppla bort kameran från kontrollenheten fattar du tag i den
räade delen av kontakten och drar sedan rakt utåt.
Förbereda kopplaren
Stegen 1–3 nedan innehåller anvisningar för anslutning av 1488HD
kamerahuvuden till 1488HD-kopplaren, 18mm, C-fattning (1488020122).
Sepunkterna nedan för möjliga systemvariationer:
• Om du använder 1488 HD 3-Chip Kamerahuvud med integrerad
kopplare (1488610122), fortsätter du till steg2.
• Om du använder 1488 HD 3-Chip Pendelkamerahuvud med
integrerad kopplare (1488310130), se Strykers användarhandbok
P18970.
• Om du använder 1 IDEAL EYES Zoomkopplare, C-fattning
(1488010125), se Strykers användarhandbok P18969.
• När du använder ett direktkopplat endoskop med C-fattning
(ettskop som inte behöver någon kopplare), gängas endoskopet
direkt in i kamerahuvudet tills det sluter tätt och du fortsätter
till steg3. (Endoskop med C-fattning är inte kompatibla med
kamerahuvuden som har en integrerad kopplare.)
