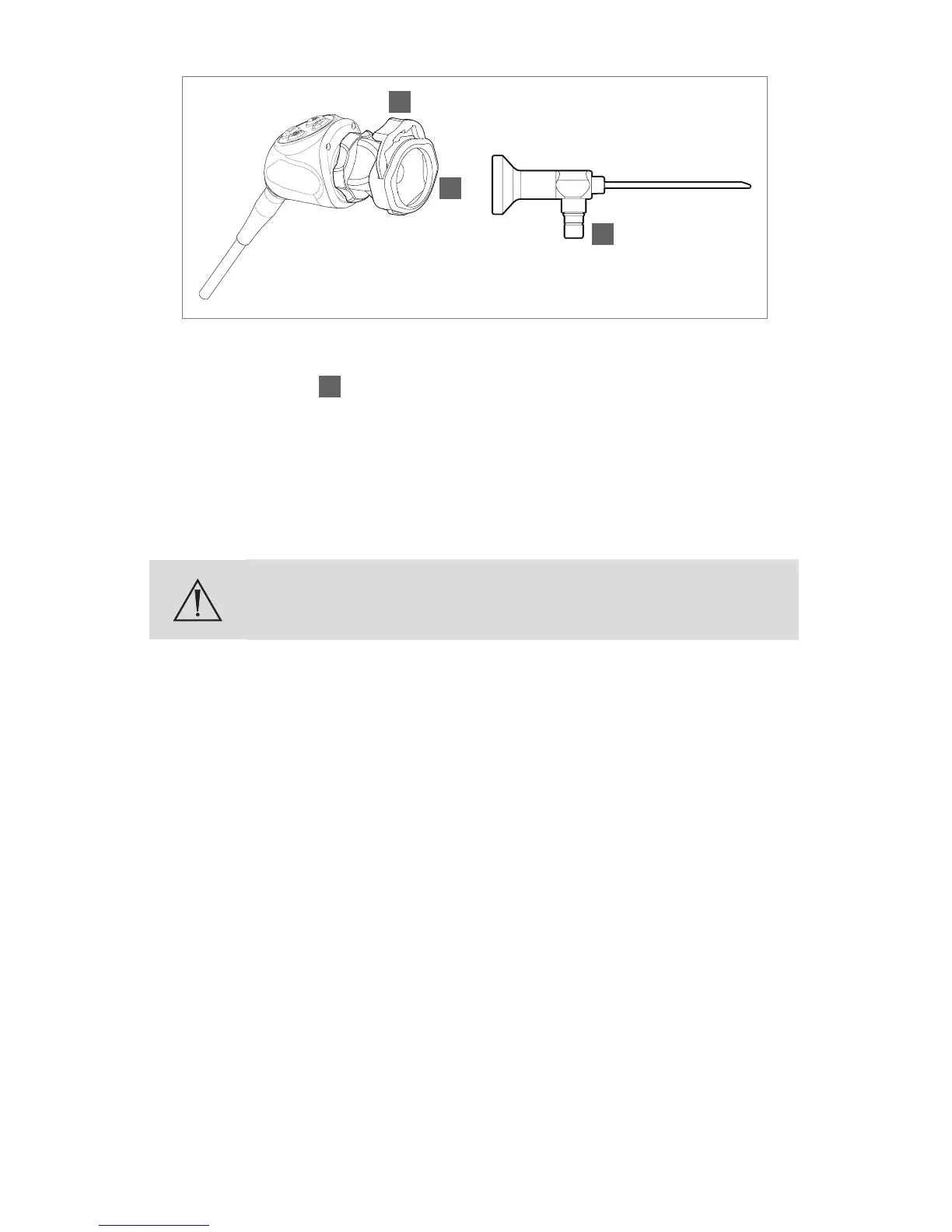

3. Podłączyć światłowodem źródło światła do przyłącza światłowodu
naendoskopie
3
.
Uwaga: Aby zdjąć łącznik, chwycić za tylną złączkę i wykręcić łącznik
zgłowicy kamery, obracając go w kierunku przeciwnym do ruchu
wskazówekzegara.
Podłączanie wyjść światłowodowych DVI
Modykowanie systemu lub przeprowadzanie procedur
niezgodnie z podanymi instrukcjami może wiązać się z ryzykiem
napromieniowania.
Możliwa jest rozbudowa kamery 1488 HD o wyjście światłowodowe
(wprzypadku modelu 1488010001). Rozbudowana wersja zawiera cztery
diody laserowe przesyłające sygnał DVI kable światłowodowe.
1. Podłączyć cztery pojedyncze światłowody (zakończone złączami rmy
Lucent) do diod laserowych, czerwonej (R), zielonej (G), niebieskiej (B)
izegarowej (C), na tylnym panelu konsoli.
2. Podłączyć te cztery światłowody do zgodnego odbiornika
światłowodowego DVI.
• Cztery światłowody należy podłączać do konsoli komory
woznaczonej kolejności: RGBC
• Światłowody należy podłączyć do monitora w jednej
zdwóch konguracji: CBGR (odwrotna kolejność) lub BGRC
(przełączoneR/B).
Uwaga: Kamera 1488 HD model 1488010001 jest urządzeniem laserowym
klasy 1, zgodnie z normą IEC60825-1 i 21CFR1040.
