FR-60
Installation de la tête de caméra
Ne jamais courber fortement le câble de la caméra sous peine
de l’endommager.
1. Dévisser le capuchon étanche du connecteur de câble sur la tête
decaméra.

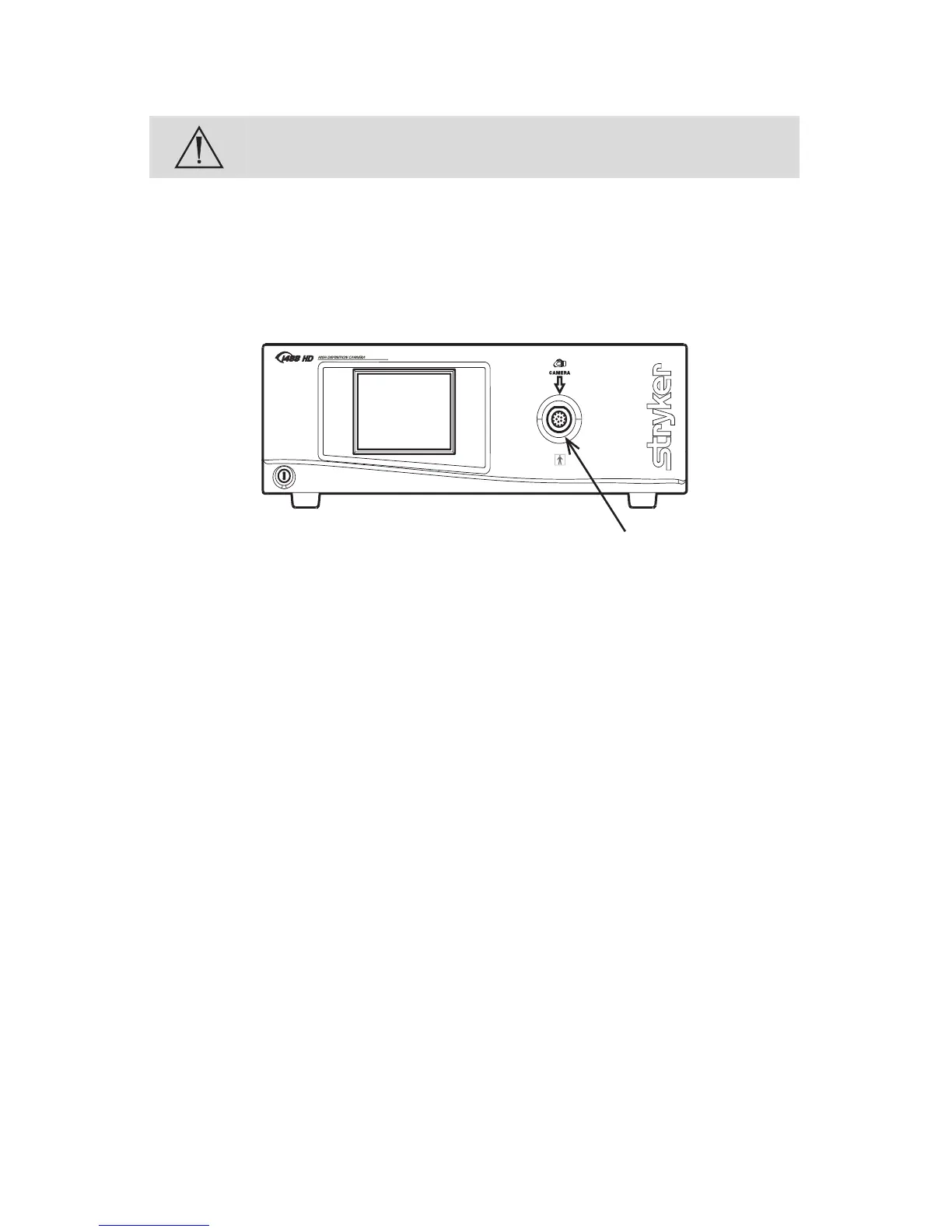

2. Sur le panneau avant de la console, aligner la èche du connecteur
decâble avec celle du port de connexion de la caméra.
3. Pousser le connecteur à fond jusqu’au verrouillage.
Remarque: Pour déconnecter la caméra de la console, saisir la partie enrobée
du connecteur et tirer vers soi.
Installation du coupleur
Les étapes1 à3 ci-dessous fournissent des instructions pour la connexion
des têtes de caméra 1488HD au coupleur 1488HD, 18mm, monture en C
(1488020122). Consulter les points ci-dessous pour les variations possibles
dusystème:
• Lors de l’utilisation de la tête de caméra 1488HD 3-Chip avec
coupleur intégré (1488610122), passer à l’étape2.
• En cas d’utilisation de la tête de caméra pendulaire 1488HD
3-Chip avec coupleur intégré (1488310130), voir le mode d’emploi
Stryker P18970.
• En cas d’utilisation du coupleur à zoom IDEAL EYES, monture C
(1488010125), voir le mode d’emploi Stryker P18969.
• En cas d’utilisation d’un endoscope à monture en C à couplage
direct (un endoscope qui ne requiert pas de coupleur), visser
l’endoscope directement dans la tête de caméra jusqu’à former
une jonction complète et passer à l’étape3. (Les endoscopes
àmonture en C ne sont pas compatibles avec les têtes de caméra
ayant un coupleur intégré).
