Stryker 1488 User Manual

DE-104
10. Spannungsausgleichs-
Schutzkontaktstecker
Ermöglicht das Anschließen
einesPotenzialausgleichsleiters.
Dasdadurch entstehende
medizinischeelektrische System
muss alle geltenden Erfordernisse
derNormIEC 60601-1erfüllen.
11. Glasfaserausgänge
(optisch)
DVI-Ausgang für die Verbindung mit
LC (Lucent)-Glasfaseranschlüssen
(optional: 1488010001)
Der Kamerakopf
Der Kamerakopf wird an die Kamerakonsole angeschlossen und erstellt
Videobilder und Fotos, die er an die Kamerakonsole überträgt. Der
Kamerakopf verfügt über mehrere Bedienelemente in Form eines Tastenfelds
an der Oberseite (siehe Abschnitt „Betrieb“).
Informationen zu den verschiedenen verfügbaren Kamerakopfmodellen
nden Sie im Abschnitt „Produktbeschreibung“. Nachfolgend nden Sie eine

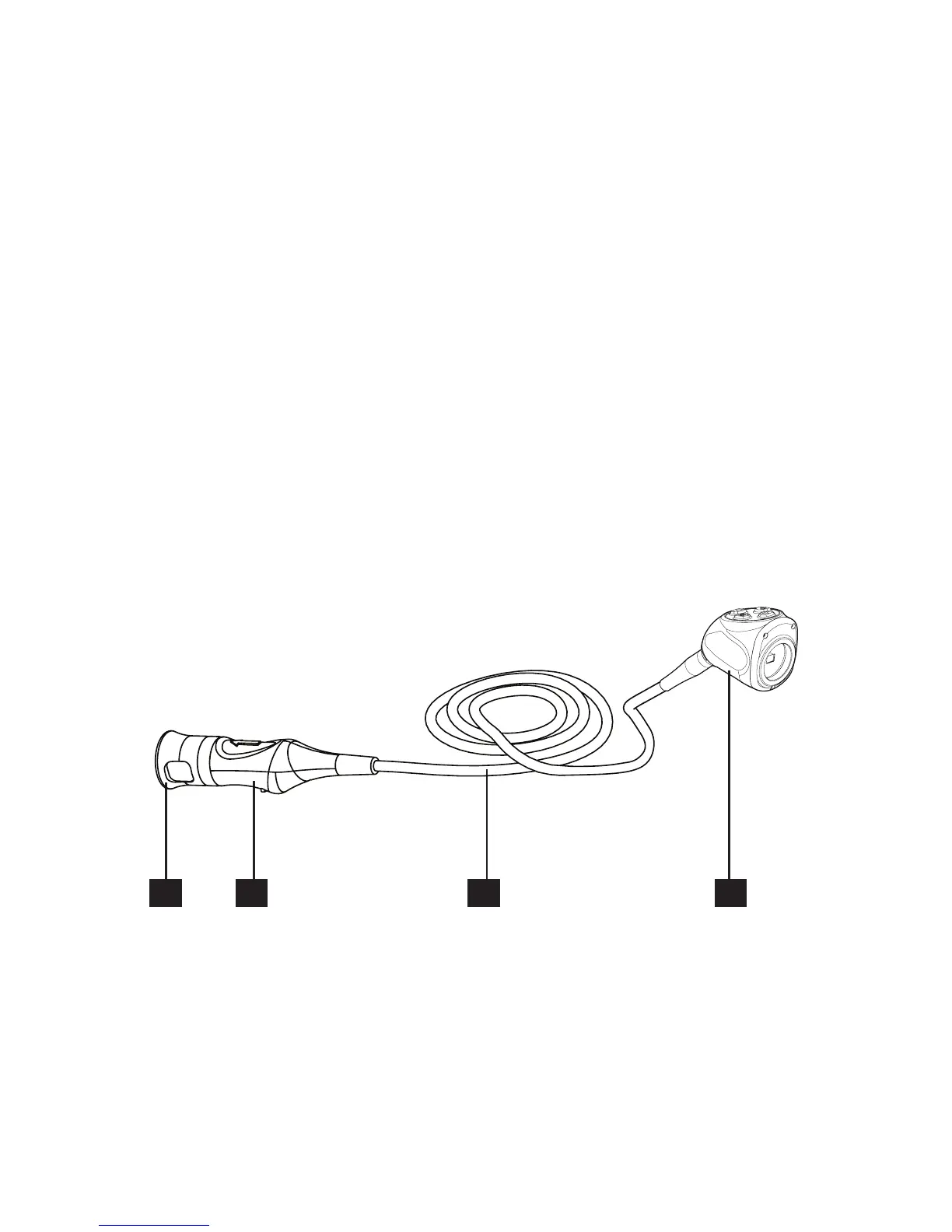

Abbildung des 1488HD 3-Chip-Kamerakopfs mit C-Fassung (1488210105).
1 42 3
1. Schutzkappe Schützt den Kabelstecker während der Reinigung,
Desinfektion und Sterilisation
2. Kabelanschluss Verbindet den Kamerakopf mit der Kamerakonsole
3. Kamerakabel Die Länge des Kamerakabels beträgt 3,05m
4. Kamerakopf Erstellt Fotos und Videobilder, verfügt über
Kamerabedienelemente und wird mit einem
Fokussierungskoppler verbunden

Stryker 1488 Specifications

General

Resolution	1920 x 1080
Sensor Type	CMOS
White Balance	Automatic/Manual
Output	HDMI, DVI, HD-SDI
Camera Head Technology	Three-chip
