DE-110
Einrichten des Kamerakopfs
Verbiegen Sie das Kamerakabel nicht übermäßig,
umBeschädigungen zu vermeiden.
1. Falls erforderlich, die Schutzkappe vom Kabelstecker auf dem
Kamerakopf abschrauben.

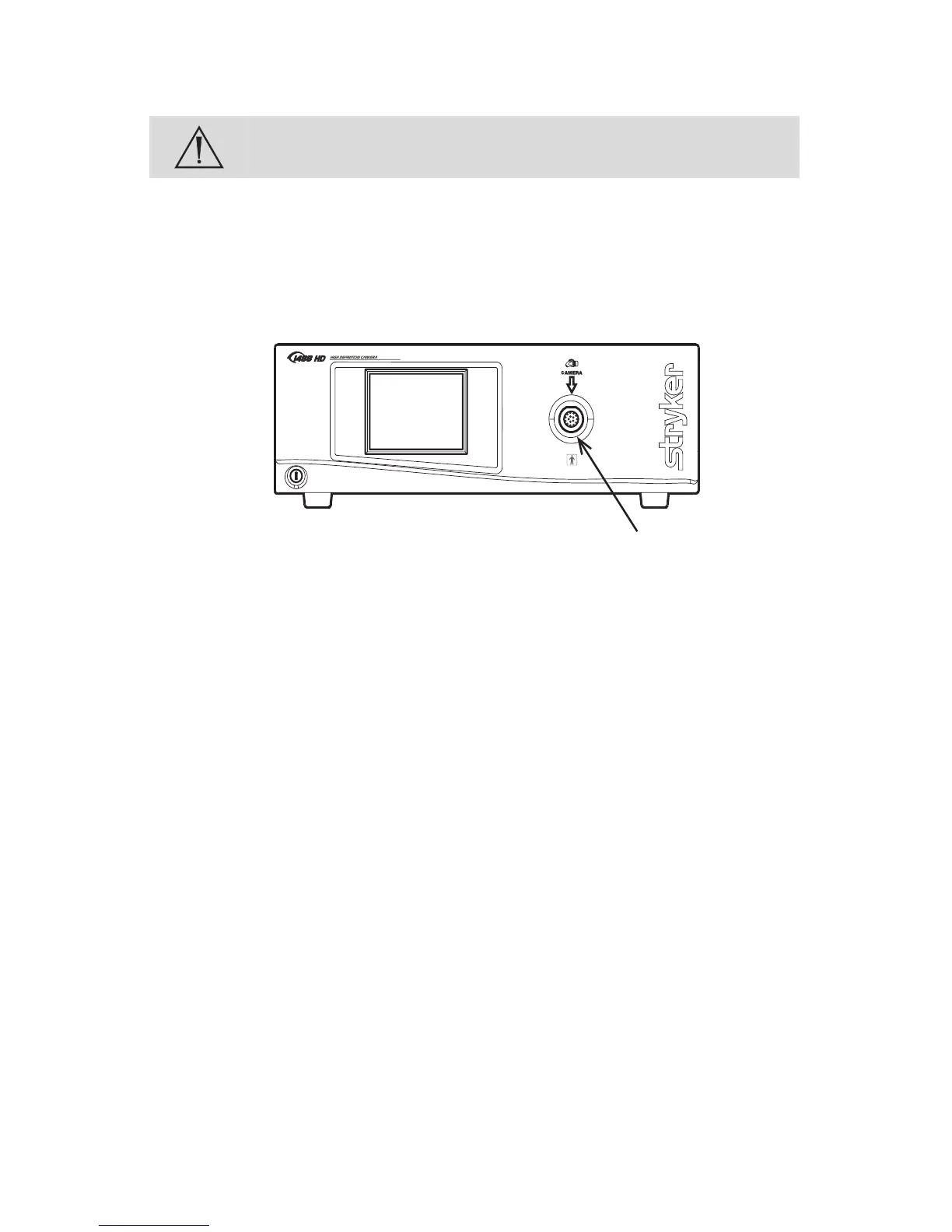

2. Den blauen Pfeil am Kabelstecker am Pfeil des Kameraanschlusses an der
Vorderseite der Konsole ausrichten.
3. Den Stecker in den Anschluss einschieben, bis er einrastet.
Hinweis: Um die Kamera wieder von der Konsole zu trennen, greifen Sie den
Stecker am gerielten Teil und ziehen Sie ihn gerade heraus.
Einrichten des Kopplers
In den nachfolgenden Schritten 1–3 wird angegeben, wie die 1488HD-
Kameraköpfe an den 1488HD-Koppler (18mm) mit C-Fassung (1488020122)
angeschlossen werden. Verschiedene Systemvariationen nden Sie jeweils
neben den folgenden Aufzählungszeichen:
• Wenn Sie den 1488HD 3-Chip-Kamerakopf mit eingebautem
Koppler (1488610122) verwenden, mit Schritt2 fortfahren.
• Wenn Sie den 1488HD 3-Chip-Pendel-Kamerakopf mit
eingebautem Koppler (1488310130) verwenden, nden Sie
Informationen dazu im Benutzerhandbuch P18970 von Stryker.
• Wenn Sie den IDEAL EYES Zoomkoppler mit C-Fassung
(1488010125) verwenden, nden Sie Informationen dazu im
Benutzerhandbuch P18969 von Stryker.
• Wenn Sie ein direkt gekoppeltes Endoskop mit C-Fassung (ein
Endoskop, für das kein Koppler erforderlich ist) verwenden,
schrauben Sie das Endoskop direkt in den Kamerakopf ein, bis
der Koppler dicht abschließt. Fahren Sie dann mit Schritt3 fort.
(Endoskope mit C-Fassung sind nicht mit Kameraköpfen mit
eingebautem Koppler kompatibel.)
