Pannello posteriore
Il pannello posteriore della console fornisce le porte per il collegamento della
videocamera 1488 HD per la visualizzazione e la registrazione di apparecchiature
come i monitor e le console di controllo dei dispositivi Stryker.
Vedere la sezione “Descrizione del prodotto” per i diversi modelli di console

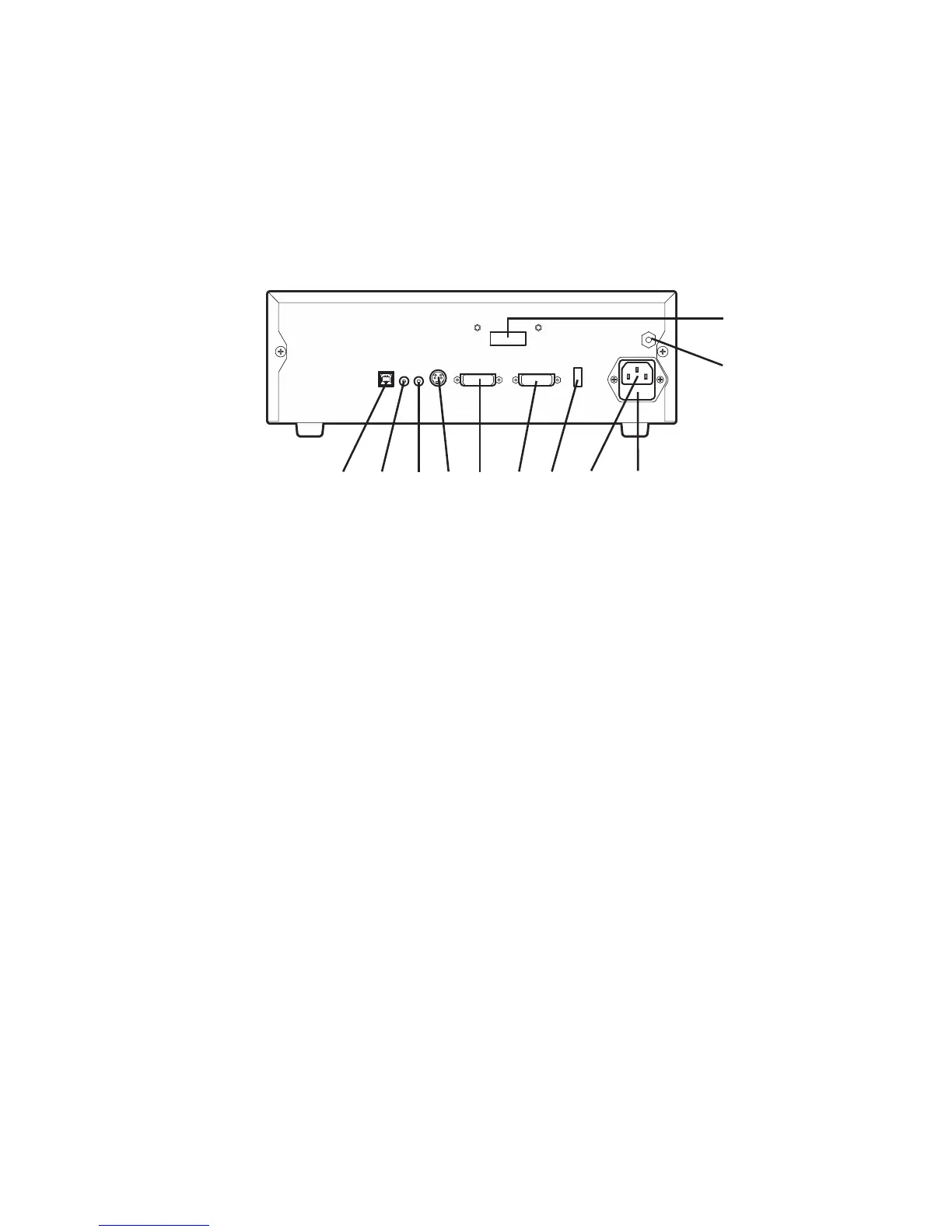

disponibili. L’unità di controllo della videocamera 1488 HD 3-Chip con uscita
abra ottica DVI (1488010001) è illustrata in basso.
1 2 53 4 6 7 8 9
10
11
1. Porta per il
controllo del
dispositivo
consente la connessione ad una console di
controllo dei dispositivi Stryker (come SDC3
oSIDNE®) per abilitare il funzionamento vocale e/o
il controllo mediante tavoletta graca.
2. Uscita remota 1 consente il collegamento all’ingresso a distanza di
un accessorio video
3. Uscita remota 2 consente il collegamento all’ingresso a distanza di
un accessorio video
4. Uscita S-Video uscita video analogica
5. DVI Out 1 uscita video digitale
6. DVI Out 2 uscita video digitale
7. Porta sorgente
luminosa
consente il collegamento alla sorgente luminosa
Stryker L9000 (0220210000)
8. Ingresso
alimentazione CA
consente il collegamento all’alimentazione direte
CA con cavo separato
9. Pannello dei
fusibili
Contiene due fusibili 1.6A 250V (ritardati, ad alto
potere di interruzione 1500A)
10. Spina di massa
equipotenziale
collega ad un conduttore di compensazione di
potenziale. Il risultante sistema elettromedicale
deve rispettare tutti i requisiti applicabili della
IEC60601-1.
11. Uscite a bra
ottica
uscita DVI per il collegamento ai connettori abre
ottiche Lucent (opzionale: 1488010001)

Stryker 1488 Specifications

General

Resolution	1920 x 1080
Sensor Type	CMOS
White Balance	Automatic/Manual
Output	HDMI, DVI, HD-SDI
Camera Head Technology	Three-chip
