PTC-208
Instalação da cabeça da câmara
Nunca dobrar muito o cabo da câmara para evitar danicá-lo.
1. Desenroscar a tampa de imersão do conector do cabo da cabeça
dacâmara.

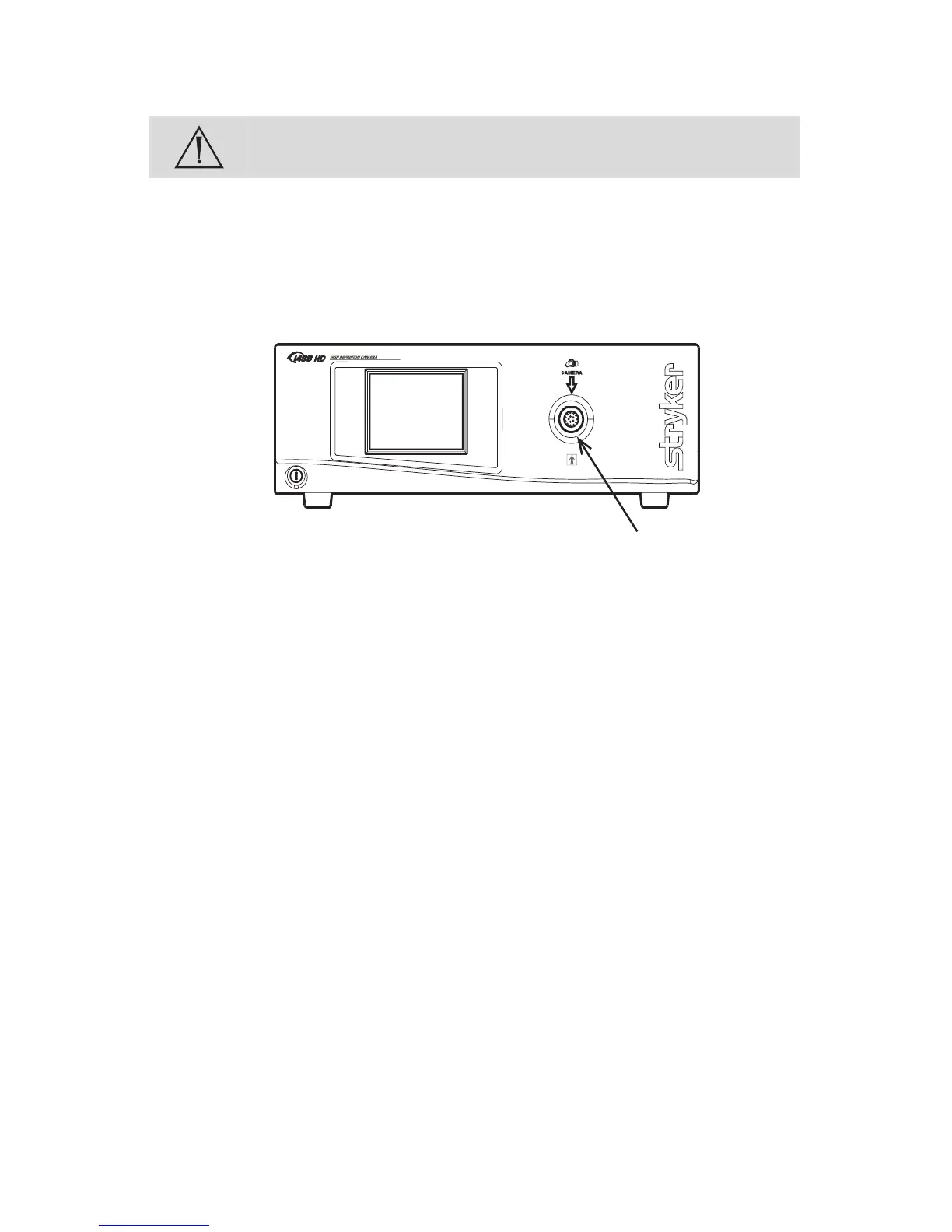

2. Alinhar a seta azul existente no conector do cabo com a seta azul
existente na porta do conector da câmara do painel frontal da consola.
3. Introduzir o conector até car encaixado no devido lugar.
Nota: Para desligar a câmara da consola, agarrar na parte mais larga
doconector e puxar para fora, a direito.
Instalação do acoplador
Os passos 1–3 abaixo fornecem instruções para a ligação das cabeças de
câmara 1488 HD ao Acoplador 1488 HD, 18 mm, “C-Mount” (1488020122).
Consultar os pontos abaixo para possíveis variações de sistema:
• Caso seja utilizada a Cabeça da Câmara 1488 HD de 3 Chips com
Acoplador Integrado (1488610122), avançar para o passo 2.
• Caso seja utilizada a Cabeça da Câmara Pendular 1488 HD de
3Chips com Acoplador Integrado (1488310130), consultar o guia
do utilizador P18970 da Stryker.
• Caso seja utilizado o Acoplador de Zoom IDEAL EYES, “C-Mount”
(1488010125), consultar o guia do utilizador P18969 da Stryker.
• Caso seja utilizado um endoscópio de acoplamento directo do tipo
“C-Mount” (um endoscópio que não requer acoplador), enroscar
o endoscópio directamente na cabeça da câmara até a união car
bem vedada e avançar para o passo 3. (Os endoscópios dotipo
“C-Mount” não são compatíveis com cabeças da câmara com
acoplador integrado.)
