KO-400
1
2
3

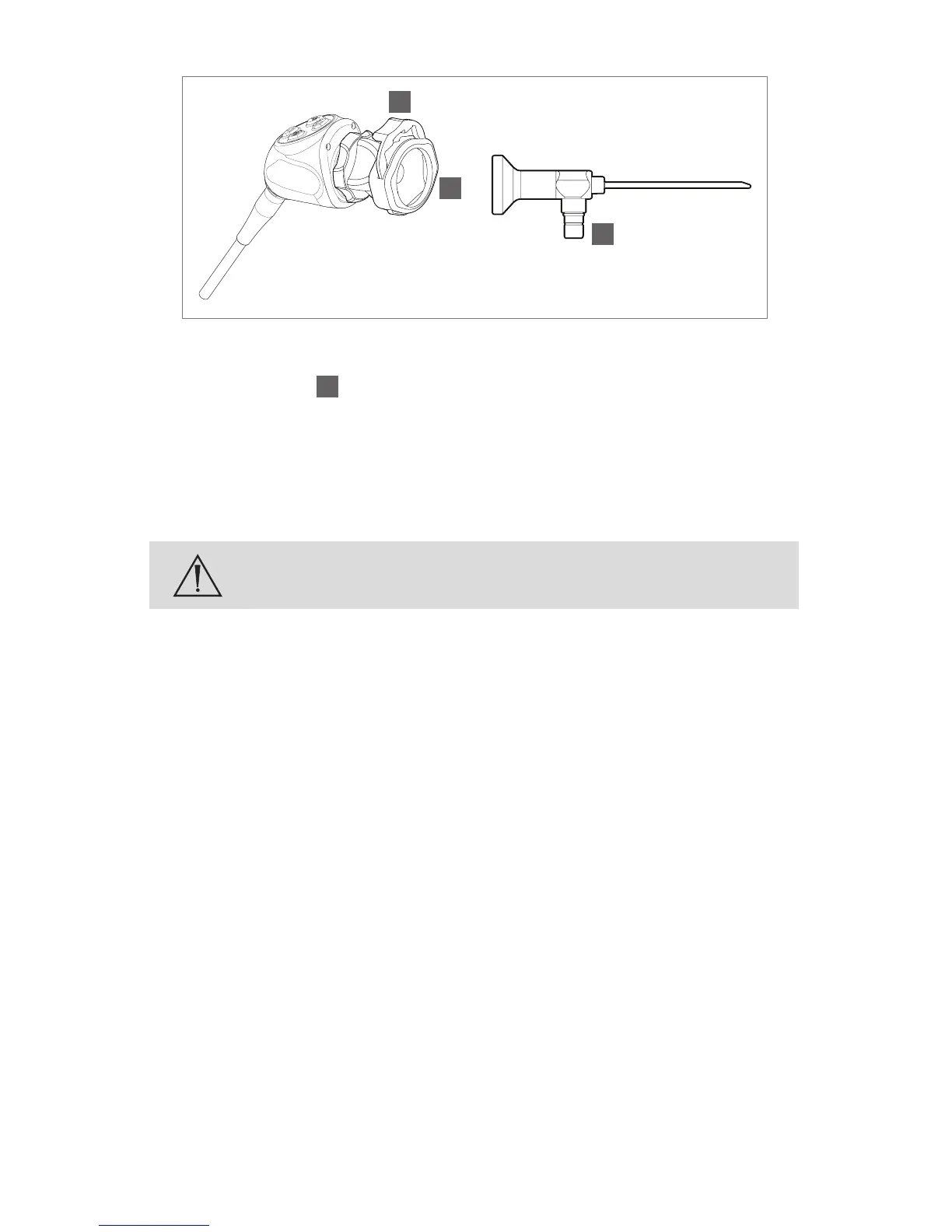

3. 광원에 연결된 광 케이블을 내시경의 광 포스트에
연결하십시오
3
.
참고: 결합기를 분리하려면 리어 어댑터를 잡고 결합기를 카메라 헤드에서
반시계 방향으로 풀어주십시오.
DVI 파이버 출력 연결(Connecting the DVI Fiber Outputs)
아래 지정된 것과 다른 절차를 수행하거나 조정할 경우 유해한
방사선에 노출될 수 있습니다.
1488 HD 카메라에는 모델 1488010001을 위한 업그레이드 옵션인 파이버
출력이 있습니다. 이 업그레이드에는 광섬유 케이블을 통해 DVI 출력을
전송할 수 있는 4개의 레이저 다이오드가 포함되어 있습니다.
1. 4개의 개별 파이버(Lucent 커넥터에서 종료됨)를 콘솔 후면 패널의
빨강(R), 녹색(G), 파랑(B) 및 클럭(C) 레이저 다이오드에 연결합니다.
2. 4개의 파이버를 호환 가능한 광섬유 DVI 리시버에 연결합니다.
• 4개의 파이버는 RGBC 라벨 순서에 따라 카메라 콘솔에 연결해야
합니다.
• 파이버는 CBGR(역방향) 또는 BGRC(R/B 전환)의 2가지 구성 중
하나의 구성을 사용해 모니터에 연결해야 합니다.
참고: 1488 HD 카메라 모델 1488010001은 IEC 60825-1 및 21 CFR 1040에
따른 1등급 레이저 제품입니다.
