Stryker 1488 - Ansluta DVI-Fiberutgångarna

SV-110
1
2
3

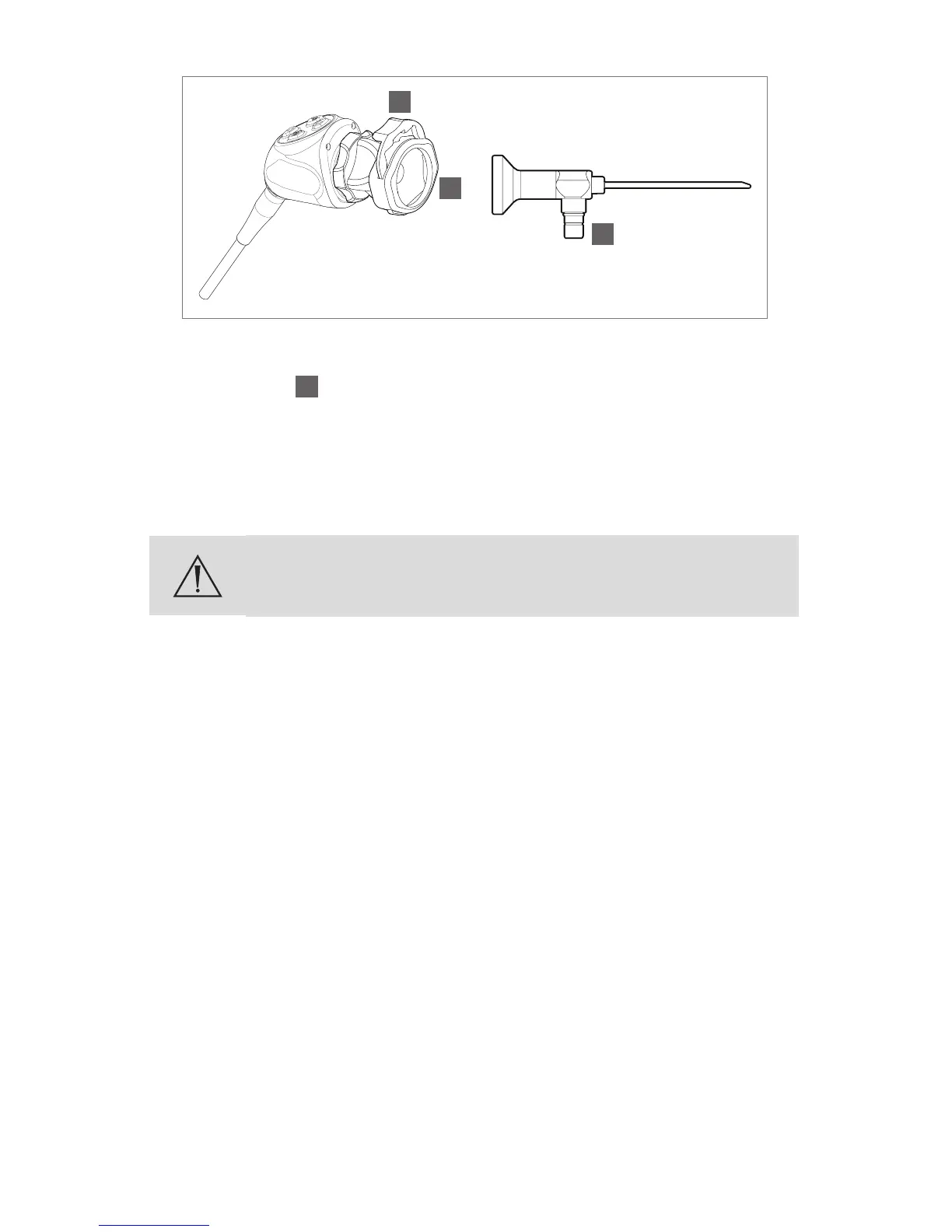

3. Anslut en ljuskabel från ljuskällan till ljuskabelanslutningen på
endoskopet
3
.
Obs! Avlägsna kopplaren genom att fatta tag om den bakre adaptern och
skruva av kopplaren moturs från kamerahuvudet.
Ansluta DVI-berutgångarna
Användning av justeringar eller utförande av andra procedurer
än de som beskrivs nedan kan medföra risk för exponering för
farlig strålning.
1488 HD-kameran har den alternativa uppgraderingen, berutgången. för
modell 1488010001. Denna uppgradering innehåller fyra laserdioder för att
överföra en DVI-utgång över beroptiska kablar.
1. Anslut fyra separata brer (med Lucent-kontakter i änden) till den röda(R),
gröna (G) och blå (B) laserdioden samt till och klocklaserdioden (C)
påkonsolens bakre panel.
2. Anslut de fyra brerna till en kompatibel beroptisk DVI-mottagare.
• De fyra brerna ska anslutas till kamerakonsolen i följande ordning
enligt etiketterna: RGBC
• Fibrerna ska anslutas till monitorn i någon av följande två
kongurationer: CBGR (omvänd ordning) eller BGRC (R/B yttade
iordningen).
Obs! 1488 HD-kameran modell 1488010001 är en klass 1-laserprodukt
ienlighet med IEC60825-1 och 21CFR1040.
