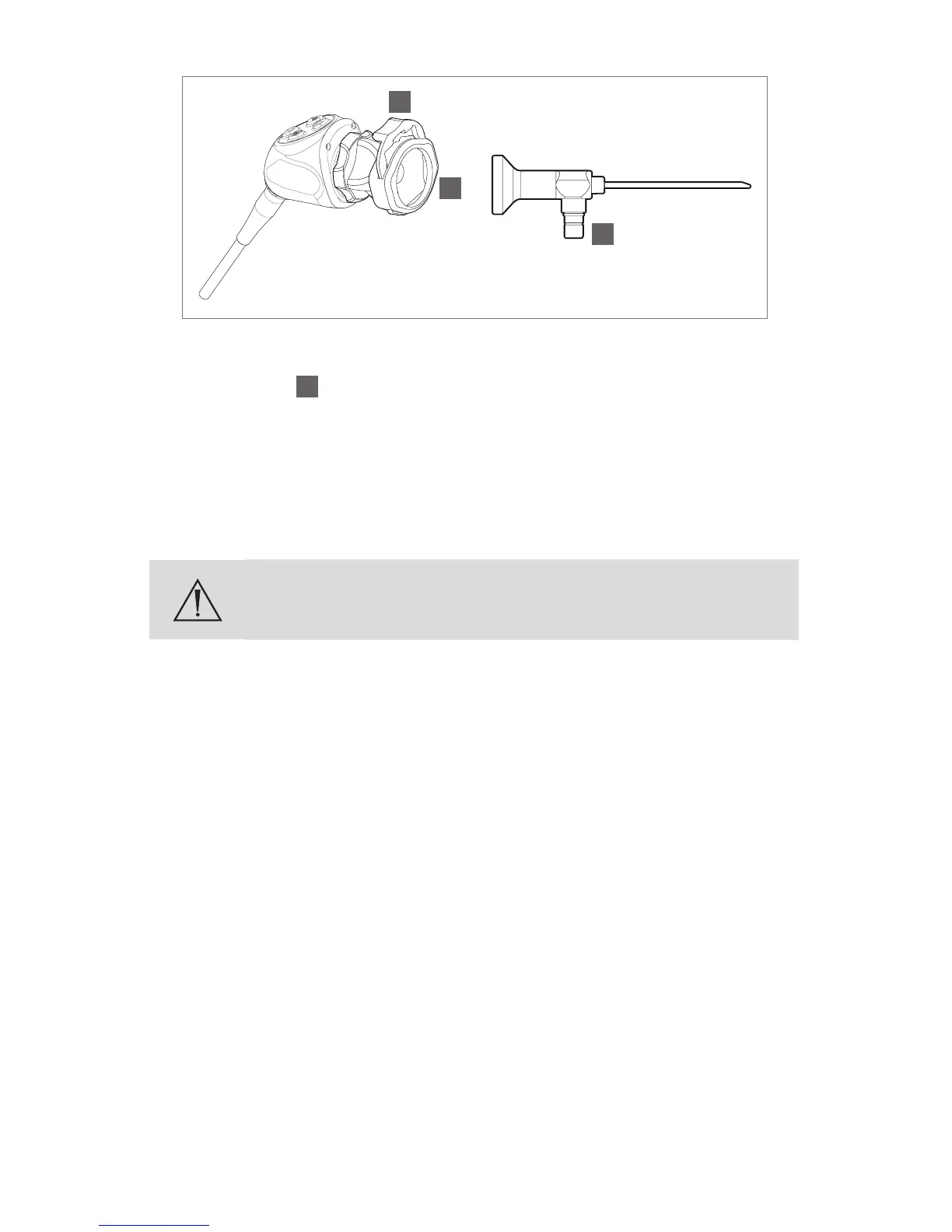

FR-62
1
2
3
3. Relier par un câble la source de lumière et le port déclairage de
l’endoscope
3
.
Remarque: pour retirer le coupleur, maintenir l’adaptateur arrière et
dévisser le coupleur de la tête de caméra dans le sens inverse des aiguilles
d’unemontre.
Connexion des sorties sur bre optique pour DVI
L’utilisation de réglages ou l’exécution de procédures d’une
autre manière que celle indiquée ci-dessous peut provoquer
une exposition dangereuse aux radiations.
La caméra 1488HD propose une mise à niveau optionnelle, la sortie sur bre
optique, pour le modèle 1488010001. Cette mise à niveau comprend quatre
diodes laser pour transmettre une sortie DVI sur des câbles à bres optiques.
1. Connecter quatrebres individuelles (qui se terminent par des
connecteurs Lucent) aux diodes laser rouge (R), verte (G), bleue (B)
ethorloge (C) du panneau arrière de la console.
2. Connecter les quatre câbles bre optique à un récepteur DVI bre
optique compatible.
• Les quatre câbles bre optique doivent être connectés à la console
de la caméra dans l’ordre indiqué: RGBC
• Les câbles bre optique doivent être connectés au moniteur selon
l’une des deux congurations: CBGR (ordre inverse) ou BGRC (R/B
permuté).
Remarque: le modèle de caméra 1488HD 1488010001 est un appareil laser
de classe1 selon IEC60825-1 et 21CFR1040.
