JA-355

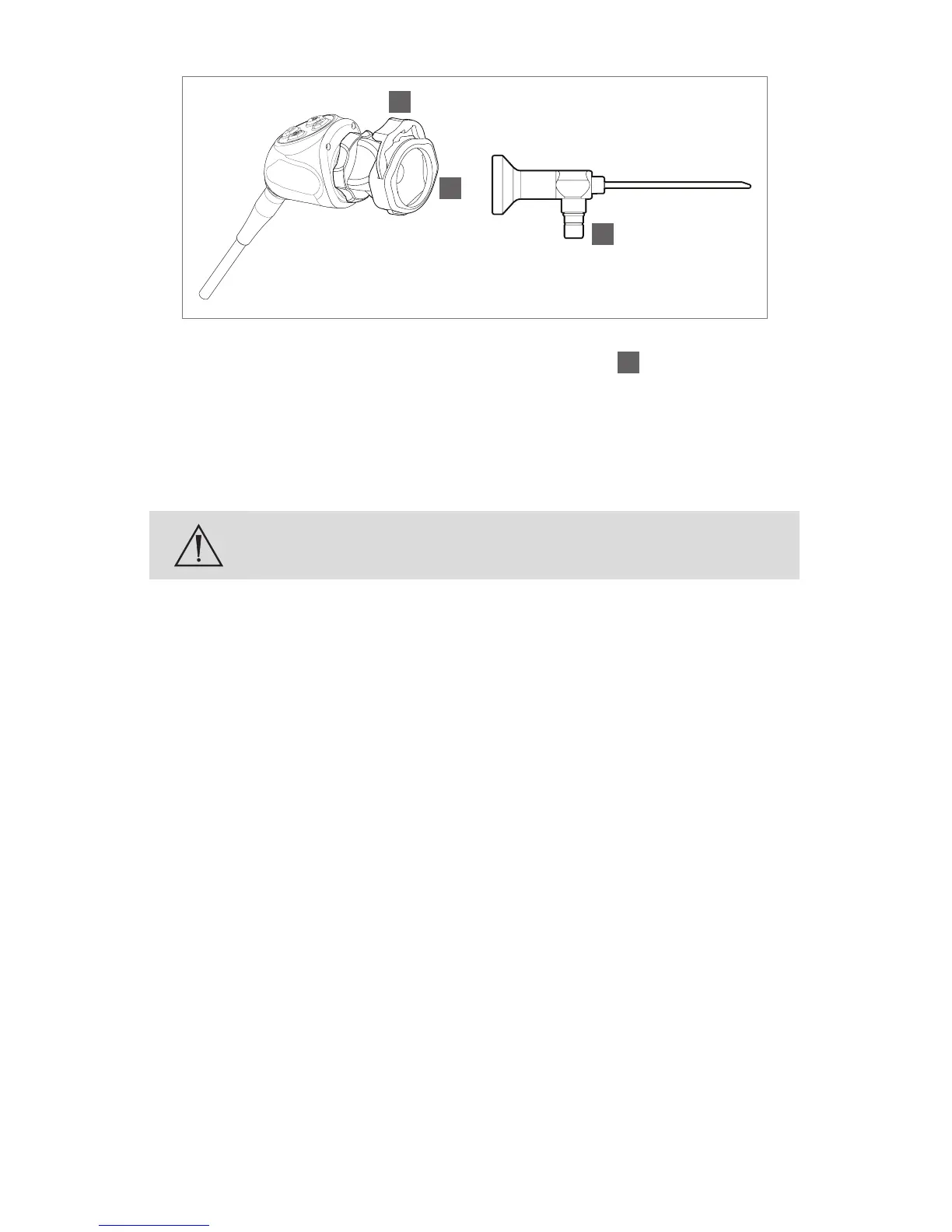

3. 光源のライトケーブルを内視鏡のライトポスト 

 に接続します。

注：カプラーを外すには、後部アダプタを持ってカプラーを反時計回り

に回して緩め、カメラヘッドから抜きます。

DVIファイバー出力の接続

以下に示す以外の調整を使用したり手順を実施したりす

ると、危険な放射線被曝を招くおそれがあります。

1488 HDカメラには、オプションのアップグレードの光ファイバー出力 

があります（モデル1488010001の場合）。このアップグレードには、 

DVI出力を光ファイバーケーブルで送信する4個のレーザーダイオード

があります。

1. 4本の光ファイバー（終端がLucentコネクタのもの）を、それ

ぞれ、コンソール背面パネルの赤（R）、緑（G）、青（B）、

クロック（C）のレーザーダイオードに接続します。

2. 4本の光ファイバーを、適合する光ファイバーDVIレシーバに接続

します。

• 4本の光ファイバーは、ラベルに記載されている順（RGBC）

でカメラコンソールに接続してください。

• 光ファイバーは、次の2つの構成のいずれかでモニターに接続

してください：CBGR（逆順）またはBGRC（RとBが逆）。

注：1488 HDカメラのモデル1488010001は、IEC60825-1および

21CFR1040のクラス1レーザー製品です。
