NL-310
De camerakop opstellen
Buig de camerakabel niet te veel, omdat dit de kabel kan
beschadigen.
1. Draai het afdichtkapje los van de kabelaansluiting op de camerakop.

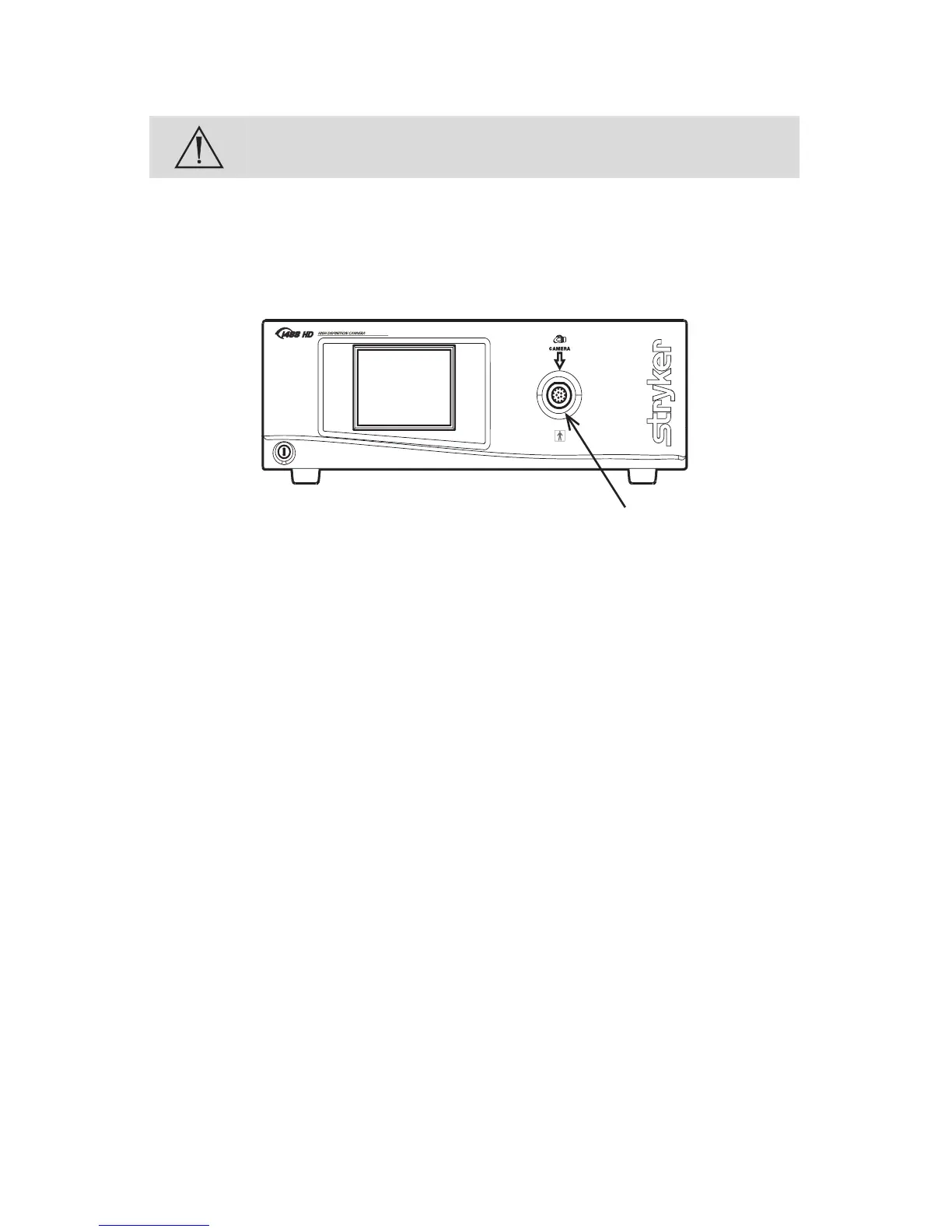

2. Breng de blauwe pijl op de kabelconnector op één lijn met de pijl op de
cameraconnectorpoort op de voorkant van de bedieningseenheid.
3. Duw de connector in de poort totdat deze vastklikt.
Opmerking: Om de camera los te koppelen van de bedieningseenheid pakt
uhet genopte gedeelte van de connector vast en trekt u hem er recht uit.
Het koppelstuk bevestigen
In stap 1–3 hieronder worden instructies gegeven voor aansluiting
van 1488 HD-camerakoppen op de 1488 HD-koppelstuk, 18 mm,
C-mount (1488020122). Raadpleeg de volgende punten voor mogelijke
systeemvariaties:
• Als u de 1488 HD 3-chip camerakop met geïntegreerd koppelstuk
(1488610122) gebruikt, gaat u verder met stap 2.
• Als u de 1488 HD 3-chip slingercamerakop met geïntegreerd
koppelstuk (1488310130) gebruikt, raadpleegt u Stryker
gebruikershandleiding P18970.
• Als u het IDEAL EYES zoomkoppelstuk, C-mount (1488010125)
gebruikt, raadpleegt u Stryker gebruikershandleiding P18969.
• Als u een rechtstreeks aangesloten C-mount-endoscoop gebruikt
(een scoop waarvoor geen koppelstuk nodig is), draait u de
endoscoop direct op de camerakop totdat een goede afdichting
is bereikt en gaat u verder met stap 3. (C-mount-endoscopen
zijn niet compatibel met camerakoppen die een geïntegreerd
koppelstuk hebben.)
