NL-312
1
2
3

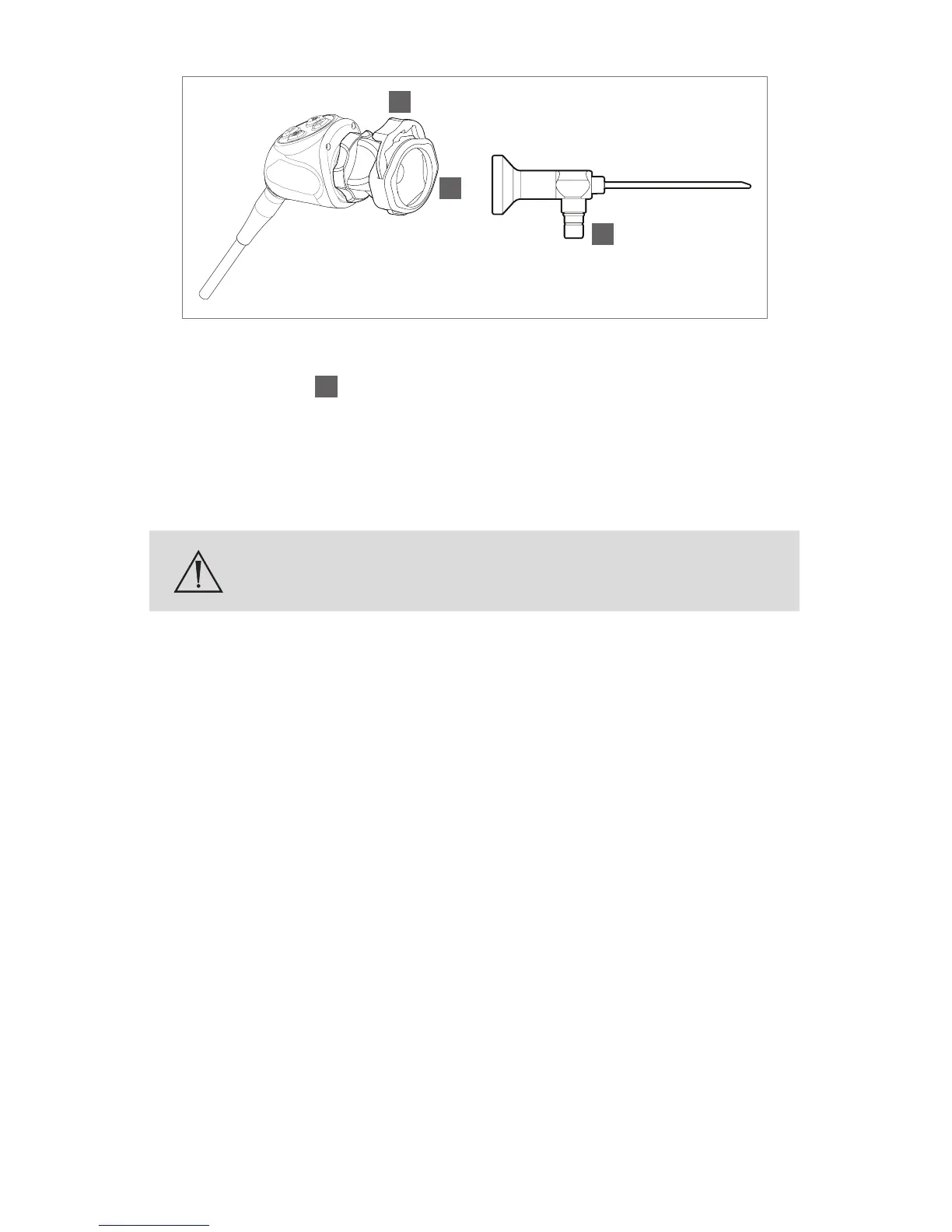

3. Sluit een lichtkabel van de lichtbron aan op de lichtkabelaansluiting op
de endoscoop
3
.
Opmerking: Om het koppelstuk te verwijderen, pakt u de achteradapter beet
en schroeft u het koppelstuk linksom los van de camerakop.
De DVI-glasvezeluitgangen aansluiten
Het gebruik van aanpassingen of het uitvoeren van andere
procedures dan hieronder worden beschreven, kan tot
gevaarlijke blootstelling aan straling leiden.
Voor model 1488010001 van de 1488 HD-camera is als optionele upgrade een
glasvezeluitgang beschikbaar. Deze upgrade omvat vier laserdiodes waarmee
een DVI-uitgangssignaal via glasvezelkabels kan worden verzonden.
1. Sluit vier afzonderlijke glasvezelkabels (met Lucent-connectors) aan
op de rode (R), groene (G), blauwe (B) en klok- (C) laserdiodes op het
achterpaneel van de bedieningseenheid.
2. Sluit de vier glasvezelkabels aan op een compatibele beroptische
DVI-ontvanger.
• De vier glasvezelkabels dienen in de aangegeven volgorde op de
camerabedieningseenheid te worden aangesloten: RGBK.
• De glasvezelkabels dienen in een van deze twee conguraties op
de monitor te worden aangesloten: CBGR (omgekeerde volgorde)
of BGRC (R/B omgewisseld).
Opmerking: Model 1488010001 van de 1488 HD-camera is volgens
IEC60825-1 en 21CFR1040 een Klasse 1-laserproduct.
