3. PRODUCT OUTLINE
8

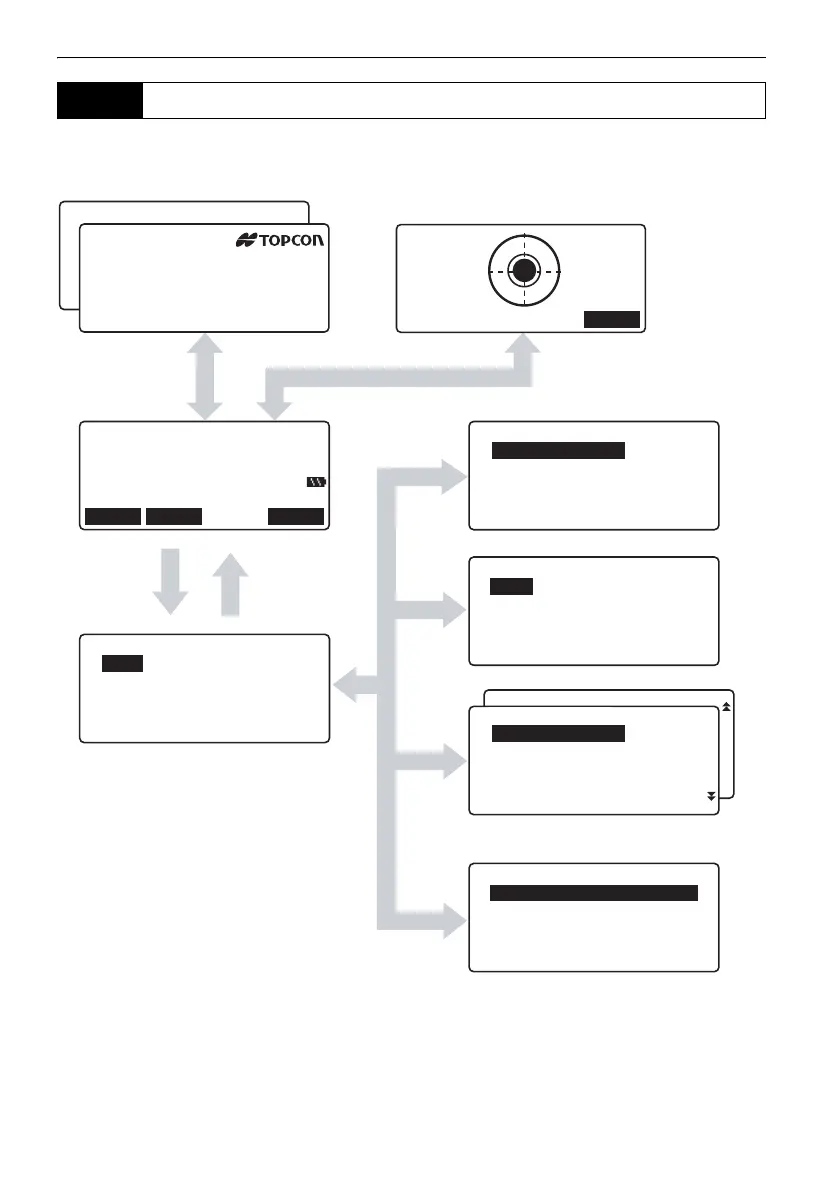

The diagram below describes the different modes of the DL and key operations for navigating between
them.
.
3.2 Mode Structure
Menu
1.Meas
2.Management
3.Config
4.Calculation
Meas menu
1.Height dif.
2.Check & adjust.
3.Simple measurement
Management menu
1.JOB
2.Route
3.Known point data
4.Simple meas. data
Calculation menu
1.Dble-run discrePancy
2.Closure error
3.Reobs.route merge
Config menu
Config menu
1.Obs.condition
2.Instr.config
3.Comms setup
4.Tilt offset
5.Unit
Rh
Hd S
TILT MENU FOCUS
OK
[OK]
[TILT]
[MENU]
{ESC}
{ESC}
1.Meas
2.Management
3.Config
4.Calculation
{ESC}
{ESC}
Meas mode
Job: JOB1
Route: ec.remainder
Meas.pt: 9995
Start info: 997 ( 99)
Fixed pt: 1997( 98)
Status Screen Tilt Screen
DL-501 Adv
S/N 999999
Appli :Ver.XXXX-XX-XX
Sensor:Ver.XXXX-XX-XX
Feb/03/2012 14:23:34
