Wilo Control EC-Booster User Manual

fr Installation
100 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

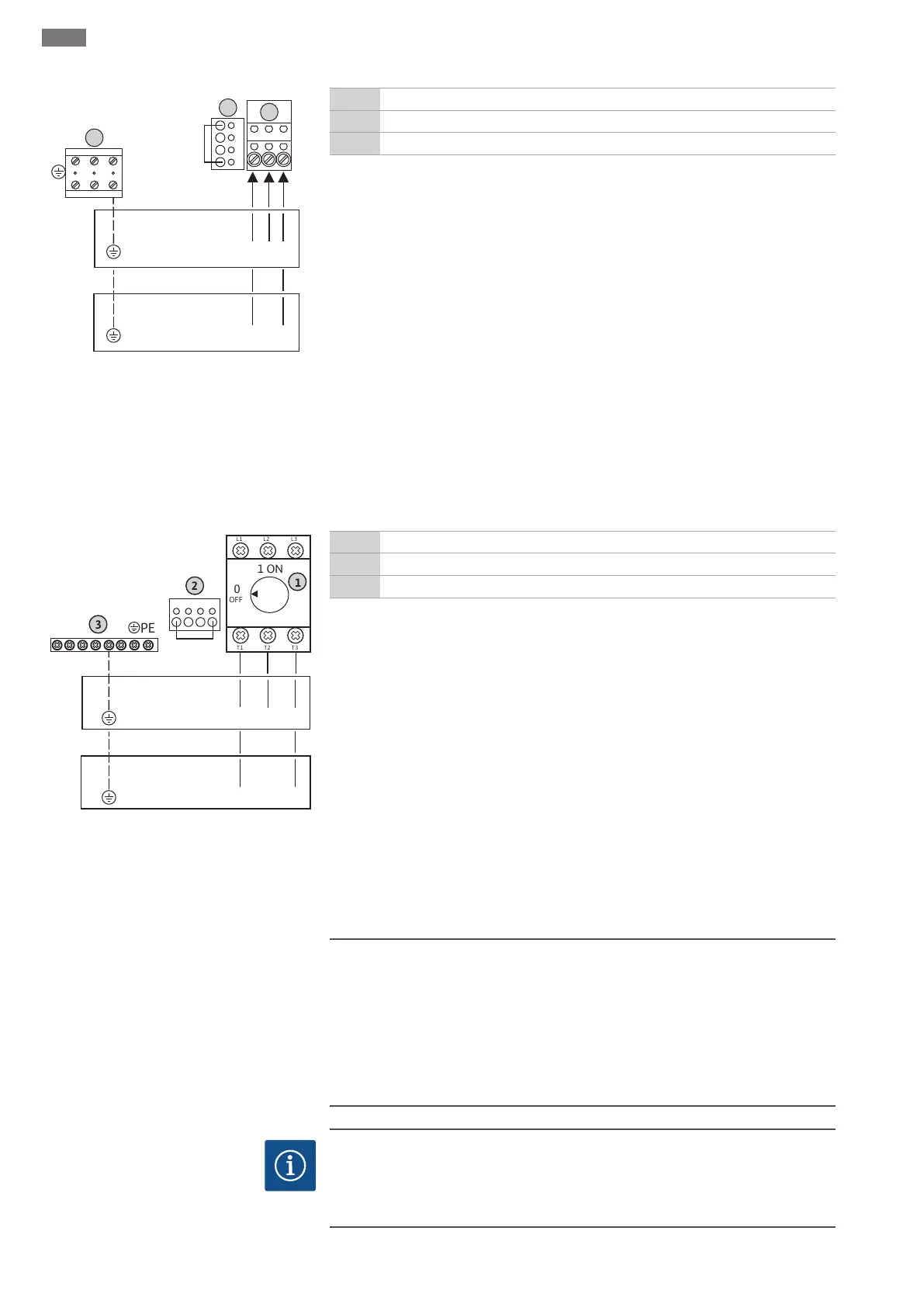

Fig.6: Alimentation réseau Wilo-Control EC-B
1.../EC-B 2...
1 Réglette à bornes: alimentation réseau
2 Réglage de la tension d'alimentation
3 Réglette à bornes: terre (PE)
Alimentation réseau 1~230V:
▪Câble: 3 fils
▪Fils: L, N, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~230V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~380V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 380/COM
Alimentation réseau 3~400V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 400/COM (réglage d'usine)
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils sur le commutateur principal selon le schéma de raccorde-
ment.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Alimentation réseau Wilo-Control EC-B
3...
1 Commutateur principal
2 Réglage de la tension d'alimentation
3 Réglette à bornes: terre (PE)
Alimentation réseau 1~230V:
▪Câble: 3 fils
▪Fils: L, N, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~230V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~380V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 380/COM
Alimentation réseau 3~400V:
▪Câble: 4 fils
▪Fils: L1, L2, L3, PE
▪Réglage de la tension d'alimentation: Pont de conversion 400/COM (réglage d'usine)
6.5.4 Alimentation réseau du coffret de
commande: Control ECe-Booster
ATTENTION
Dommages matériels dus au réglage incorrect de la tension d'alimenta-
tion!
Le coffret de commande peut fonctionner avec différentes tensions d'alimentation.
Toutefois, la tension de commande doit toujours être de 230V. La jonction des
câbles est donc réglée en usine sur la tension d'alimentation appropriée. Ne pas mo-
difier la jonction des câbles! Le réglage incorrect de la tension d'alimentation en-
traîne la destruction de la commande!
AVIS
Neutre obligatoire
Pour assurer le fonctionnement de la commande, un conducteur neutre (neutre) doit
être installé au niveau de l'alimentation réseau.
