Installation fr
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster 101
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils sur le commutateur principal selon le schéma de raccorde-
ment.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com
230
380
400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

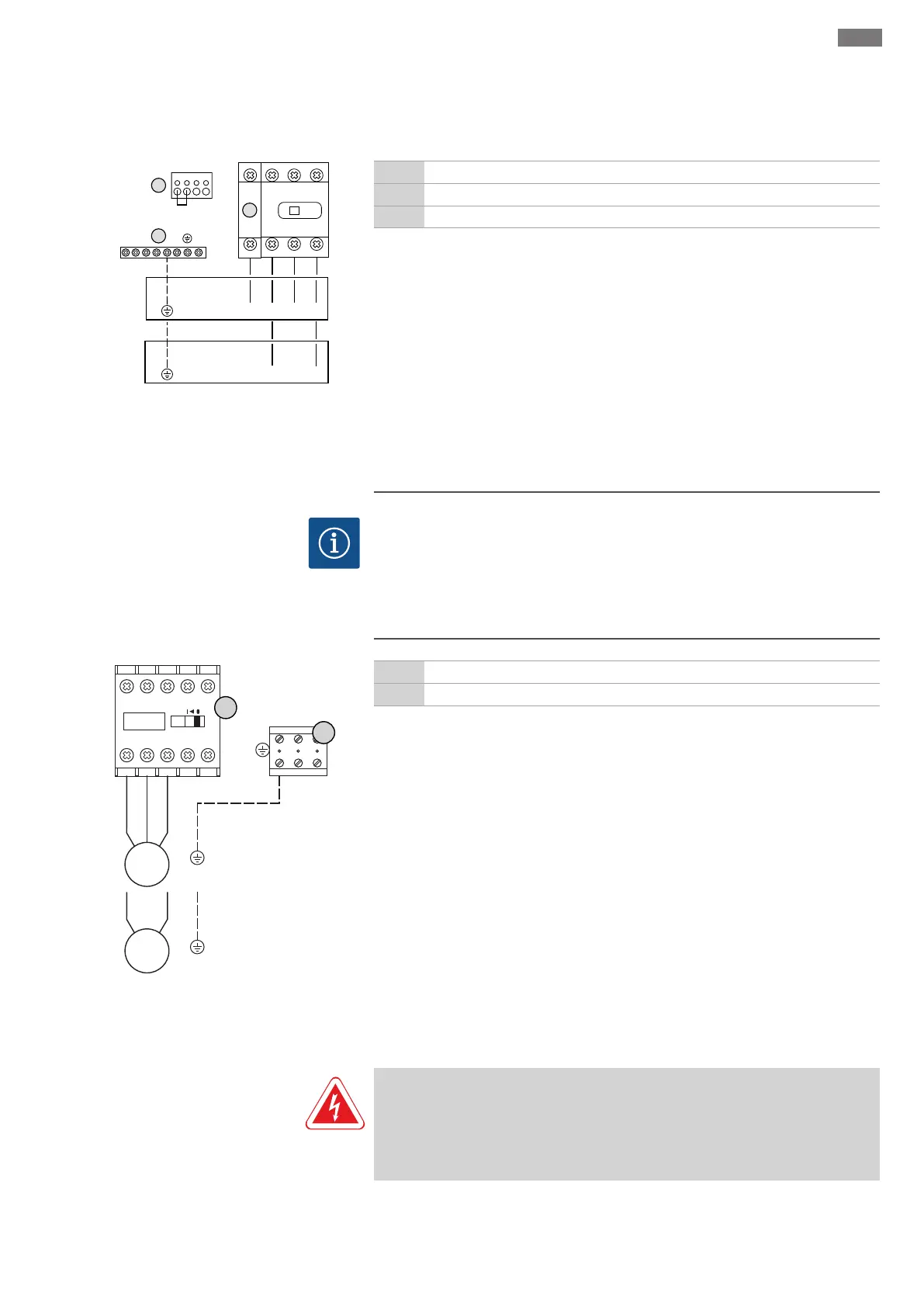

Fig.8: Alimentation réseau Wilo-Control ECe-
B...
1 Commutateur principal
2 Réglage de la tension d'alimentation
3 Réglette à bornes: terre (PE)
Alimentation réseau 1~230V:
▪Câble: 3 fils
▪Fils: L, N, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~380V:
▪Câble: 5 fils
▪Fils: L1, L2, L3, N, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
Alimentation réseau 3~400V:
▪Câble: 5 fils
▪Fils: L1, L2, L3, N, PE
▪Réglage de la tension d'alimentation: Pont de conversion 230/COM
6.5.5 Alimentation réseau: Pompe à vi-
tesse fixe
AVIS
Champ magnétique de l'alimentation réseau et du raccord de pompe
Le champ magnétique de l'alimentation réseau est transmis directement au raccord
de pompe. Vérifier le champ magnétique requis pour les pompes à raccorder (tour-
nant à droite ou à gauche)! Respecter la notice de montage et de mise en service
des pompes.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Raccordement de la pompe
3 Réglette à bornes: terre (PE)
5 Contacteur
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils sur le contacteur selon le schéma de raccordement.
6.5.5.1 Réglage de la surveillance du cou-
rant du moteur
DANGER
Risque de blessures mortelles lié au courant électrique!
Tous les travaux exécutés sur le coffret de commande ouvert présentent un risque
de blessures mortelles! Les composants sont sous tension! Confier les travaux à un
électricien qualifié.
