fr Installation
102 WILO SE 2019-07
Current Pump 1 Current Pump 2
8

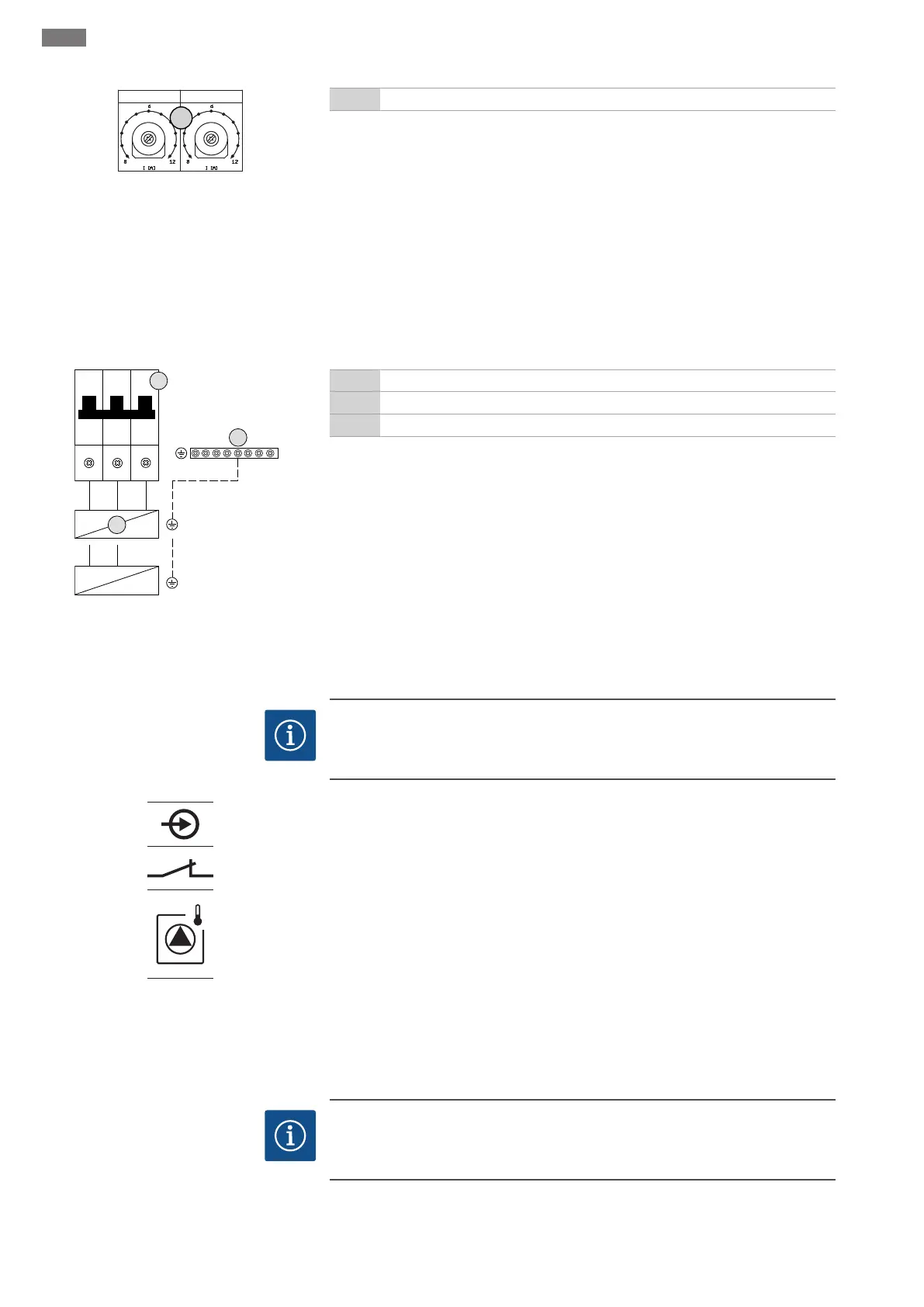

Fig.10: Réglage de la surveillance du courant
du moteur
8 Potentiomètre pour la surveillance du courant du moteur
Une fois la pompe raccordée, régler le courant nominal admissible au niveau du poten-
tiomètre:
En pleine charge, régler le courant nominal selon les indications de la plaque signalé-
tique.
En charge partielle, régler le courant nominal sur une valeur supérieure de 5% au cou-
rant mesuré au point de fonctionnement.
Le réglage de la surveillance du courant du moteur peut être affiné pendant la mise en
service. Les valeurs ci-dessous peuvent être affichées à l'aide du menu:
Courant de service actuel mesuré pour la pompe (menu 4.29-4.31)
Courant nominal réglé pour la surveillance du moteur (menu 4.25-4.27)
6.5.6 Alimentation réseau: Pompe à vi-
tesse de rotation variable
(pompes à variation électronique)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Raccordement de la pompe
3 Réglette à bornes: terre (PE)
5 Disjoncteurs
FC Convertisseur de fréquence
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils sur le disjoncteur selon le schéma de raccordement.
6.5.7 Raccordement de la surveillance
thermique du moteur
AVIS!Le raccordement doit s'effectuer uniquement sur le coffret de commande
Wilo-Control EC-B!
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
x
Fig.12: Symbole dans l'aperçu du raccorde-
ment
Pour chaque pompe, une surveillance thermique du moteur avec sonde bimétallique
peut être raccordée. Ne pas raccorder de capteur PTC et Pt100!
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le «x» dans le symbole indique la pompe correspondante:
1 = Pompe 1
2 = Pompe 2
3 = Pompe 3
6.5.8 Raccordement d'un dispositif de
message d'erreur pour le conver-
tisseur de fréquence
AVIS!Le raccordement doit s'effectuer uniquement sur le coffret de commande
Wilo-Control ECe-B!
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
