cs Instalace
1048 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

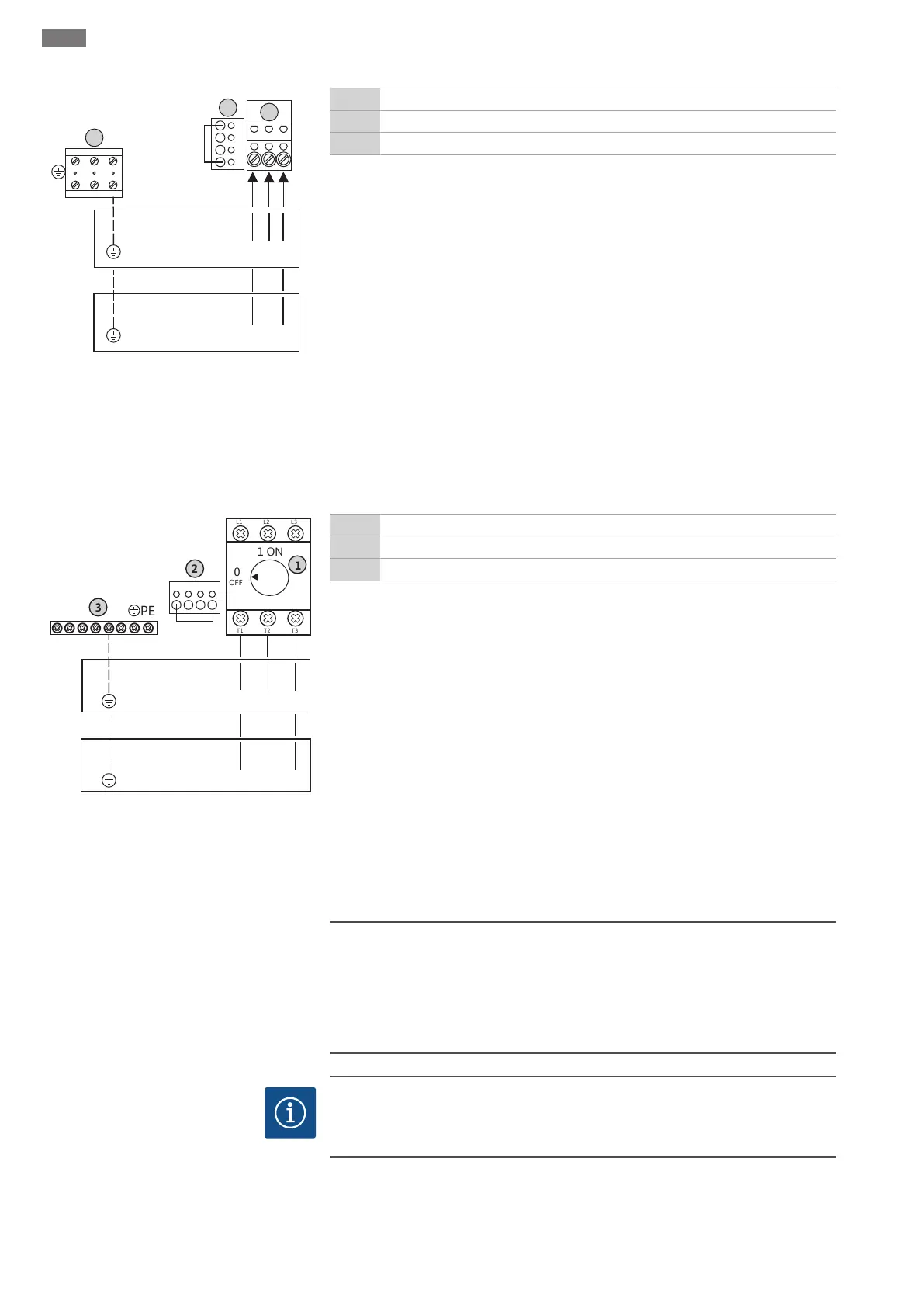

Fig.6: Síťová přípojka Wilo-Control EC-B 1.../
EC-B 2...
1 Svorkovnice: Síťová přípojka
2 Nastavení síťového napětí
3 Svorkovnice: Zem (PE)
Síťová přípojka 1~230V:
▪Kabel: 3žilový
▪Vodič: L, N, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~230V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~380V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 380/COM
Síťová přípojka 3~400V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 400/COM (nastavení z výroby)
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na hlavní vypínač dle schématu zapojení.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Síťová přípojka Wilo-Control EC-B 3...
1 Hlavní vypínač
2 Nastavení síťového napětí
3 Svorkovnice: Zem (PE)
Síťová přípojka 1~230V:
▪Kabel: 3žilový
▪Vodič: L, N, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~230V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~380V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 380/COM
Síťová přípojka 3~400V:
▪Kabel: 4žilový
▪Vodič: L1, L2, L3, PE
▪Nastavení síťového napětí: Přemostění 400/COM (nastavení z výroby)
6.5.4 Síťová přípojka spínacího
přístroje: Control ECe-Booster
UPOZORNĚNÍ
Věcné škody v důsledku špatně nastaveného síťového napětí!
Spínací přístroj lze provozovat při různém síťovém napětí. Řídicí napětí musí však být
vždy 230V. Proto je kabelový můstek z výroby nastaven na správné síťové napětí.
Kabelový můstek neměňte! V případě špatného nastavení síťového napětí se řízení
zničí!
OZNÁMENÍ
Je potřebný neutrální vodič
Pro správnou funkci řízení je na síťová přípojce nutný neutrální vodič (nulový vodič).
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na hlavní vypínač dle schématu zapojení.
