Návod k montáži a obsluze Wilo-Control EC/ECe-Booster 1049
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

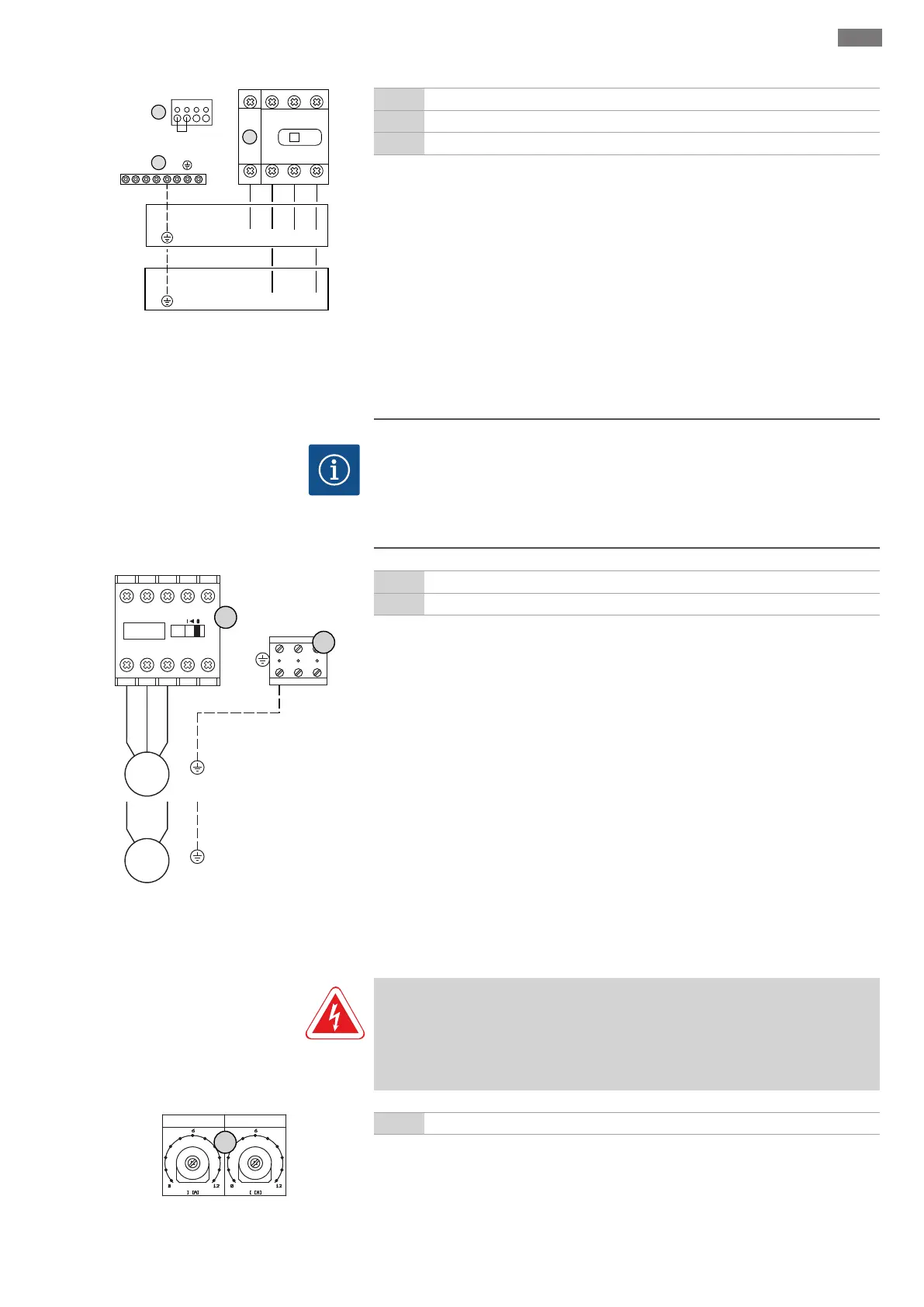

Fig.8: Síťová přípojka Wilo-Control ECe-B...
1 Hlavní vypínač
2 Nastavení síťového napětí
3 Svorkovnice: Zem (PE)
Síťová přípojka 1~230V:
▪Kabel: 3žilový
▪Vodič: L, N, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~380V:
▪Kabel: 5žilový
▪Vodič: L1, L2, L3, N, PE
▪Nastavení síťového napětí: Přemostění 230/COM
Síťová přípojka 3~400V:
▪Kabel: 5žilový
▪Vodič: L1, L2, L3, N, PE
▪Nastavení síťového napětí: Přemostění 230/COM
6.5.5 Síťová přípojka: Čerpadlo s
pevným počtem otáček
OZNÁMENÍ
Točivé pole síťová přípojka a připojení čerpadla
Točivé pole je od síťové přípojky propojeno přímo kpřípojce čerpadla. Zkontrolujte
potřebné točivé pole připojovaných čerpadel (pravotočivé nebo levotočivé)!
Dodržujtenávod kmontáži a obsluze čerpadel.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Připojení čerpadla
3 Svorkovnice: Zem (PE)
5 Ochrana
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na stykači dle schématu zapojení.
6.5.5.1 Nastavení kontroly napájení
motoru
NEBEZPEČÍ
Riziko smrtelného poranění elektrickým proudem!
Při pracích na otevřeném spínacím přístroji hrozí nebezpečí smrtelného úrazu!
Konstrukční součásti jsou pod proudem! Zajistěte, aby práce vždy provedl
kvalifikovaný elektrikář.
Current Pump 1 Current Pump 2
8
Fig.10: Nastavení kontroly napájení motoru
8 Potenciometr pro kontrolu napájení motoru
Po připojení čerpadla nastavte přípustný jmenovitý proud na potenciometru:
▪Při plném zatížení nastavte jmenovitý proud podle typového štítku.
▪Při provozu sčástečným zatížením nastavte jmenovitý proud 5% nad proudem
naměřeným vprovozním bodě.
