cs Instalace
1050 WILO SE 2019-07
Přesné nastavení kontroly napájení motoru lze provést během uvedení do provozu. Zde
lze pomocí menu zobrazit následující hodnoty:
▪Aktuálně naměřený provozní proud čerpadla (menu 4.29-4.31)
▪Nastavený jmenovitý proud kontroly motoru (menu 4.25-4.27)
6.5.6 Síťová přípojka: Čerpadlo s
variabilními otáčkami
(elektronicky řízená čerpadla)

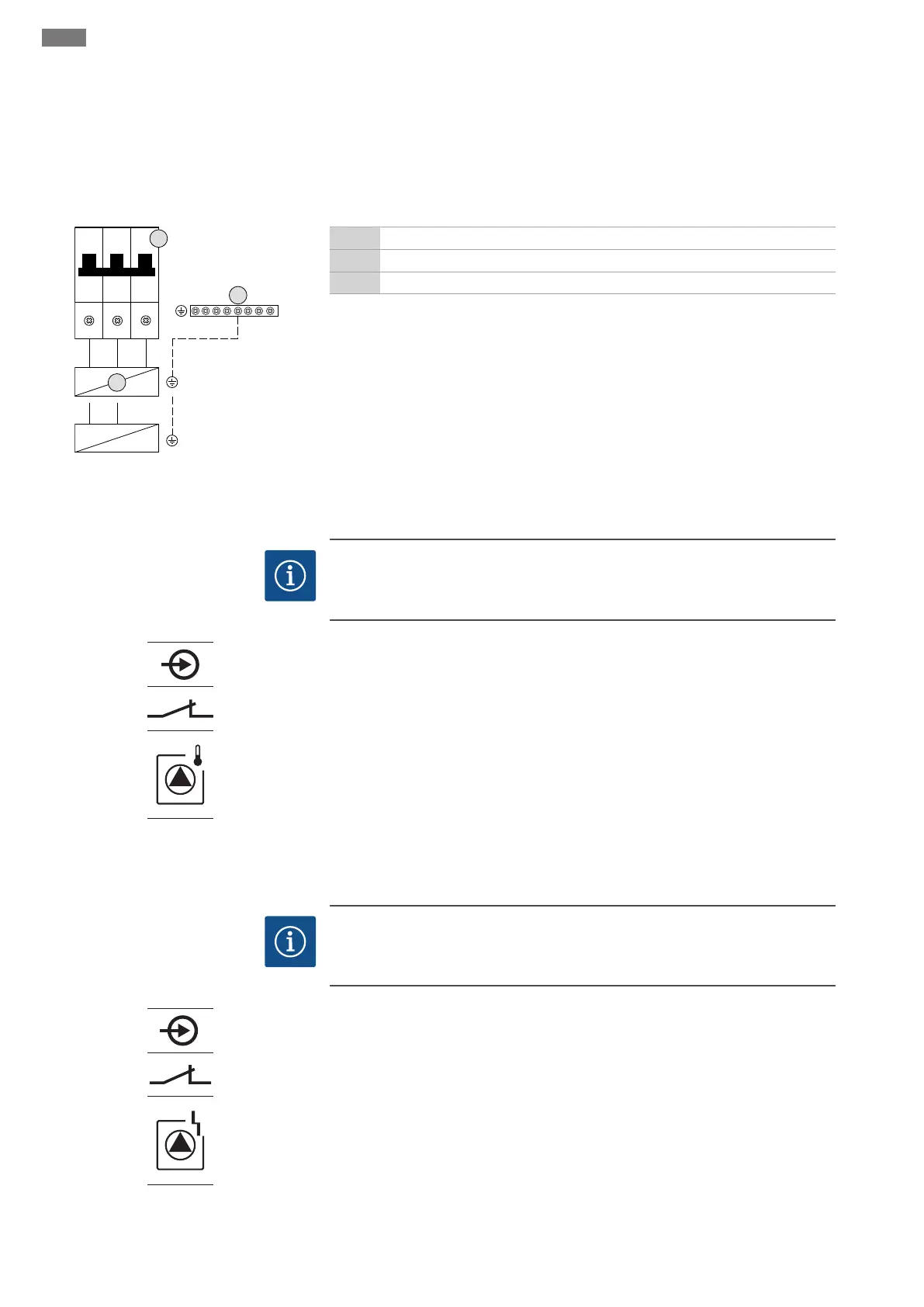

Fig.11: Připojení čerpadla
3 Svorkovnice: Zem (PE)
5 Jistič vedení
FC Frekvenční měnič
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na jistič vedení dle schématu zapojení.
6.5.7 Připojení termické kontroly
motoru
OZNÁMENÍ!Připojení je možné pouze na spínacím přístroji Wilo-Control EC-B!
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
Fig.12: Symbol pro přehled připojení
Na každé čerpadlo lze připojit snímač termické kontroly motoru pomocí bimetalových
čidel. Nepřipojujte žádný senzor PTC- a Pt100!
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x“ v symbolu udává příslušné čerpadlo:
▪1 = čerpadlo1
▪2 = čerpadlo2
▪3 = čerpadlo3
6.5.8 Připojení chybového hlášení
frekvenčního měniče
OZNÁMENÍ!Připojení je možné pouze na spínacím přístroji Wilo-Control ECe-B!
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
Fig.13: Symbol pro přehled připojení
Na každé čerpadlo lze připojit externí chybové hlášení frekvenčního měniče. Výstup
frekvenčního měniče musí fungovat jako rozpínací kontakt!
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x“ v symbolu udává příslušné čerpadlo:
▪1 = čerpadlo1
▪2 = čerpadlo2
▪3 = čerpadlo3
