Wilo Control EC-Booster User Manual

cs Instalace
1052 WILO SE 2019-07
6.5.12 Připojení požadované hodnoty
otáček
OZNÁMENÍ!Připojení je možné pouze na spínacím přístroji Wilo-Control ECe-B!
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
0-10 V
x

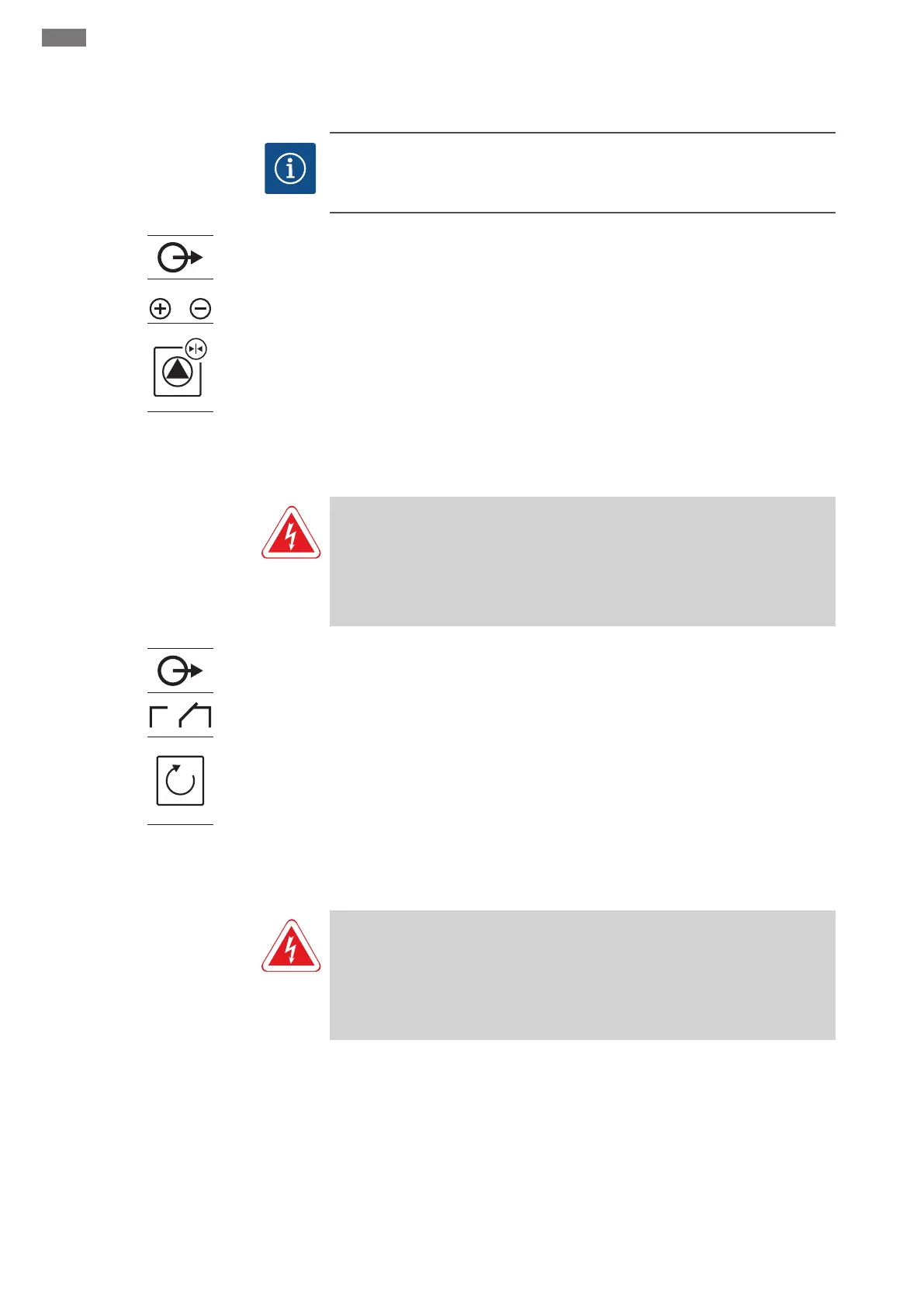

Fig.17: Symbol pro přehled připojení
Pro každé čerpadlo se prostřednictvím samostatného výstupu indikuje jmenovitá
hodnota otáček. Na výstupu je pro tento účel zobrazováno napětí 0-10V.
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x“ v symbolu udává příslušné čerpadlo:
▪1 = čerpadlo1
▪2 = čerpadlo2
▪3 = čerpadlo3
OZNÁMENÍ!Použijte stíněné přívodní kabely! Odstínění připojte na obě strany!
6.5.13 Připojení pro sběrné provozní
hlášení (SBM)
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem z externího zdroje!
Napájení zajišťuje externí zdroj. Toto napětí je na svorkách přítomno i při vypnutém
hlavním vypínači! Hrozí nebezpečí smrtelného úrazu! Před prováděním všech prací se
musí odpojit napájení zdroje! Elektrické práce musí provádět odborný elektrikář
vsouladu smístními předpisy.
Fig.18: Symbol pro přehled připojení
Provozní hlášení pro všechna čerpadla (SBM) je zobrazeno přes samostatný výstup:
▪Druh kontaktu: beznapěťový přepínací kontakt
▪Zatížení kontaktů:
– Minimálně: 12V, 10mA
– Maximálně: 250V, 1A
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu.
6.5.14 Připojení pro sběrné poruchové
hlášení (SSM)
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem z externího zdroje!
Napájení zajišťuje externí zdroj. Toto napětí je na svorkách přítomno i při vypnutém
hlavním vypínači! Hrozí nebezpečí smrtelného úrazu! Před prováděním všech prací se
musí odpojit napájení zdroje! Elektrické práce musí provádět odborný elektrikář
vsouladu smístními předpisy.
