Wilo Control EC-Booster User Manual

Instalace cs
Návod k montáži a obsluze Wilo-Control EC/ECe-Booster 1053

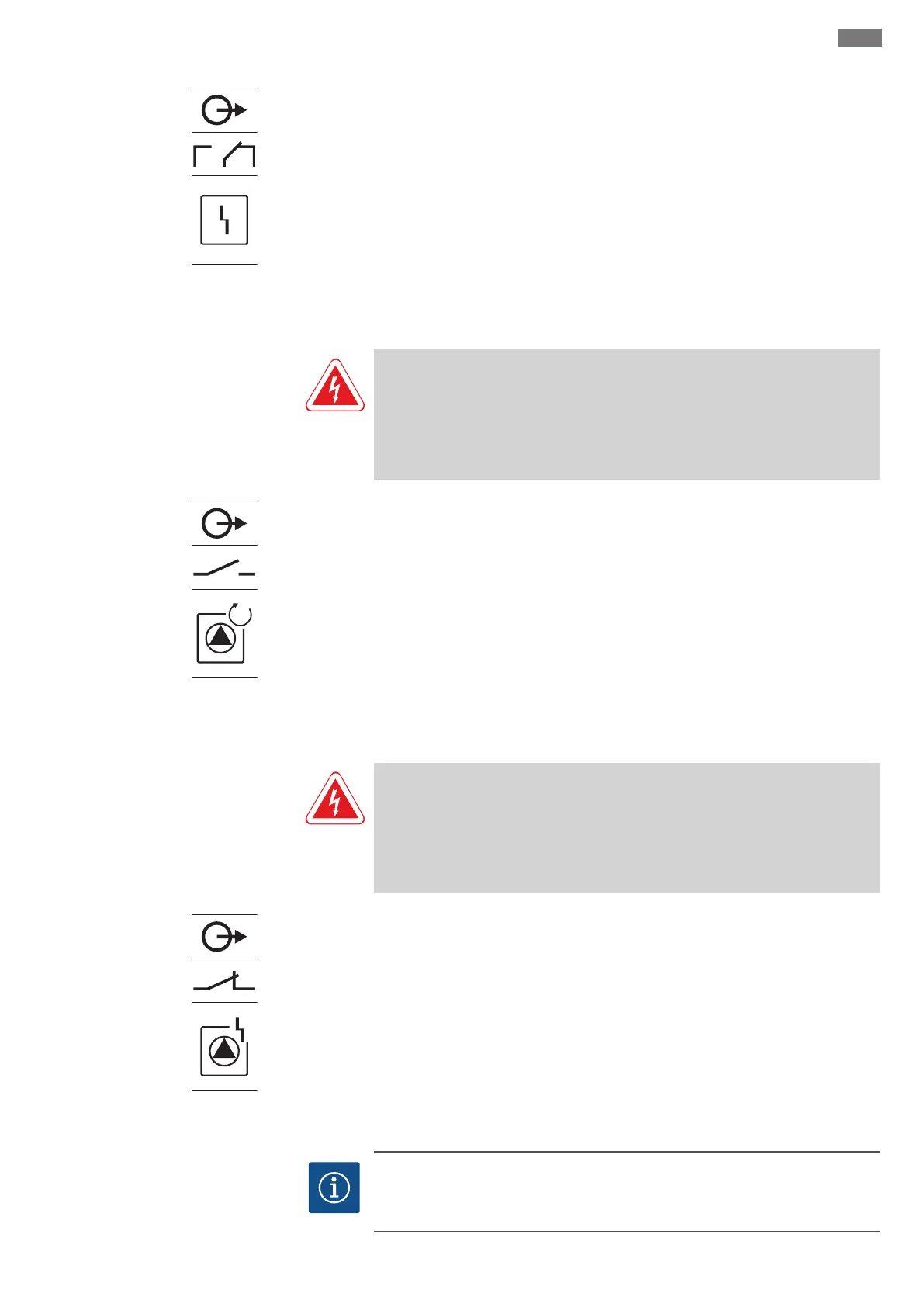

Fig.19: Symbol pro přehled připojení
Poruchové hlášení pro všechna čerpadla (SSM) je zobrazeno přes samostatný výstup:
▪Druh kontaktu: beznapěťový přepínací kontakt
▪Zatížení kontaktů:
– Minimálně: 12V, 10mA
– Maximálně: 250V, 1A
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu.
6.5.15 Připojení pro jednotlivé provozní
hlášení (EBM)
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem z externího zdroje!
Napájení zajišťuje externí zdroj. Toto napětí je na svorkách přítomno i při vypnutém
hlavním vypínači! Hrozí nebezpečí smrtelného úrazu! Před prováděním všech prací se
musí odpojit napájení zdroje! Elektrické práce musí provádět odborný elektrikář
vsouladu smístními předpisy.
x
Fig.20: Symbol pro přehled připojení
Provozní hlášení pro jednotlivé čerpadlo (EBM) je zobrazeno přes samostatný výstup:
▪Druh kontaktu: beznapěťový zapínací kontakt
▪Zatížení kontaktů:
– Minimálně: 12V, 10mA
– Maximálně: 250V, 1A
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x“ v symbolu udává příslušné čerpadlo:
▪1 = čerpadlo1
▪2 = čerpadlo2
▪3 = čerpadlo3
6.5.16 Připojení pro signalizaci
jednotlivých poruch (ESM)
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem z externího zdroje!
Napájení zajišťuje externí zdroj. Toto napětí je na svorkách přítomno i při vypnutém
hlavním vypínači! Hrozí nebezpečí smrtelného úrazu! Před prováděním všech prací se
musí odpojit napájení zdroje! Elektrické práce musí provádět odborný elektrikář
vsouladu smístními předpisy.
x
Fig.21: Symbol pro přehled připojení
Poruchové hlášení pro jednotlivé čerpadlo (ESM) je zobrazeno přes samostatný výstup:
▪Druh kontaktu: beznapěťový rozpínací kontakt
▪Zatížení kontaktů:
– Minimálně: 12V, 10mA
– Maximálně: 250V, 1A
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x“ v symbolu udává příslušné čerpadlo:
▪1 = čerpadlo1
▪2 = čerpadlo2
▪3 = čerpadlo3
6.5.17 Připojení ModBus RTU
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
