Wilo Control EC-Booster User Manual

cs Ovládání
1054 WILO SE 2019-07
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3

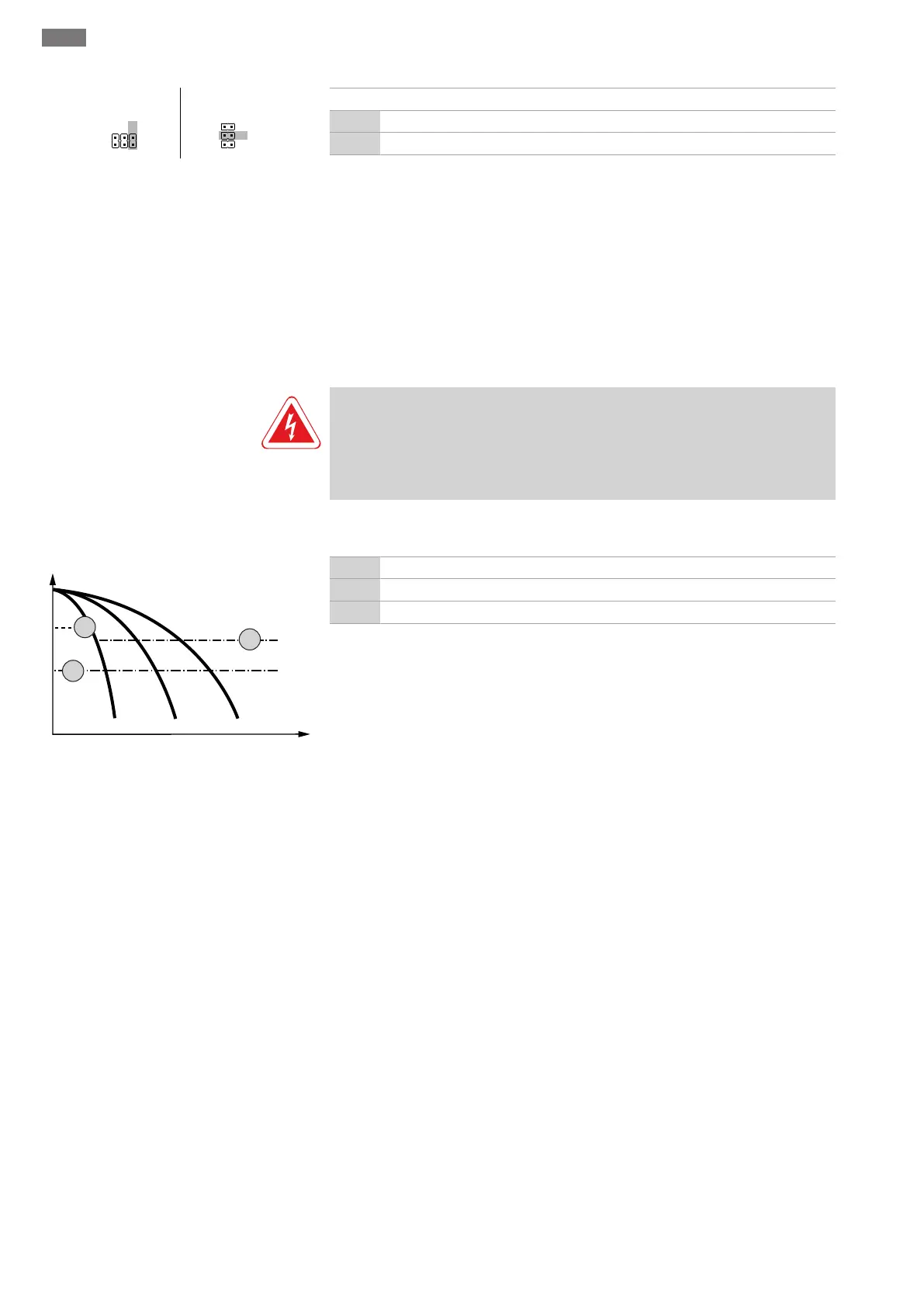

Fig.22: Pozice propojky
Čísla pozic viz Přehled konstrukčních součástí: Wilo-Control EC-Booster [}1046]
9 ModBus: Rozhraní RS485
10 ModBus: Propojka pro připojení/polarizaci
K připojení na řídící systém budovy je k dispozici protokol ModBus. Přívodní kabely
nainstalované zákazníkem protáhněte kabelovou průchodkou a upevněte. Vodiče
připojte na svorkovnici dle schématu zapojení.
Dbejte následujících bodů:
▪Rozhraní: RS485
▪Nastavení protokolu provozní sběrnice: Menu 2.01 až 2.05.
▪Spínací přístroje je z výroby opatřen zakončením. Zrušení termínování: Připojte propojku
„J2“.
▪Pokud by ModBus vyžadoval polarizaci, musí být připojené propojky „J3“ a „J4“.
7 Ovládání
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem!
Spínací přístroj obsluhujte jen v uzavřeném stavu. U otevřeného spínacího přístroje
hrozí nebezpečí smrtelného úrazu! Zajistěte, aby práce na vnitřních konstrukčních
součástech vždy prováděl kvalifikovaný elektrikář.
7.1 Princip funkce
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Funkční schéma Control EC-Booster
2 Spínací práh
3 Vypínací práh čerpadla základního zatížení
4 Vypínací práh čerpadel špičkového zatížení
Při normální provozu udržuje systém tlak v rozmezí mezi zapínacím a vypínacím prahem.
Regulace se přitom provádí jako dvoubodová regulace, snímač tlaku detekuje
skutečnou hodnotu tlaku. Pokud není dosaženo spínacího prahu, zapne se čerpadlo
základního zatížení. V závislosti na potřebném výkonovém požadavku se postupně
zapínají čerpadla špičkového zatížení. Jakmile je překročen vypínací práh pro čerpadla
špičkového zatížení, systém postupně vypíná čerpadla špičkového zatížení. Jakmile je
překročen vypínací práh pro čerpadlo základního zatížení, systém vypne čerpadlo
základního zatížení. Během provozu probíhá na LC displeji indikace asvítí zelená LED
kontrolka. Doba chodu čerpadel se pravidelně optimalizuje výměnou čerpadel.
Vpřípadě poruchy dojde kautomatickému přepnutí na jiné čerpadlo. Na LCD displeji se
zobrazí chybový kód a rozsvítí se červená kontrolka. Aktivují se výstupy pro sběrné
poruchové hlášení (SSM) a signalizaci jednotlivých poruch (ESM).
Při dosažení hladiny nedostatku vody v přednádrži (ochrana proti běhu nasucho) se
vypnou všechna čerpadla. Na LCD displeji se zobrazí chybový kód a rozsvítí se červená
kontrolka. Aktivuje se výstup pro sběrné poruchové hlášení (SSM).
