cs Příloha
1074 WILO SE 2019-07

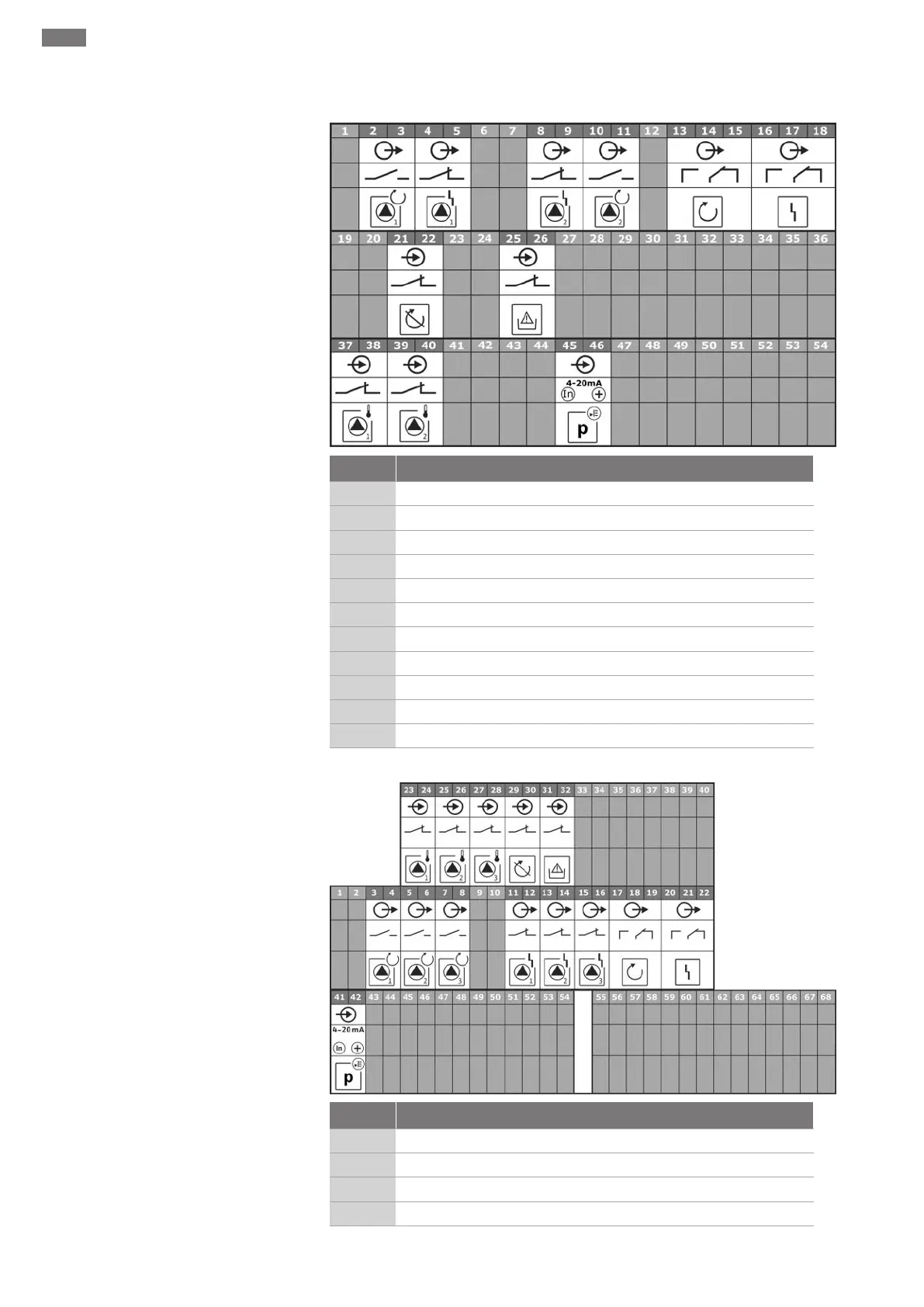

13.3 Přehled zapojení svorkovnice
Schémata zapojení svorkovnic Wilo-Control EC-B2...
Svorka Funkce
2/3
Výstup: Jednotlivé provozní hlášení čerpadla 1
4/5
Výstup: Signalizace jednotlivých poruch čerpadla 1
8/9
Výstup: Signalizace jednotlivých poruch čerpadla 2
10/11
Výstup: Jednotlivé provozní hlášení čerpadla 2
13/14/15
Výstup: Sběrné provozní hlášení
16/17/18
Výstup: Sběrné poruchové hlášení
21/22
Vstup: Extern OFF
25/26
Vstup: Nedostatek vody/běh nasucho
37/38
Vstup: Termická kontrola vinutí čerpadla 1
39/40
Vstup: Termická kontrola vinutí čerpadla 2
45/46
Vstup: pasivní snímač tlaku 4–20mA
Schémata zapojení svorkovnic Wilo-Control EC-B3...
Svorka Funkce
3/4
Výstup: Jednotlivé provozní hlášení čerpadla 1
5/6
Výstup: Jednotlivé provozní hlášení čerpadla 2
7/8
Výstup: Jednotlivé provozní hlášení čerpadla 3
11/12
Výstup: Signalizace jednotlivých poruch čerpadla 1
