Příloha cs
Návod k montáži a obsluze Wilo-Control EC/ECe-Booster 1075
Svorka Funkce
13/14
Výstup: Signalizace jednotlivých poruch čerpadla 2
15/16
Výstup: Signalizace jednotlivých poruch čerpadla 3
17/18/19
Výstup: Sběrné provozní hlášení
20/21/22
Výstup: Sběrné poruchové hlášení
23/24
Vstup: Termická kontrola vinutí čerpadla 1
25/26
Vstup: Termická kontrola vinutí čerpadla 2
27/28
Vstup: Termická kontrola vinutí čerpadla 3
29/30
Vstup: Extern OFF
31/32
Vstup: Nedostatek vody/běh nasucho
41/42
Vstup: pasivní snímač tlaku 4–20mA

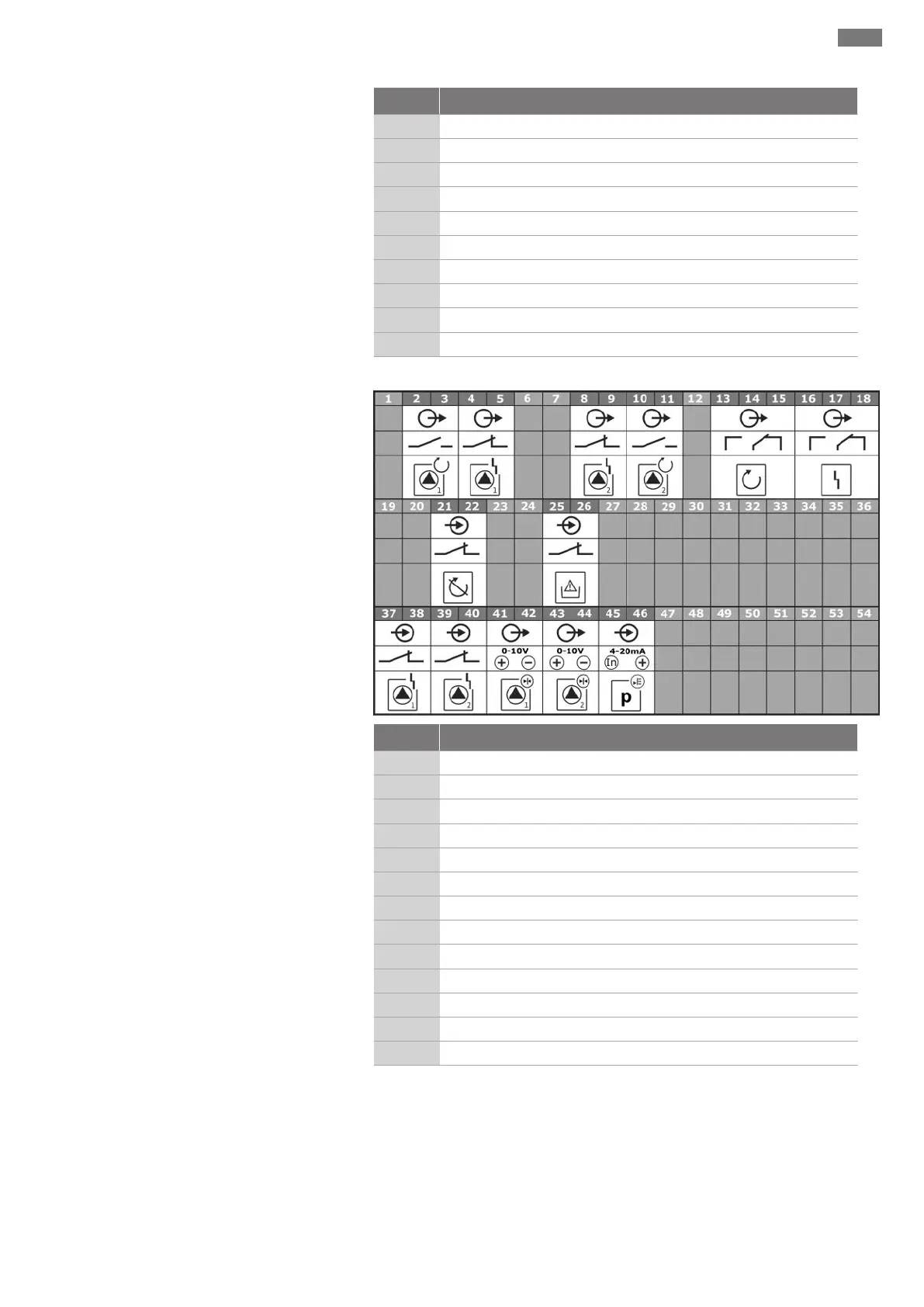

Schémata zapojení svorkovnic Wilo-Control ECe-B2...
Svorka Funkce
2/3
Výstup: Jednotlivé provozní hlášení čerpadla 1
4/5
Výstup: Signalizace jednotlivých poruch čerpadla 1
8/9
Výstup: Signalizace jednotlivých poruch čerpadla 2
10/11
Výstup: Jednotlivé provozní hlášení čerpadla 2
13/14/15
Výstup: Sběrné provozní hlášení
16/17/18
Výstup: Sběrné poruchové hlášení
21/22
Vstup: Extern OFF
25/26
Vstup: Nedostatek vody/běh nasucho
37/38
Vstup: Chybové hlášení frekvenčního měniče čerpadla 1
39/40
Vstup: Chybové hlášení frekvenčního měniče čerpadla 2
41/42
Výstup: Požadovaná hodnota tlaku čerpadla 1
43/44
Výstup: Požadovaná hodnota tlaku čerpadla 2
45/46
Vstup: pasivní snímač tlaku 4–20mA
