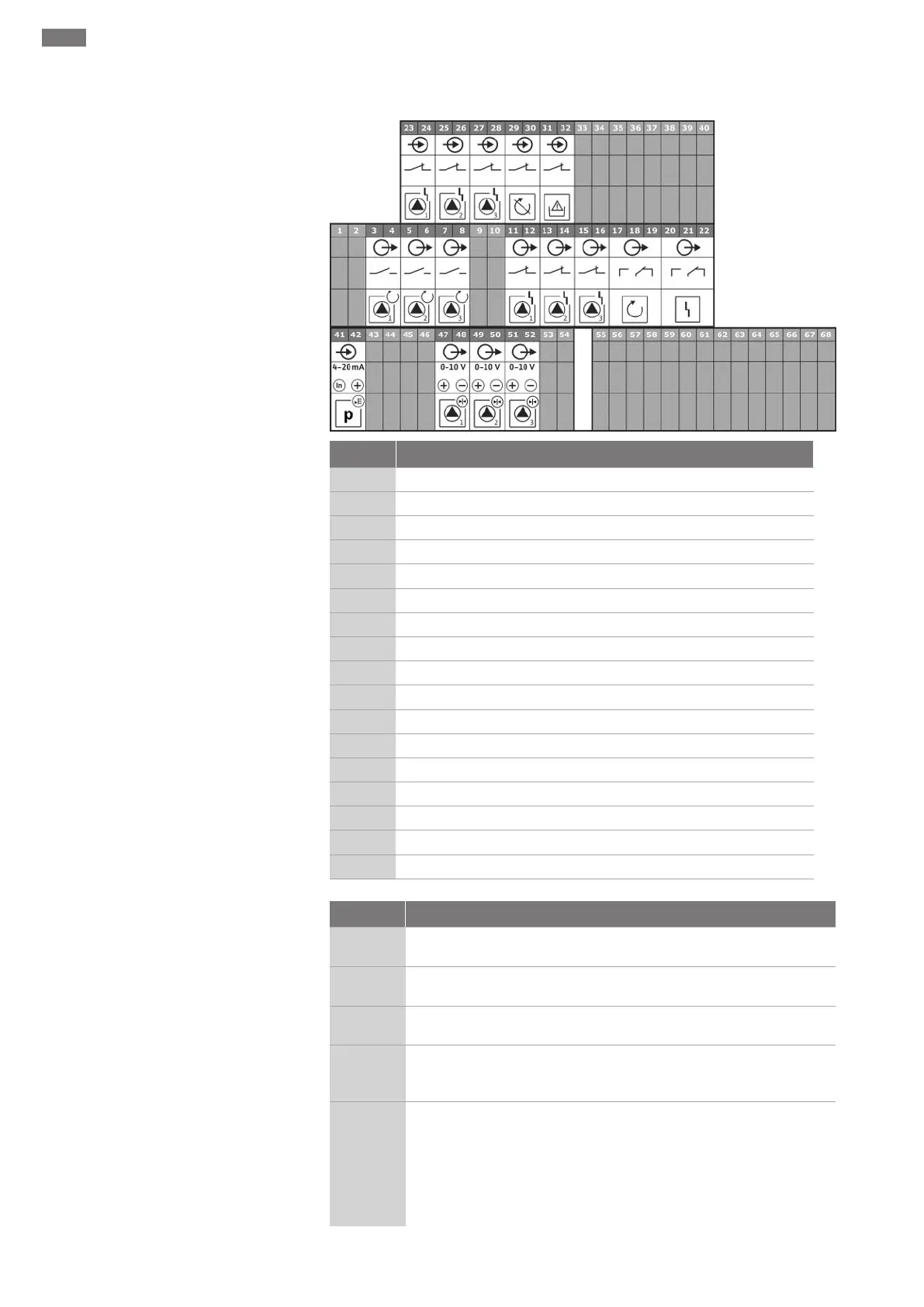

Schémata zapojení svorkovnic Wilo-Control ECe-B3...
Svorka Funkce
3/4
Výstup: Jednotlivé provozní hlášení čerpadla 1
5/6
Výstup: Jednotlivé provozní hlášení čerpadla 2
7/8
Výstup: Jednotlivé provozní hlášení čerpadla 3
11/12
Výstup: Signalizace jednotlivých poruch čerpadla 1
13/14
Výstup: Signalizace jednotlivých poruch čerpadla 2
15/16
Výstup: Signalizace jednotlivých poruch čerpadla 3
17/18/19
Výstup: Sběrné provozní hlášení
20/21/22
Výstup: Sběrné poruchové hlášení
23/24
Vstup: Chybové hlášení frekvenčního měniče čerpadla 1
25/26
Vstup: Chybové hlášení frekvenčního měniče čerpadla 2
27/28
Vstup: Chybové hlášení frekvenčního měniče čerpadla 3
29/30
Vstup: Extern OFF
31/32
Vstup: Nedostatek vody/běh nasucho
41/42
Vstup: pasivní snímač tlaku 4–20mA
47/48
Výstup: Požadovaná hodnota tlaku čerpadla 1
49/50
Výstup: Požadovaná hodnota tlaku čerpadla 2
51/52
Výstup: Požadovaná hodnota tlaku čerpadla 3
13.4 ModBus: Datové typy
Datový typ Popis
INT16
Celé číslo vrozmezí -32768 až 32767.
Rozsah čísel skutečně použitý pro datový bod se může lišit.
UINT16
Celé číslo bez znaménka vrozmezí 0 až 65535.
Rozsah čísel skutečně použitý pro datový bod se může lišit.
ENUM
Jedná se o výčet. Lze nastavit pouze jednu z hodnot uvedených vsekci
parametry.
BOOL
Booleovská hodnota je parametr správě dvěma stavy (0 - nepravda/false
a 1 - pravda/true). Obecně platí, že všechny hodnoty větší než nula jsou
vyhodnoceny jako true.
BITMAP*
Je souhrnem 16 booleovských hodnot (bity). Hodnoty jsou udávány od 0
do 15. Číslo, které se vregistru má číst nebo zapisovat, je odvozeno od
součtu všech bitů s hodnotou 1x2 umocněnou jejich indexem.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
