Montaj ve kullanma kılavuzu Wilo-Control EC/ECe-Booster 1095

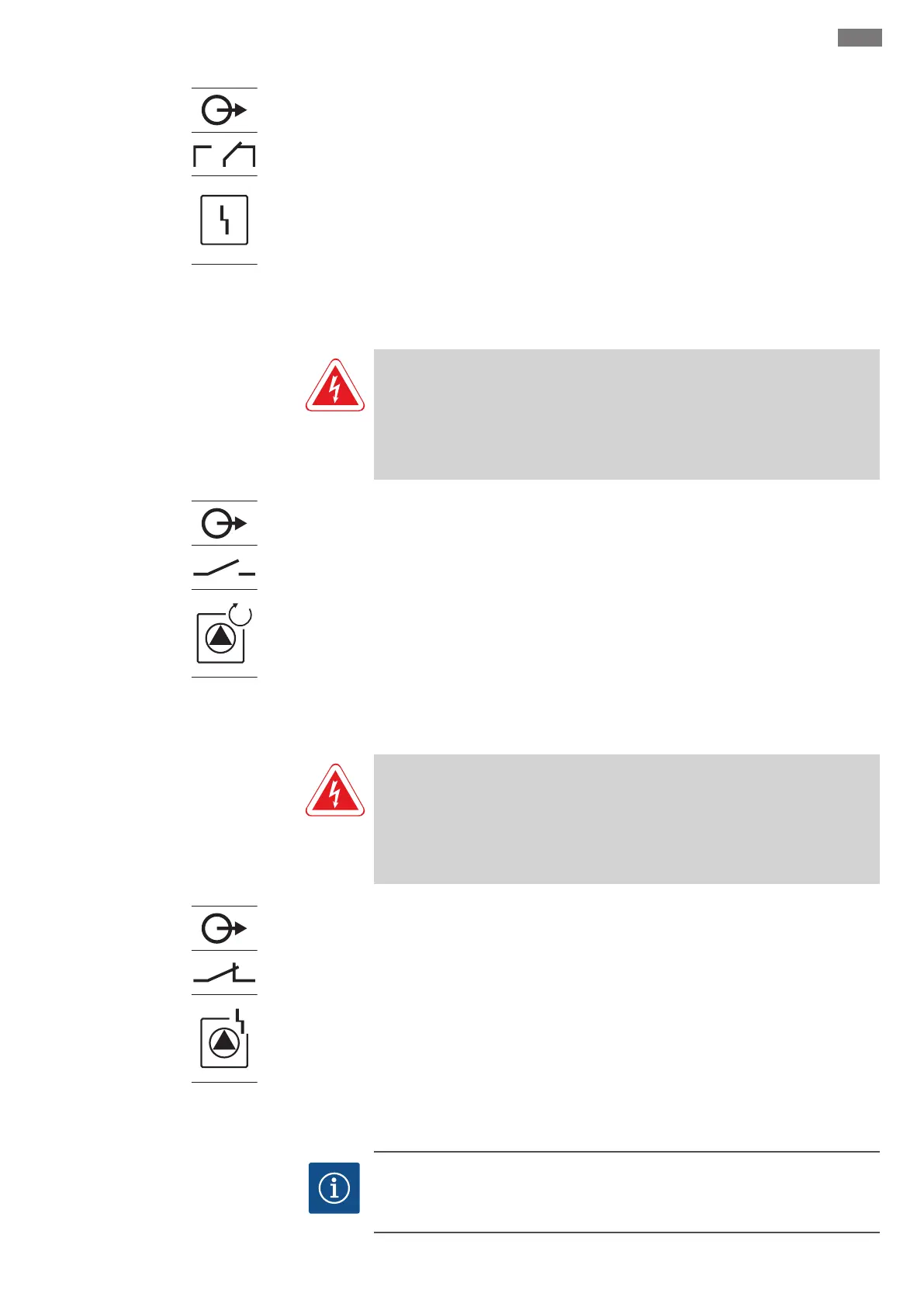

Fig.19: Bağlantı genel bakışı sembolü
Ayrı bir çıkış üzerinden tüm pompalar (SSM) için bir arıza sinyali verilir:
▪Kontak türü: Gerilimsiz değiştirici kontağı
▪Kontak değerleri:
– Minimum: 12V, 10mA
– Maksimum: 250V, 1A
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca klemens bloğuna bağlayın. Klemens
numarasını, kapaktaki bağlantı genel bakışından öğrenin.
6.5.15 Tekli işletim sinyali (EBM)
bağlantısı
TEHLİKE
Harici bir kaynağın elektrik akımı nedeniyle ölüm tehlikesi!
Elektrik beslemesi bir harici kaynak üzerinden gerçekleşir. Bu gerilim, kapalı ana
şalter durumunda da klemenslerde mevcuttur! Ölüm tehlikesi vardır! Tüm
çalışmalarda önce, kaynağın elektrik beslemesi ayrılmalıdır! Elektrik işleri, bir elektrik
teknisyeni tarafından yerel yönetmeliklere göre gerçekleştirilmelidir.
x
Fig.20: Bağlantı genel bakışı sembolü
Ayrı bir çıkış üzerinden, pompa (EBM) başına bir işletim sinyali verilir:
▪Kontak türü: Gerilimsiz normalde açık kontak
▪Kontak değerleri:
– Minimum: 12V, 10mA
– Maksimum: 250V, 1A
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca klemens bloğuna bağlayın. Klemens
numarasını, kapaktaki bağlantı genel bakışından öğrenin. "x" sembolü ilgili pompayı
belirtir:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.16 Tekli arıza sinyali (ESM) bağlantısı
TEHLİKE
Harici bir kaynağın elektrik akımı nedeniyle ölüm tehlikesi!
Elektrik beslemesi bir harici kaynak üzerinden gerçekleşir. Bu gerilim, kapalı ana
şalter durumunda da klemenslerde mevcuttur! Ölüm tehlikesi vardır! Tüm
çalışmalarda önce, kaynağın elektrik beslemesi ayrılmalıdır! Elektrik işleri, bir elektrik
teknisyeni tarafından yerel yönetmeliklere göre gerçekleştirilmelidir.
x
Fig.21: Bağlantı genel bakışı sembolü
Ayrı bir çıkış üzerinden, pompa (ESM) başına bir arıza sinyali verilir:
▪Kontak türü: Gerilimsiz normalde kapalı kontak
▪Kontak değerleri:
– Minimum: 12V, 10mA
– Maksimum: 250V, 1A
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca klemens bloğuna bağlayın. Klemens
numarasını, kapaktaki bağlantı genel bakışından öğrenin. "x" sembolü ilgili pompayı
belirtir:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.17 ModBus RTU bağlantısı
DUYURU
Yabancı gerilim oluşturmayın!
Oluşturulmuş yabancı gerilim, komponenti bozar.
