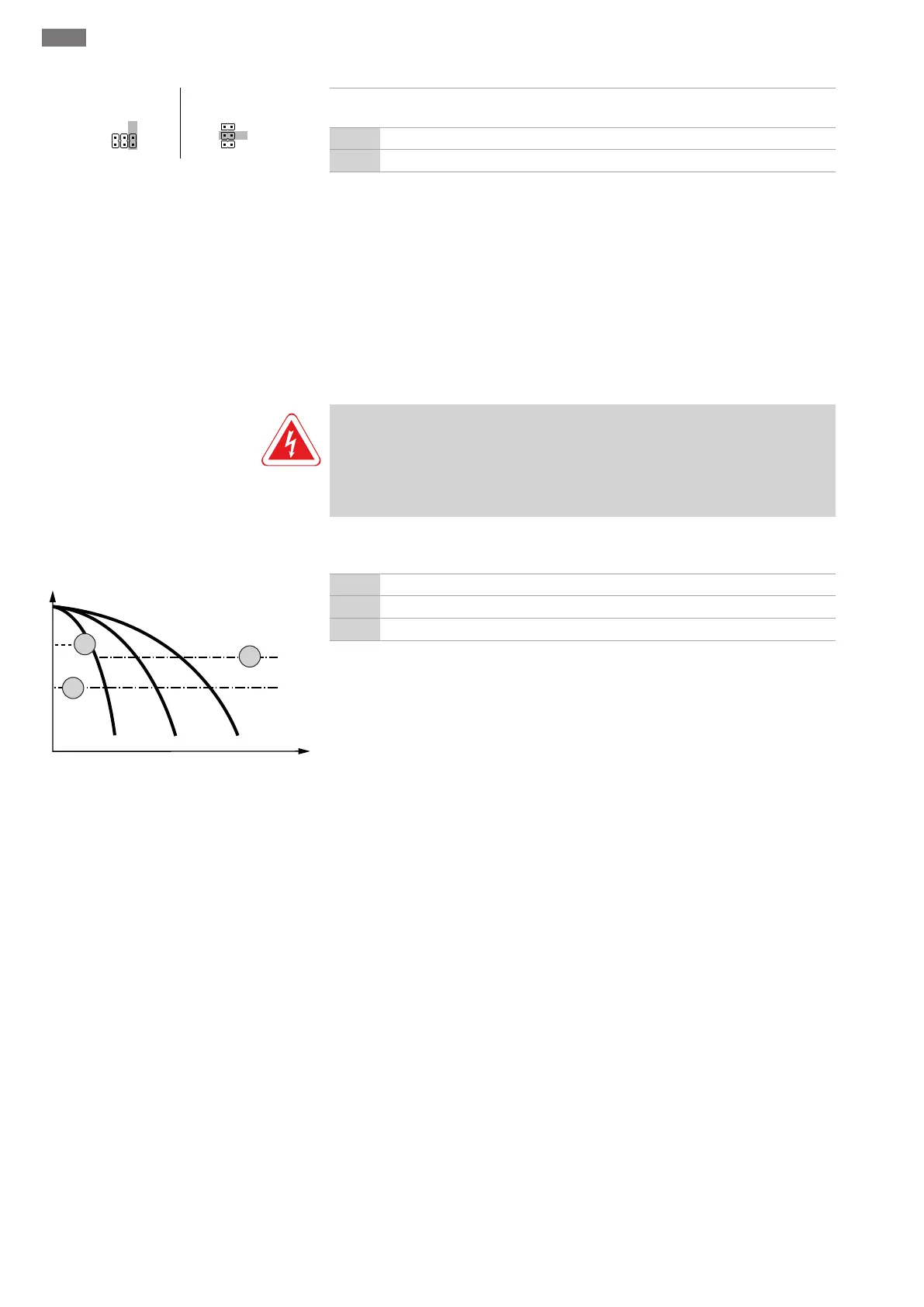

Page #1096 background imageLoading...
Page #1096 background image
tr Kullanım
1096 WILO SE 2019-07
J4
J3
J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Jumper pozisyonu
Pozisyon numarası için bkz. Komponentlere genel bakış: Wilo-Control EC-Booster
[}1087]
9 ModBus: RS485 ara yüzü
10 ModBus: Terminasyon/polarizasyon için jumper
Bir BMS'ye bağlamak için ModBus protokolü mevcuttur. Müşteri tarafından döşenmiş
bağlantı kabloları, kablo bağlantılarından geçirin ve sabitleyin. Damarları bağlantı
ataması uyarınca klemens bloğuna bağlayın.
Aşağıdaki noktalara dikkat edilmelidir:
Arayüz: RS485
Feldbus protokolü ayarları: Menü 2.01 ila 2.05.
Kumanda cihazı fabrika tarafından termine edilmiştir. Terminasyonu devre dışı bırakma:
"J2" jumperini çıkarın.
ModBus'un bir polarizasyona ihtiyacı varsa, "J3" ve "J4" jumperlerini takın.
7 Kullanım
TEHLİKE
Elektrik akımından kaynaklanan ölüm tehlikesi!
Kumanda cihazını sadece kapalı şekilde kullanın. Açık kumanda cihazında ölüm
tehlikesi vardır! İç komponentlerdeki çalışmalar uzman bir elektrikçi tarafından
yapılmalıdır.
7.1 İşleyiş şekli
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: İşlev diyagramı Control EC-Booster
2 Açma eşiği
3 Temel yük pompası kapatma eşiği
4 Pik yük pompaları kapanma eşiği
Normal işletim sırasında sistem, basıncı devreye girme ve kapatma eşiği arasındaki
bölgede tutar. Regülasyon bu durumda iki nokta regülasyonu olarak gerçekleşir, bir
basınç sensörü basınç gerçek değeri algılar. Açma eşiğinin altına düşülürse, temel yük
pompası devreye girer. Gerekli güç ihtiyacına bağlı olarak pik yük pompaları arka arkaya
devreye girer. Pik yük pompaları için kapatma eşiği aşılırsa, sistem pik yük pompalarını
arka arkaya kapatır. Temel yük pompası için kapatma eşiği aşılırsa, sistem temel yük
pompasını kapatır. İşletim sırasında LCD ekranında bir gösterge görünür ve yeşil LED
yanar. Pompa çalışma sürelerini optimize etmek için, düzenli olarak bir pompa değişimi
gerçekleşir.
Bir arıza durumunda otomatik olarak farklı bir pompaya geçiş yapılır. Hata kodu LCD
ekranı üzerinde gösterilir ve kırmızı LED yanar. Genel arıza (SSM) ve tekli arıza sinyali
(ESM) için çıkışlar etkinleştirilir.
Su eksikliği seviyesine ön tankta (Kuru çalışma koruması) ulaşılırsa, tüm pompalar
kapatılır. Hata kodu LCD ekranı üzerinde gösterilir ve kırmızı LED yanar. Genel arıza
sinyali (SSM) için çıkış etkinleşir.
