Wilo Control EC-Booster User Manual

tr Ek
1116 WILO SE 2019-07

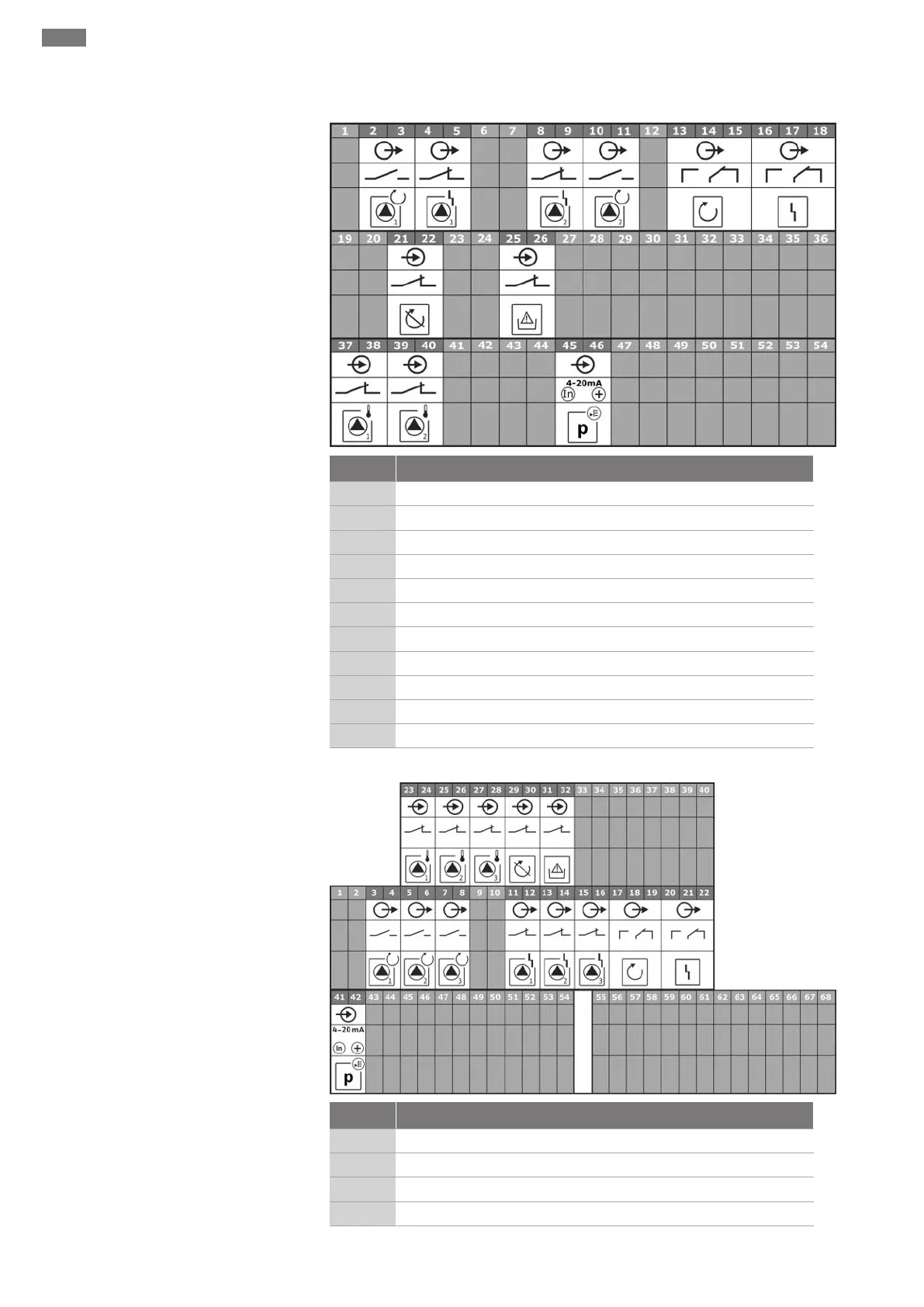

13.3 Bağlantı şemasına genel bakış
Bağlantı şemaları Wilo-Control EC-B2...
Klemens İşlev
2/3
Çıkış: Tekli işletim sinyali pompa 1
4/5
Çıkış: Tekli arıza sinyali pompa 1
8/9
Çıkış: Tekli arıza sinyali pompa 2
10/11
Çıkış: Tekli işletim sinyali pompa 2
13/14/15
Çıkış: Genel işletim sinyali
16/17/18
Çıkış: Genel arıza sinyali
21/22
Giriş: Extern OFF
25/26
Giriş: Su eksikliği/kuru çalışma koruması
37/38
Giriş: Termik sargı denetimi pompa 1
39/40
Giriş: Termik sargı denetimi pompa 2
45/46
Giriş: Pasif basınç sensörü 4-20 mA
Bağlantı şemaları Wilo-Control EC-B3...
Klemens İşlev
3/4
Çıkış: Tekli işletim sinyali pompa 1
5/6
Çıkış: Tekli işletim sinyali pompa 2
7/8
Çıkış: Tekli işletim sinyali pompa 3
11/12
Çıkış: Tekli arıza sinyali pompa 1
