Montaj ve kullanma kılavuzu Wilo-Control EC/ECe-Booster 1117
Klemens İşlev
13/14
Çıkış: Tekli arıza sinyali pompa 2
15/16
Çıkış: Tekli arıza sinyali pompa 3
17/18/19
Çıkış: Genel işletim sinyali
20/21/22
Çıkış: Genel arıza sinyali
23/24
Giriş: Termik sargı denetimi pompa 1
25/26
Giriş: Termik sargı denetimi pompa 2
27/28
Giriş: Termik sargı denetimi pompa 3
29/30
Giriş: Extern OFF
31/32
Giriş: Su eksikliği/kuru çalışma koruması
41/42
Giriş: Pasif basınç sensörü 4-20 mA

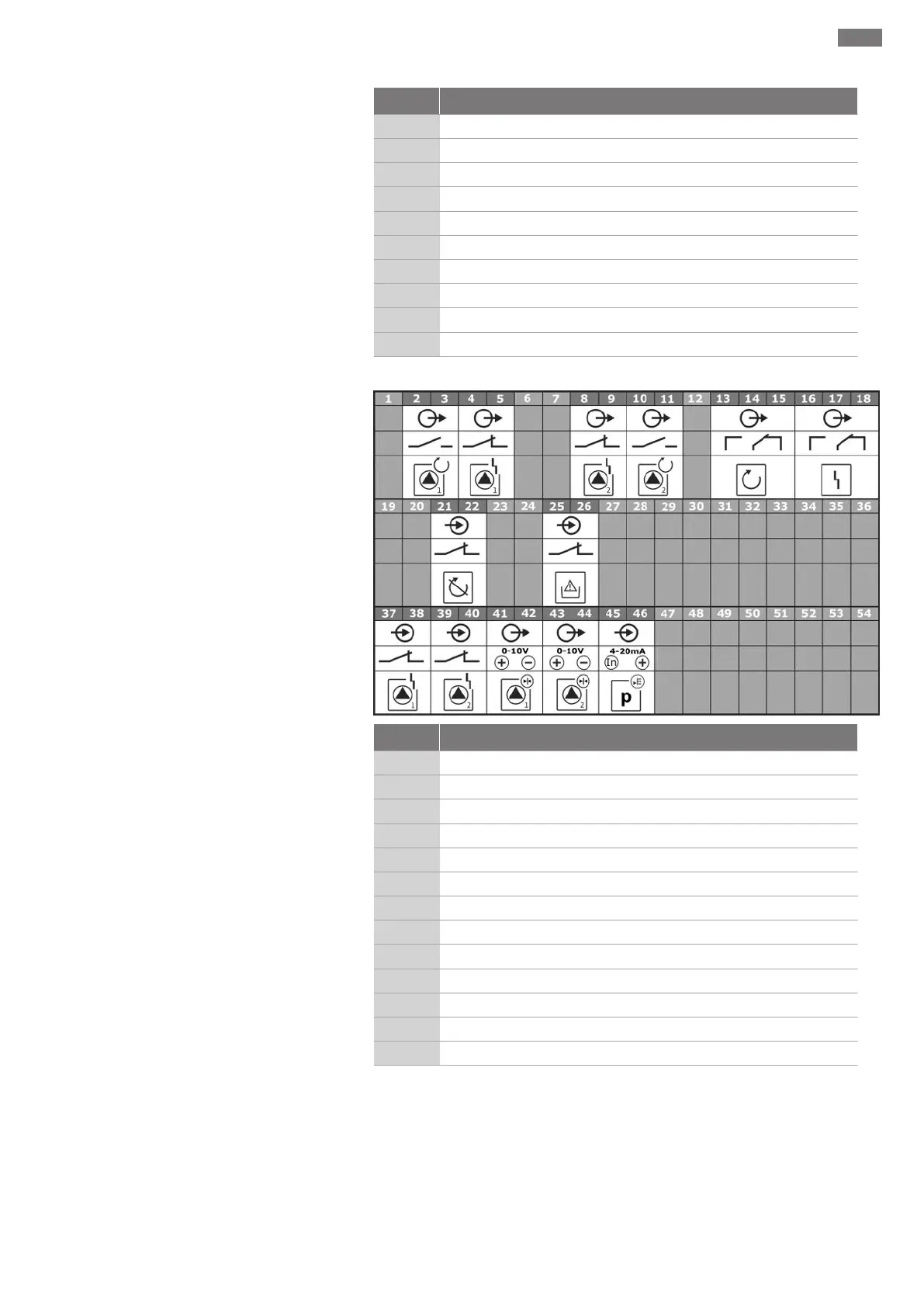

Bağlantı şemaları Wilo-Control ECe-B2...
Klemens İşlev
2/3
Çıkış: Tekli işletim sinyali pompa 1
4/5
Çıkış: Tekli arıza sinyali pompa 1
8/9
Çıkış: Tekli arıza sinyali pompa 2
10/11
Çıkış: Tekli işletim sinyali pompa 2
13/14/15
Çıkış: Genel işletim sinyali
16/17/18
Çıkış: Genel arıza sinyali
21/22
Giriş: Extern OFF
25/26
Giriş: Su eksikliği/kuru çalışma koruması
37/38
Giriş: Pompa 1 frekans konvertörü arıza sinyali
39/40
Giriş: Pompa 2 frekans konvertörü arıza sinyali
41/42
Çıkış: Pompa 1 basınç hedef değer
43/44
Çıkış: Pompa 2 basınç hedef değer
45/46
Giriş: Pasif basınç sensörü 4-20 mA
