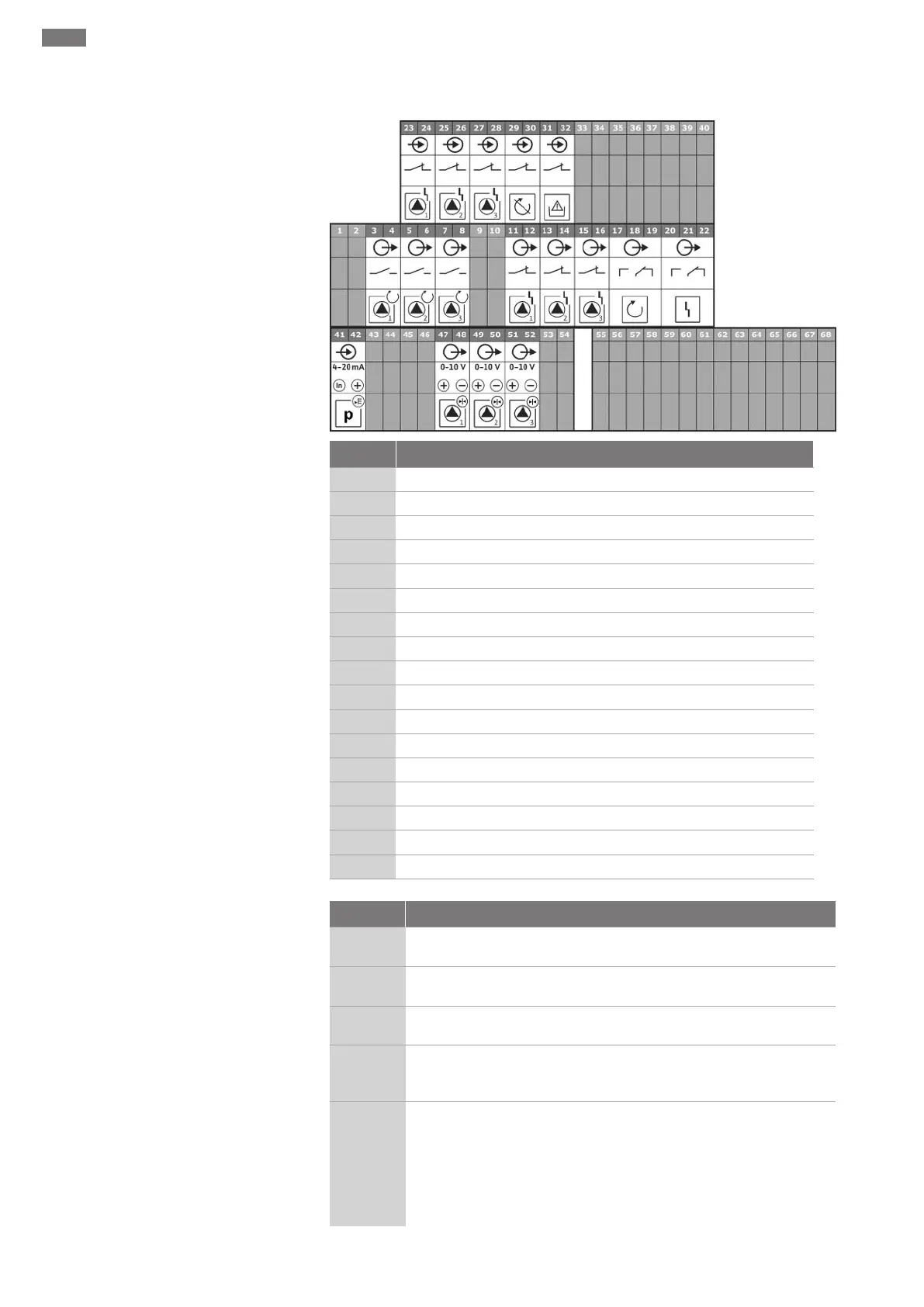

Bağlantı şemaları Wilo-Control ECe-B3...
Klemens İşlev
3/4
Çıkış: Tekli işletim sinyali pompa 1
5/6
Çıkış: Tekli işletim sinyali pompa 2
7/8
Çıkış: Tekli işletim sinyali pompa 3
11/12
Çıkış: Tekli arıza sinyali pompa 1
13/14
Çıkış: Tekli arıza sinyali pompa 2
15/16
Çıkış: Tekli arıza sinyali pompa 3
17/18/19
Çıkış: Genel işletim sinyali
20/21/22
Çıkış: Genel arıza sinyali
23/24
Giriş: Pompa 1 frekans konvertörü arıza sinyali
25/26
Giriş: Pompa 2 frekans konvertörü arıza sinyali
27/28
Giriş: Pompa 3 frekans konvertörü arıza sinyali
29/30
Giriş: Extern OFF
31/32
Giriş: Su eksikliği/kuru çalışma koruması
41/42
Giriş: Pasif basınç sensörü 4-20 mA
47/48
Çıkış: Pompa 1 basınç hedef değer
49/50
Çıkış: Pompa 2 basınç hedef değer
51/52
Çıkış: Pompa 3 basınç hedef değer
13.4 ModBus: Veri tipleri
Veri tipi Açıklama
INT16
32768 ila 32767 aralığında tam sayı.
Bir veri noktası için kullanılan gerçek sayı aralığı sapma gösterebilir.
UINT16
0 ila 65535 aralığında ön işaretsiz tam sayı.
Bir veri noktası için kullanılan gerçek sayı aralığı sapma gösterebilir.
ENUM
Bir sayımdır. Sadece parametreler altında sunulan değerlerden sadece biri
konulabilir.
BOOL
Bir bool değeri tam iki duruma sahip bir parametredir (0 – yanlış/false ve
1 – gerçek/true). Genel olarak sıfırdan büyük tüm değerler true olarak
değerlendirilir.
BITMAP*
16 bool değerinin bir özetidir (Bits). Değerler 0 ila 15 arasında gösterilir.
Sekmede okunacak veya yazılacak sayı, tüm Bitlerin toplamlarıyla,
indekslerinin 1×2 üssü değeriyle oluşur.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
