Wilo Control EC-Booster User Manual

uk Встановлення
1132 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

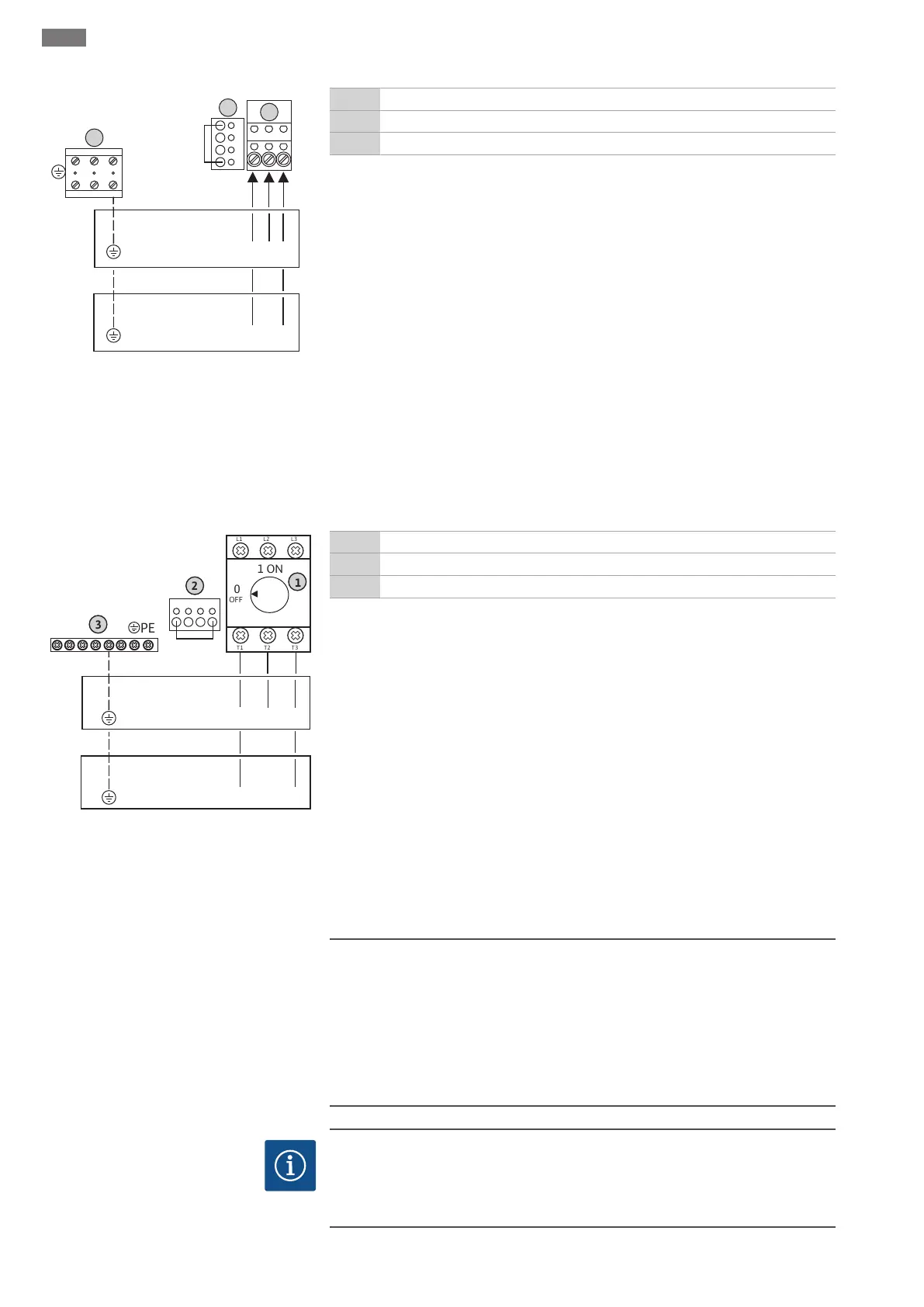

Fig.6: Під’єднання до мережі Wilo-Control
EC-B 1.../EC-B 2...
1 Клемна панель: під’єднання до мережі
2 Налаштування мережевої напруги
3 Клемна панель: заземлення (PE)
Під’єднання до мережі 1~230В
▪Кабель: 3-жильний
▪Жила: L, N, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~230В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~380В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 380/COM
Під’єднання до мережі 3~400В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 400/COM (заводські налаштування)
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднайте жили відповідно до схеми підключення
головного вимикача.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Під’єднання до мережі Wilo-Control
EC-B 3...
1 Головний вимикач
2 Налаштування мережевої напруги
3 Клемна панель: заземлення (PE)
Під’єднання до мережі 1~230В
▪Кабель: 3-жильний
▪Жила: L, N, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~230В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~380В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 380/COM
Під’єднання до мережі 3~400В
▪Кабель: 4-жильний
▪Жила: L1, L2, L3, PE
▪Налаштування мережевої напруги: перемичка 400/COM (заводські налаштування)
6.5.4 Під’єднання до мережі приладу
керування: Control ECe-Booster
ОБЕРЕЖНО
Матеріальні збитки через неправильно налаштовану мережеву
напругу!
Прилад керування може працювати за різних мережевих напруг. Але напруга
керування має завжди становити 230В. Тому кабельну перемичку встановлено
на правильну мережеву напругу в заводському налаштуванні. Не змінюйте
кабельну перемичку! Через неправильно налаштовану мережеву напругу
руйнується керування!
ВКАЗІВКА
Потрібен нейтральний провід.
Для правильного функціонування керування потрібен нейтральний провід
(нульовий провід) на під’єднанні до мережі.
