Iнструкція з монтажу та експлуатації Wilo-Control EC/ECe-Booster 1133
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднайте жили відповідно до схеми підключення
головного вимикача.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

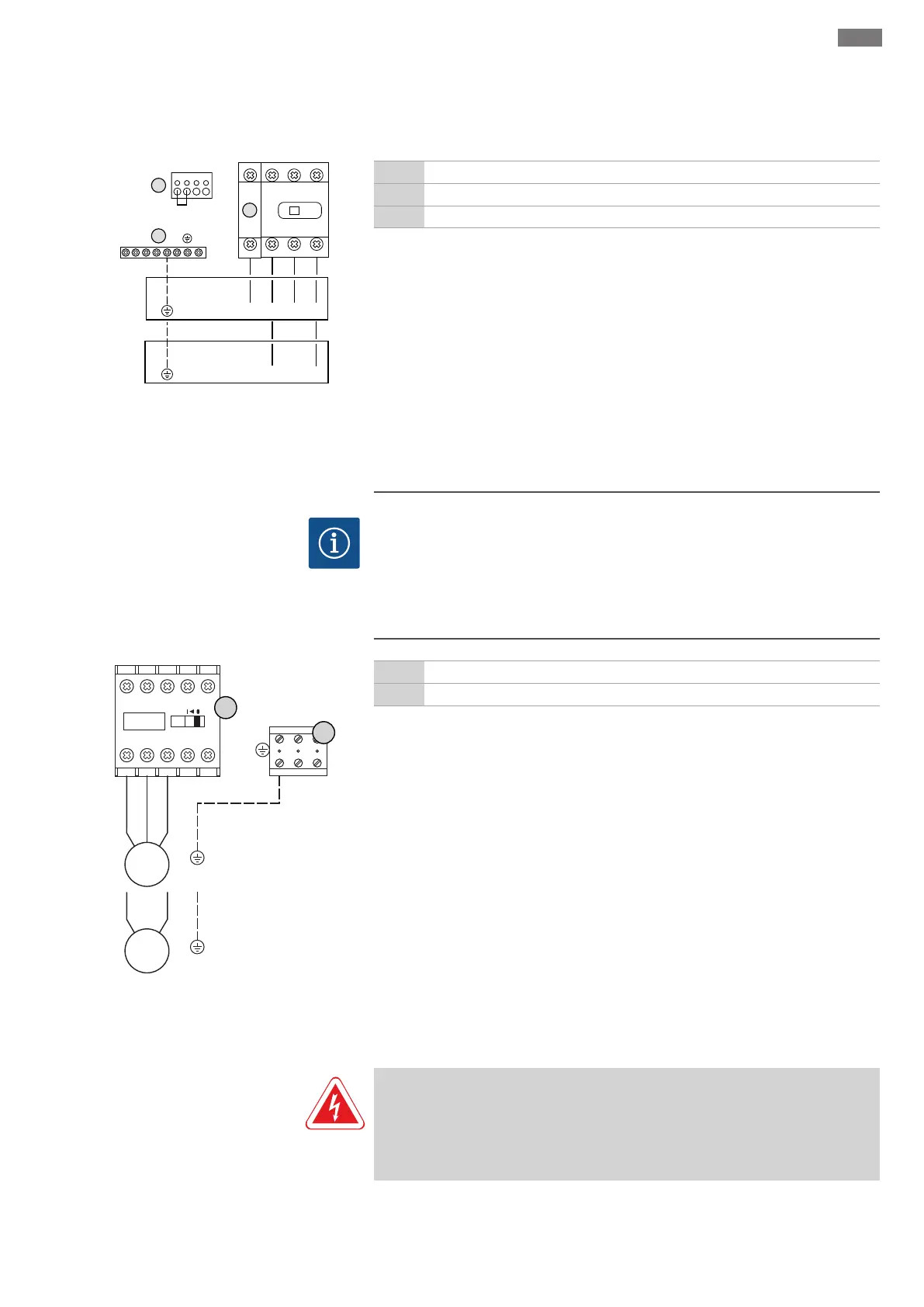

Fig.8: Під’єднання до мережі Wilo-Control
ECe-B...
1 Головний вимикач
2 Налаштування мережевої напруги
3 Клемна панель: заземлення (PE)
Під’єднання до мережі 1~230В
▪Кабель: 3-жильний
▪Жила: L, N, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~380В
▪Кабель: 5-жильний
▪Жила: L1, L2, L3, N, PE
▪Налаштування мережевої напруги: перемичка 230/COM
Під’єднання до мережі 3~400В
▪Кабель: 5-жильний
▪Жила: L1, L2, L3, N, PE
▪Налаштування мережевої напруги: перемичка 230/COM
6.5.5 Під’єднання до мережі: насос із
фіксованим числом обертів
ВКАЗІВКА
Обертове поле під’єднання до мережі та насоса
Обертове поле під’єднання до мережі передається безпосередньо до
під’єднання насоса. Перевірте необхідне обертове поле під’єднаних насосів (за
годинниковою стрілкою або проти годинникової стрілки)! Дотримуватися
інструкцій з монтажу експлуатації насосів.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Під’єднання насоса
3 Клемна панель: заземлення (PE)
5 Контактор
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднайте жили відповідно до схеми підключення
контактора.
6.5.5.1 Налаштування контролю струму
двигуна
НЕБЕЗПЕКА
Ризик смертельного травмування через електричний струм!
Під час робіт на відкритому приладі керування існує ризик смертельного
травмування! Компоненти перебувають під струмом! Роботи завжди повинен
виконувати електрик.
