uk Встановлення
1134 WILO SE 2019-07
Current Pump 1 Current Pump 2
8

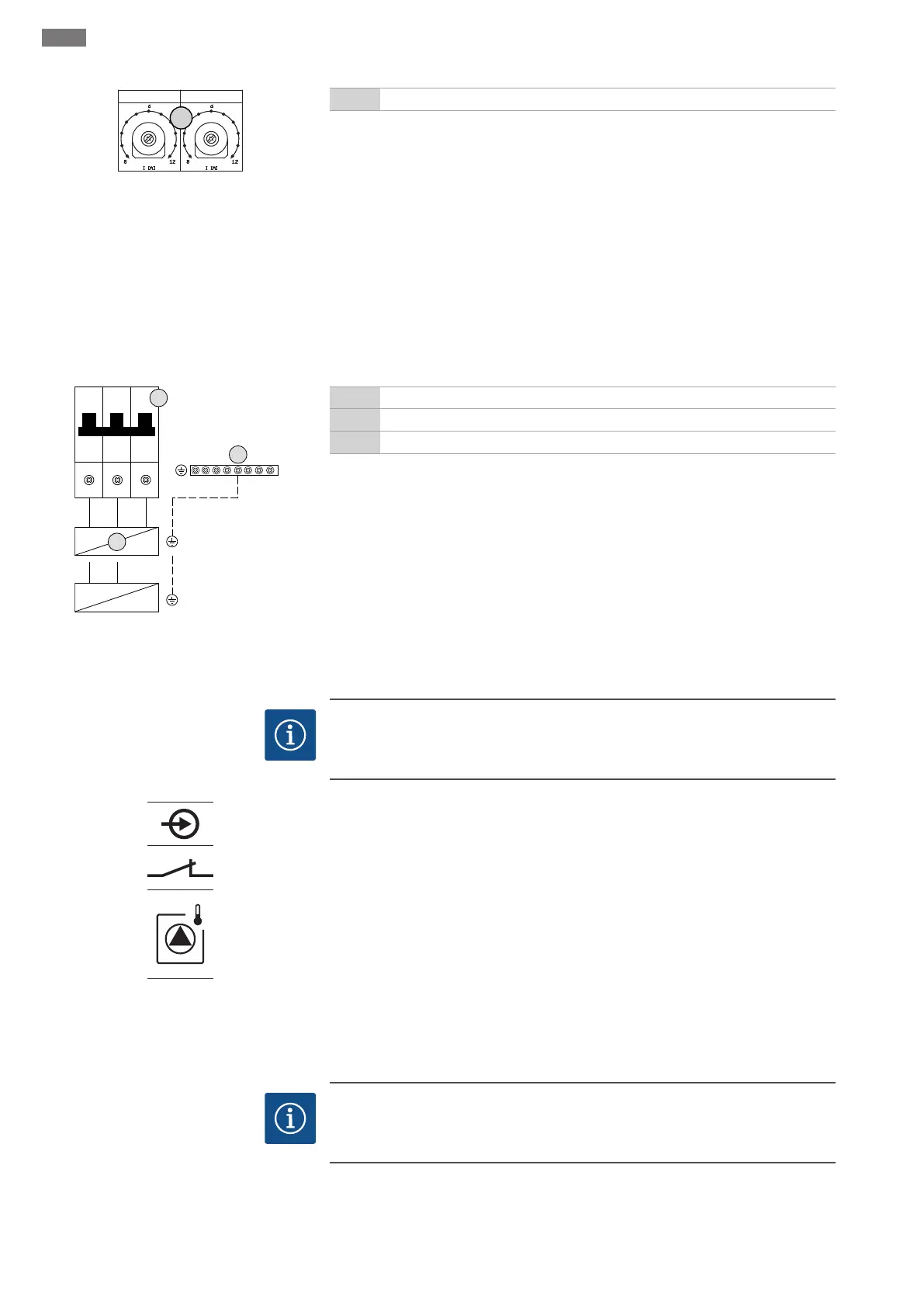

Fig.10: Налаштування контролю струму
двигуна
8 Потенціометр для контролю струму двигуна
Після під’єднання насоса налаштуйте допустимий номінальний струм на
потенціометрі.
За повного навантаження налаштуйте номінальний струм згідно із заводською
табличкою.
У разі часткового навантаження налаштуйте номінальний струм на 5% вище від
струму, виміряного в робочій точці.
Під час введення в експлуатацію можна виконати точне налаштування контролю
струму двигуна. Тут наведені нижче параметри можуть бути відображені за
допомогою меню.
Поточний виміряний робочий струм насоса (меню4.29–4.31).
Налаштований номінальний струм контролю двигуна (меню4.25–4.27).
6.5.6 Під’єднання до мережі: насос зі
змінним числом обертів (насоси
з електронним керуванням)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Під’єднання насоса
3 Клемна панель: заземлення (PE)
5 Запобіжний вимикач
FC Частотний перетворювач
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднайте жили відповідно до схеми підключення
захисного вимикача.
6.5.7 Підключення термічного
контролю двигуна
ВКАЗІВКА!Під’єднання можливе лише на приладі керування Wilo-Control EC-B!
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
x
Fig.12: Символ огляду під’єднання
До кожного насоса можна під’єднати термічний контроль двигуна з біметалевими
давачами. Не під’єднуйте давачі PTC і Pt100!
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднати жили до клемної панелі відповідно до
схеми під’єднань. Номер клеми видно в огляді під’єднань на кришці. «х» у
символі вказує на відповідний насос:
1 = насос1;
2 = насос2;
3 = насос3.
6.5.8 Під’єднання повідомлення про
несправність частотного
перетворювача
ВКАЗІВКА!Під’єднання можливе лише на приладі керування Wilo-Control ECe-
B!
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
