hu Telepítés
1176 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

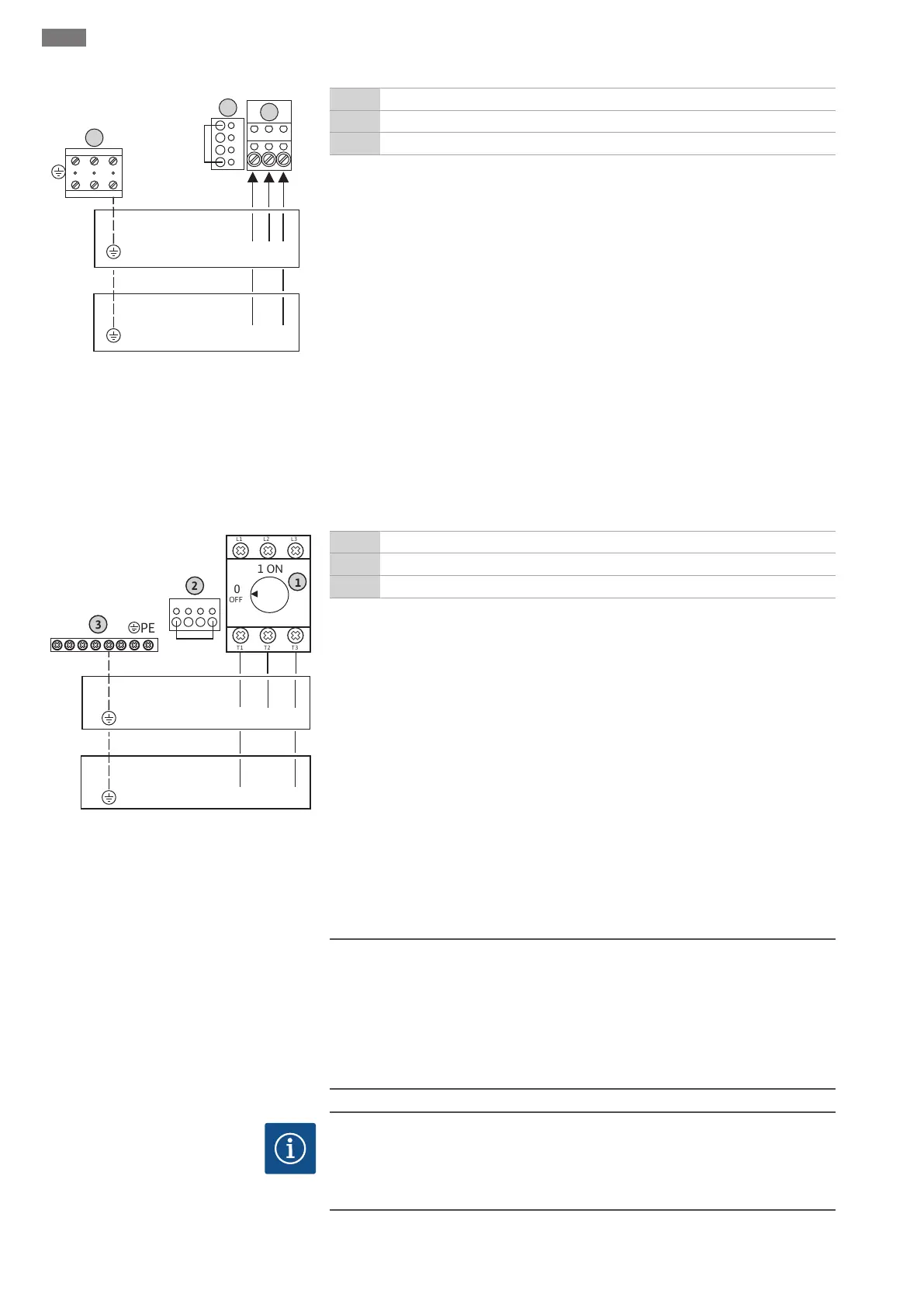

Fig.6: A Wilo-Control EC-B 1.../EC-B 2... háló-
zati csatlakozása
1 Kapocsléc: Hálózati csatlakozás
2 Hálózati feszültség beállítása
3 Kapocsléc: Földelés (PE)
1~230V-os hálózati csatlakozás:
▪Kábel: 3 eres
▪Ér: L, N, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~230V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~380V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 380/COM híd
3~400V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 400/COM híd (gyári beállítás)
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően csatlakoztassa a főkapcso-
lón.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: A Wilo-Control EC-B 3... hálózati csatla-
kozása
1 Főkapcsoló
2 Hálózati feszültség beállítása
3 Kapocsléc: Földelés (PE)
1~230V-os hálózati csatlakozás:
▪Kábel: 3 eres
▪Ér: L, N, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~230V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~380V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 380/COM híd
3~400V-os hálózati csatlakozás:
▪Kábel: 4 eres
▪Ér: L1, L2, L3, PE
▪Hálózati feszültség beállítása: 400/COM híd (gyári beállítás)
6.5.4 A kapcsolókészülék hálózati csat-
lakozása: Control ECe-Booster
VIGYÁZAT
Anyagi károk bekövetkezésének veszélye a hálózati feszültség helytelen
beállítása miatt!
A kapcsolókészülék különböző hálózati feszültségeken működtethető. Azonban a
vezérlőfeszültségnek mindig 230V-nak kell lennie. Ezért a kábelhíd gyárilag a helyes
hálózati feszültségre van beállítva. Ne módosítsa a kábelhidat! Hibásan beállított há-
lózati feszültség esetén a vezérlés tönkremegy!
ÉRTESÍTÉS
Nulla vezető szükséges
A vezérlés helyes működéséhez nulla vezetőnek (nullvezetéknek) kell rendelkezésre
állnia a hálózati csatlakozásnál.
