Telepítés hu
Beépítési és üzemeltetési utasítás Wilo-Control EC/ECe-Booster 1177
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően csatlakoztassa a főkapcso-
lón.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

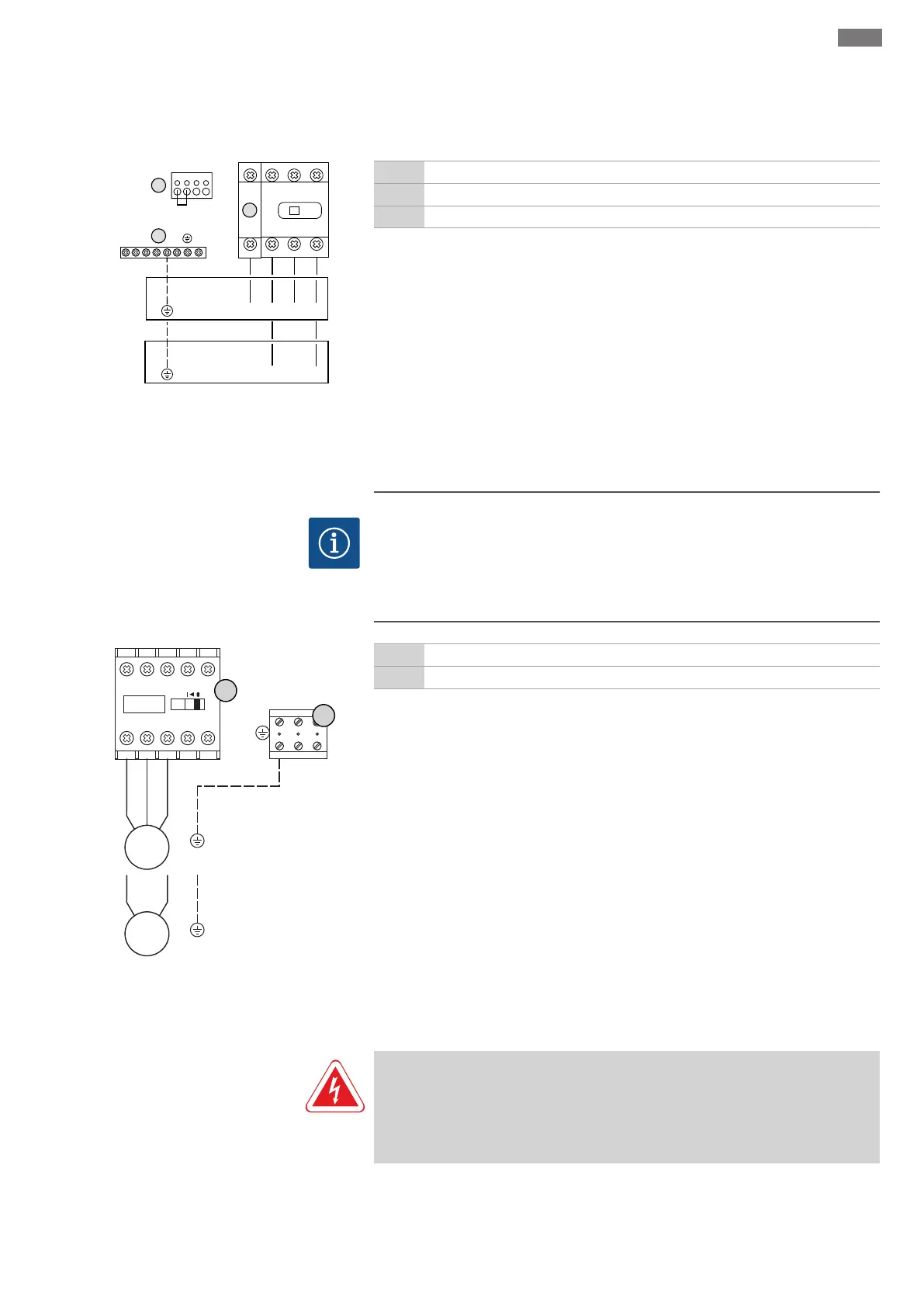

Fig.8: A Wilo-Control ECe-B... hálózati csatla-
kozása
1 Főkapcsoló
2 Hálózati feszültség beállítása
3 Kapocsléc: Földelés (PE)
1~230V-os hálózati csatlakozás:
▪Kábel: 3 eres
▪Ér: L, N, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~380V-os hálózati csatlakozás:
▪Kábel: 5 eres
▪Ér: L1, L2, L3, N, PE
▪Hálózati feszültség beállítása: 230/COM híd
3~400V-os hálózati csatlakozás:
▪Kábel: 5 eres
▪Ér: L1, L2, L3, N, PE
▪Hálózati feszültség beállítása: 230/COM híd
6.5.5 Hálózati csatlakozás: Állandó for-
dulatszámú szivattyú
ÉRTESÍTÉS
Hálózat- és szivattyúcsatlakozás forgómezője
A forgómezőt a hálózati csatlakozás közvetlenül továbbítja a szivattyúcsatlakozás-
hoz. Ellenőrizze a csatlakoztatott szivattyúk megfelelő forgómezőjét (jobbra vagy
balra forgó)! Vegye figyelembe a szivattyúk beépítési és üzemeltetési utasítását.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Szivattyú csatlakozás
3 Kapocsléc: Földelés (PE)
5 Védőkapcsoló
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően csatlakoztassa a védőkap-
csolón.
6.5.5.1 A motor áramfelügyeletének be-
állítása
VESZÉLY
Elektromos áram okozta halálos sérülés veszélye!
A nyitott kapcsolókészüléken végzett munkálatok során halálos sérülés veszélye áll
fenn! Az alkatrészek áram alatt vannak! A munkákat mindig elektromos szakember-
rel végeztesse!
