Current Pump 1 Current Pump 2
8

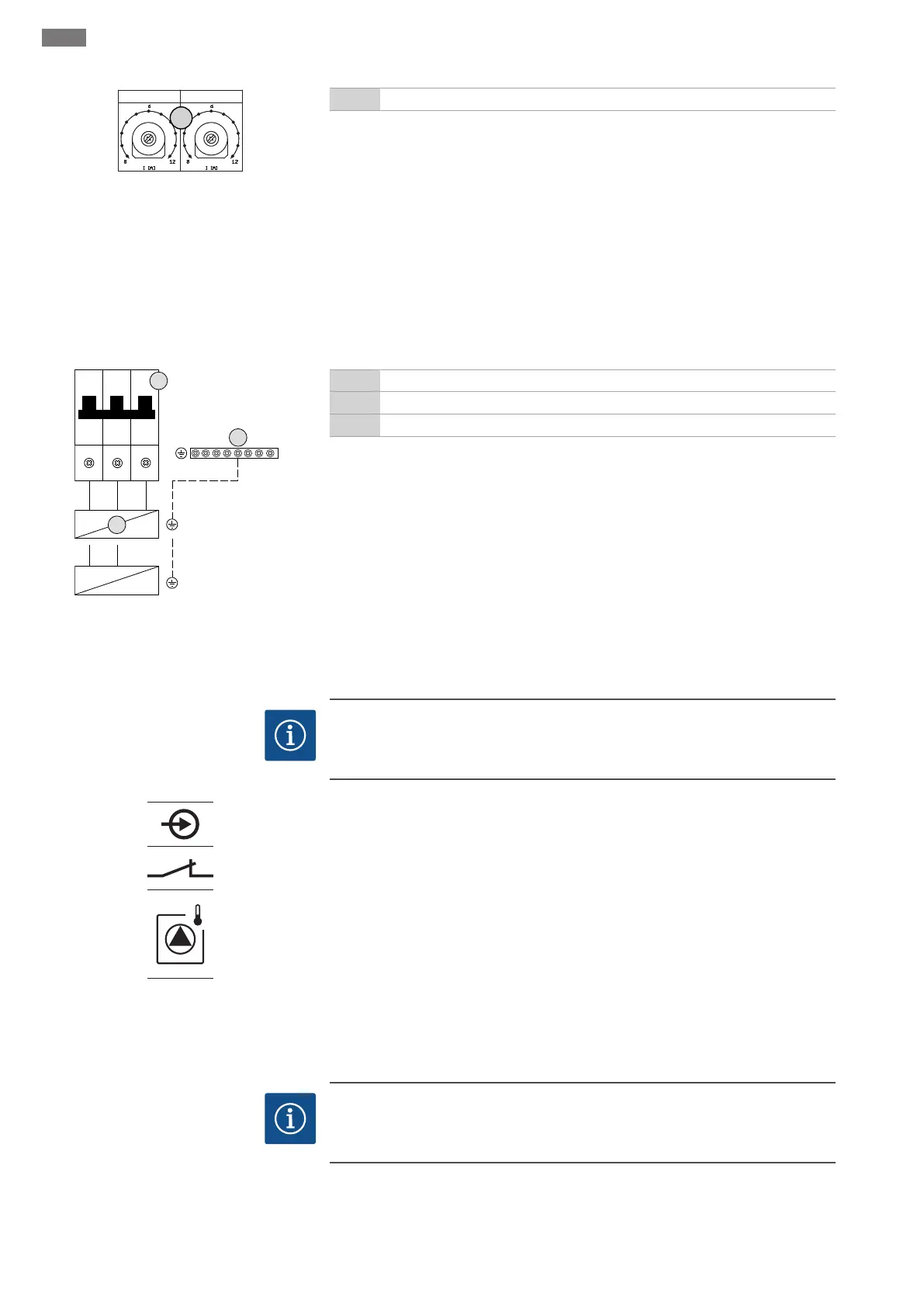

Fig.10: A motor áramfelügyeletének beállítása
8 Potenciométer a motor áramfelügyeletéhez
A szivattyú csatlakoztatása után állítsa be a megengedett névleges áramerősséget a
potenciométeren:
▪Teljes terhelésnél állítsa be a típustáblának megfelelő névleges áramerősséget.
▪Részterhelés esetén állítsa a névleges áramerősséget a munkapontban mért áramerős-
ségnél 5%-kal nagyobbra.
A motor áramfelügyeletének beállítása az üzembe helyezés során végezhető el ponto-
san. Itt a következő értékek jeleníthetők meg a menüben:
▪A szivattyú aktuálisan mért üzemi áramerőssége (4.29–4.31. menü)
▪A motorfelügyelet beállított névleges áramerőssége (4.25–4.27. menü)
6.5.6 Hálózati csatlakozás: Változtatha-
tó fordulatszámon működő szi-
vattyú (elektronikusan szabály-
zott szivattyúk)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Szivattyú csatlakozás
3 Kapocsléc: Földelés (PE)
5 Vezetékvédő kapcsoló
FC Frekvenciaváltó
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően csatlakoztassa a vezeték-
védő kapcsolón.
6.5.7 A termikus motorfelügyelet csat-
lakoztatása
ÉRTESÍTÉS!A csatlakoztatás csak a Wilo-Control EC-B kapcsolókészüléken lehetsé-
ges!
ÉRTESÍTÉS
Ne használjon külső feszültséget!
A külső feszültség károsítja az alkatrészeket.
x
Fig.12: Szimbólumok a csatlakozási rajzon
Szivattyúnként egy bimetál érzékelővel ellátott termikus motorfelügyelet csatlakoztat-
ható. Ne csatlakoztasson PTC- és Pt100-jeladót!
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően rögzítse a kapocslécre. A
csatlakoztatási számok a burkolat csatlakozási rajzán találhatók. Az „x” szimbólum a
megfelelő szivattyút jelzi:
▪1 = 1. szivattyú
▪2 = 2. szivattyú
▪3 = 3. szivattyú
6.5.8 A frekvenciaváltó hibaüzenetének
csatlakoztatása
ÉRTESÍTÉS!A csatlakoztatás csak a Wilo-Control ECe-B kapcsolókészüléken lehet-
séges!
ÉRTESÍTÉS
Ne használjon külső feszültséget!
A külső feszültség károsítja az alkatrészeket.
