Wilo Control EC-Booster User Manual

hu Kezelés
1182 WILO SE 2019-07
x

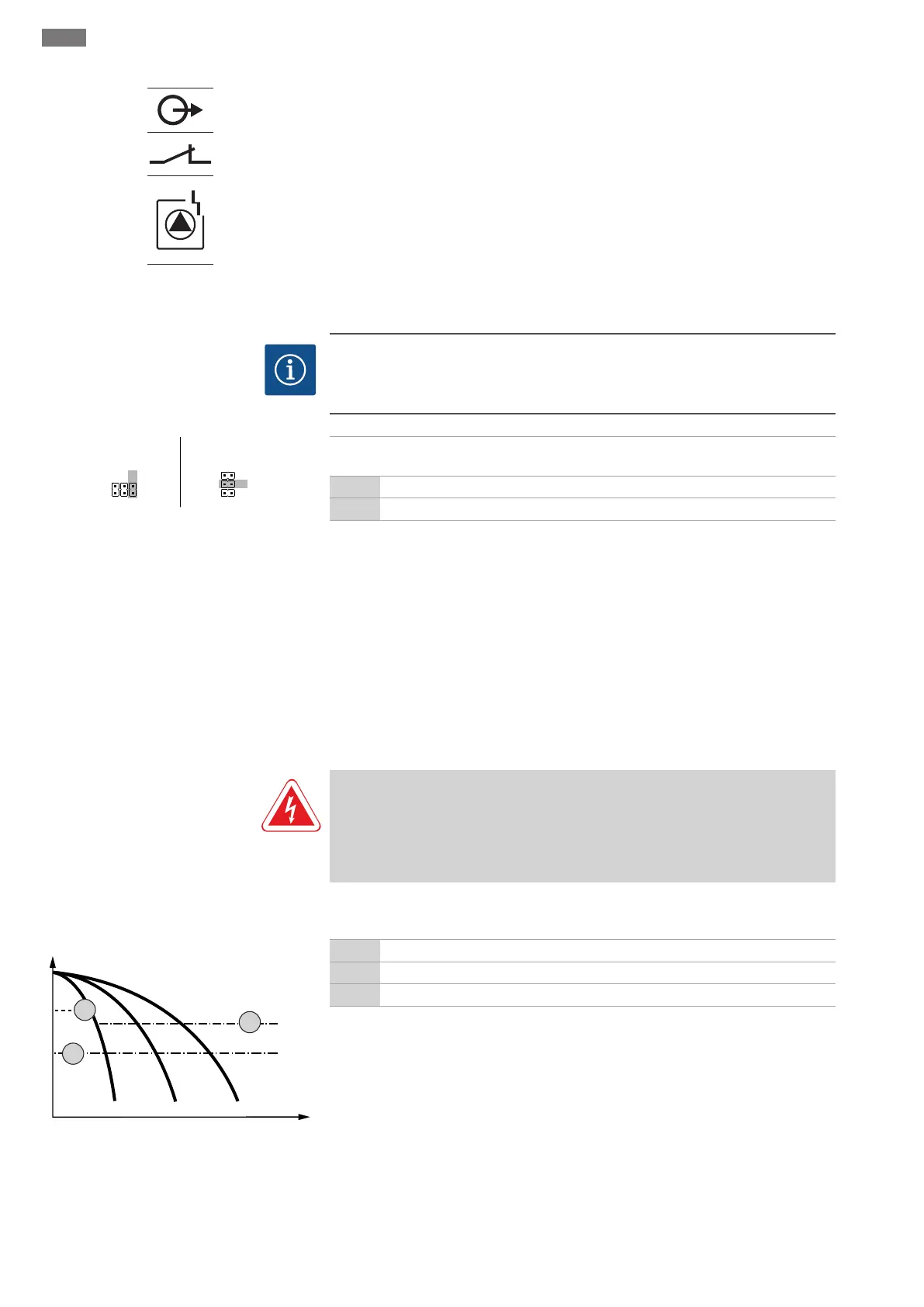

Fig.21: Szimbólumok a csatlakozási rajzon
Minden szivattyú zavarjelzése (ESM) külön kimeneten keresztül történik:
▪Érintkezési mód: potenciálmentes nyitó érintkező
▪Érintkezőterhelés:
– minimális: 12V, 10mA
– maximális: 250V, 1A
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően rögzítse a kapocslécre. A
csatlakoztatási számok a burkolat csatlakozási rajzán találhatók. Az „x” szimbólum a
megfelelő szivattyút jelzi:
▪1 = 1. szivattyú
▪2 = 2. szivattyú
▪3 = 3. szivattyú
6.5.17 ModBus RTU csatlakoztatása
ÉRTESÍTÉS
Ne használjon külső feszültséget!
A külső feszültség károsítja az alkatrészeket.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Jumper pozíciója
A pozíciószámokat lásd: Az egyes alkatrészek áttekintése: Wilo-Control EC-Booster
[}1174]
9 ModBus: RS485 interfész
10 ModBus: Jumper az ütemezéshez/polarizációhoz
Az épületirányítási rendszerekhez történő csatlakoztatáshoz a ModBus protokoll hasz-
nálható. Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarza-
tokon, és rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően rögzítse a ka-
pocslécre.
Tartsa be a következőket:
▪Interfész: RS485
▪Terepi busz protokoll beállításai: 2.01–2.05. menü
▪A kapcsolókészülék gyárilag le van zárva. A lezárás megszüntetése: távolítsa el a „J2”
jumpert.
▪Ha a ModBusnak polarizációra van szüksége, csatlakoztassa a „J3” és a „J4” jumpert.
7 Kezelés
VESZÉLY
Elektromos áram okozta életveszély!
A kapcsolókészüléket csak zárt állapotban szabad kezelni. Nyitott kapcsolókészülék
esetében életveszély áll fenn! A belső alkatrészeken végzendő munkákat mindig
elektromos szakemberrel kell elvégeztetni.
7.1 Működés
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: A Control EC-Booster működési dia-
grammja
2 Bekapcsolási küszöb
3 Alapterhelés szivattyú kikapcsolási küszöbe
4 Csúcsterhelés szivattyúk kikapcsolási küszöbe
Normál üzemmódban a rendszer a nyomást a hozzá- és kikapcsolási küszöb között
tartja. A szabályozás ebben az esetben kétpont-szabályozásként történik, nyomásér-
zékelő érzékeli a nyomás tényleges értékét. Ha a nyomás nem éri el a bekapcsolási kü-
szöböt, bekapcsol az alapterhelés szivattyú. A szükséges teljesítményigénytől függően,
a rendszer egymás után hozzákapcsolja a csúcsterhelés szivattyúkat. Ha a nyomás túl-
lépi a csúcsterhelés szivattyúk kikapcsolási küszöbét, a rendszer egymás után lekap-
csolja a csúcsterhelés szivattyúkat. Ha a nyomás túllépi az alapterhelés szivattyú kikap-
csolási küszöbét, a rendszer lekapcsolja az alapterhelés szivattyút. Az LCD kijelzőn opti-
kai jelzés jelenik meg, és világít a zöld LED, amíg a szivattyú üzemel. A szivattyúk futási
idejének optimalizálása érdekében rendszeres szivattyúváltás történik.
