Beépítési és üzemeltetési utasítás Wilo-Control EC/ECe-Booster 1183
Üzemzavar esetén a rendszer automatikusan átvált egy másik szivattyúra. Az LCD-ki-
jelzőn megjelenik a megfelelő hibakód, és világít a piros LED. A gyűjtő zavarjelzéshez
(SSM) és az egyedi zavarjelzéshez (ESM) tartozó kimenetek aktiválódnak.
Ha megtörténik az előtéttartályban a vízhiány szintjének elérése (szárazon futás elleni
védelem), a rendszer az összes szivattyút lekapcsolja. Az LCD-kijelzőn megjelenik a
megfelelő hibakód, és világít a piros LED. A gyűjtő zavarjelzéshez (SSM) tartozó kimenet
aktiválódik.
Wilo-Control ECe-Booster
p
Q
1
2
3
5
a
b
c

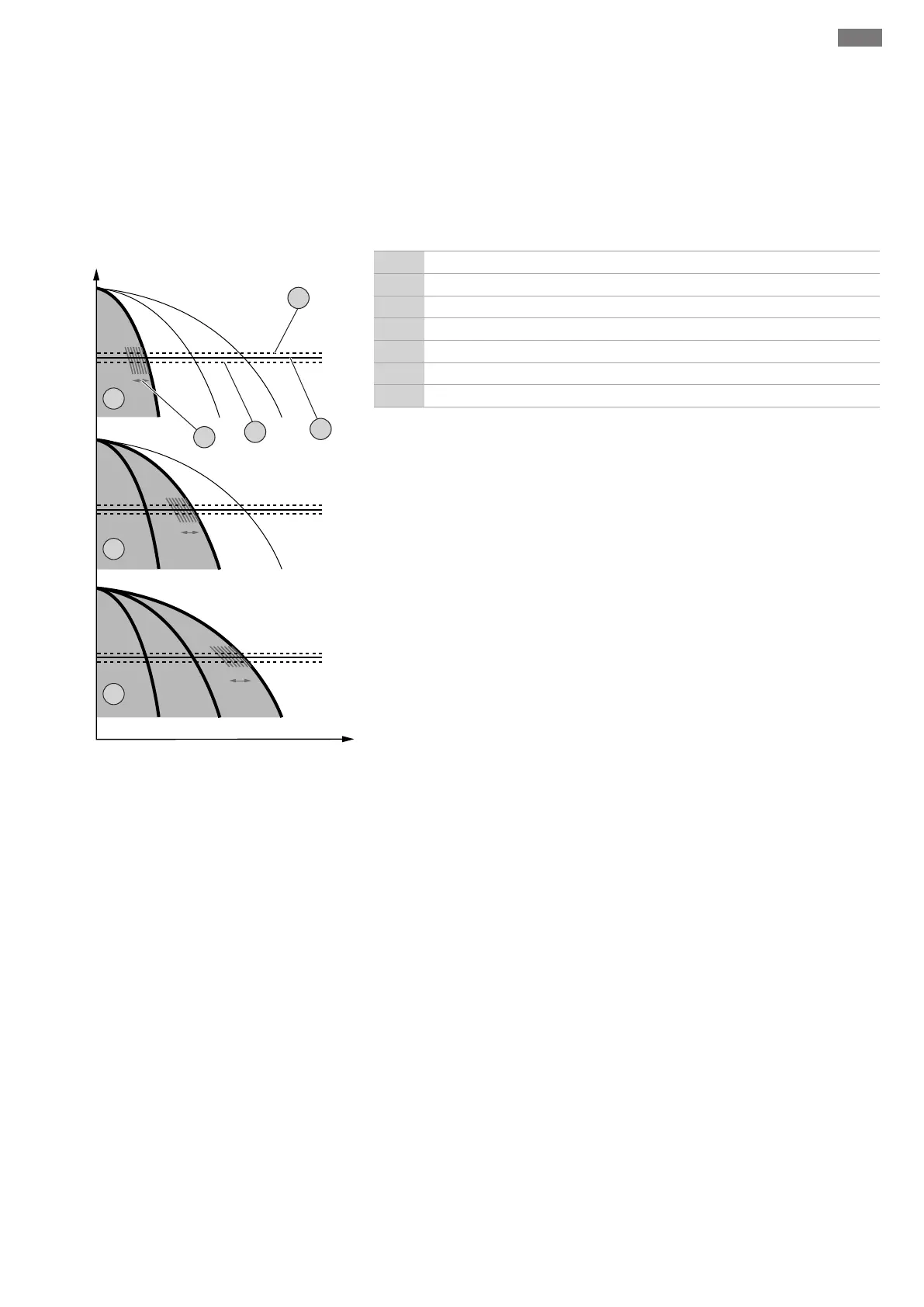

Fig.24: A Control ECe-Booster működési dia-
grammja
a 1 szivattyús üzem
b 2 szivattyús üzem
c 3 szivattyús üzem
1 Alap előírt érték
2 Bekapcsolási küszöb
3 Kikapcsolási küszöb
5 Terhelésfüggő fordulatszám-szabályozás
Normál üzemmódban a rendszer az előírt és a tényleges érték összehasonlítása révén
folyamatosan az alap előírt értéken tartja a nyomást. A szabályozás ebben az esetben a
szivattyúk terhelésfüggő fordulatszám-szabályozása révén történik, nyomásérzékelő
érzékeli a nyomás tényleges értékét. Ha a nyomás nem éri el a bekapcsolási küszöböt,
bekapcsol az első szivattyú, és alapterhelés szivattyúként, terhelésfüggően történik a
szabályozása. Ha az alapterhelés szivattyú maximális fordulatszáma mellett nem sikerül
lefedni a felmerült teljesítményigényt, az alap előírt érték el nem érése esetén újabb
szivattyú bekapcsol. Ekkor a második szivattyú lesz az alapterhelés szivattyú, melynek
terhelésfüggően történik a szabályozása. Az előző alapterhelés szivattyú maximális for-
dulatszámon csúcsterhelés szivattyúként működik tovább. A teljesítményigény növe-
kedésével ez a folyamat a maximális szivattyúszám eléréséig ismétlődik.
Ha csökken a teljesítményigény, akkor a rendszer lekapcsolja az aktuális alapterhelés
szivattyút, amikor az eléri a minimális fordulatszámát, és amikor megtörténik az alap
előírt érték túllépése. Valamelyik eddig csúcsterhelés szivattyúként működő szivattyú
lesz az alapterhelés szivattyú, mely átveszi a szabályzást. A teljesítményigény csökke-
nésével ez a folyamat addig ismétlődik, míg már csak egy szivattyú dolgozik alapterhe-
lés szivattyúként. Ha a nyomás túllépi az alapterhelés szivattyú kikapcsolási küszöbét, a
rendszer lekapcsolja az alapterhelés szivattyút. Az LCD kijelzőn optikai jelzés jelenik
meg, és világít a zöld LED, amíg a szivattyú üzemel. A szivattyúk futási idejének optima-
lizálása érdekében rendszeres szivattyúváltás történik.
Üzemzavar esetén a rendszer automatikusan átvált egy másik szivattyúra. Az LCD-ki-
jelzőn megjelenik a megfelelő hibakód, és világít a piros LED. A gyűjtő zavarjelzéshez
(SSM) és az egyedi zavarjelzéshez (ESM) tartozó kimenetek aktiválódnak.
Ha megtörténik az előtéttartályban a vízhiány szintjének elérése (szárazon futás elleni
védelem), a rendszer az összes szivattyút lekapcsolja. Az LCD-kijelzőn megjelenik a
megfelelő hibakód, és világít a piros LED. A gyűjtő zavarjelzéshez (SSM) tartozó kimenet
aktiválódik.
7.1.1 Szivattyúváltás
Az egyes szivattyúk egyenlőtlen futási idejének megelőzése érdekében rendszeresen
alapterhelésszivattyú-váltás történik. Amikor minden szivattyú le van kapcsolva, a kö-
vetkező indításkor másik szivattyú lesz az alapterhelés szivattyú.
Gyárilag egy ciklikus szivattyúváltás is aktiválva van még. Ennek köszönhetően 6 órán-
ként lecserélődik az alapterhelés szivattyú. ÉRTESÍTÉS!A funkció letiltása: 5.60. menü!
7.1.2 Tartalékszivattyú
A szivattyúk tartalékszivattyúként is használhatók. Normál üzemben ezt a szivattyút
nem működteti a rendszer. A tartalékszivattyú csak akkor lesz aktív, ha valamelyik szi-
vattyú üzemzavar miatt kiesik. A tartalékszivattyú nyugalmiállapot-felügyelet alatt áll.
Így a tartalékszivattyú szivattyúváltás és a szivattyú időszakos járatása esetén műkö-
désbe lép.
7.1.3 Vízhiány/szárazon futás elleni vé-
delem
Az előtéttartályban lévő víz szintje nyomás- vagy úszókapcsoló segítségével felügyel-
hető, és jelzés küldhető róla kapcsolókészülékhez. Tartsa be a következőket:
▪Érintkezési mód: nyitó érintkező
▪Vízhiány: A rendszer a késleltetési idő (5.64. menü) letelte után lekapcsolja a szivattyú-
kat. Az LCD-kijelzőn megjelenik a hibakód.
