Installazione it
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster 145
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

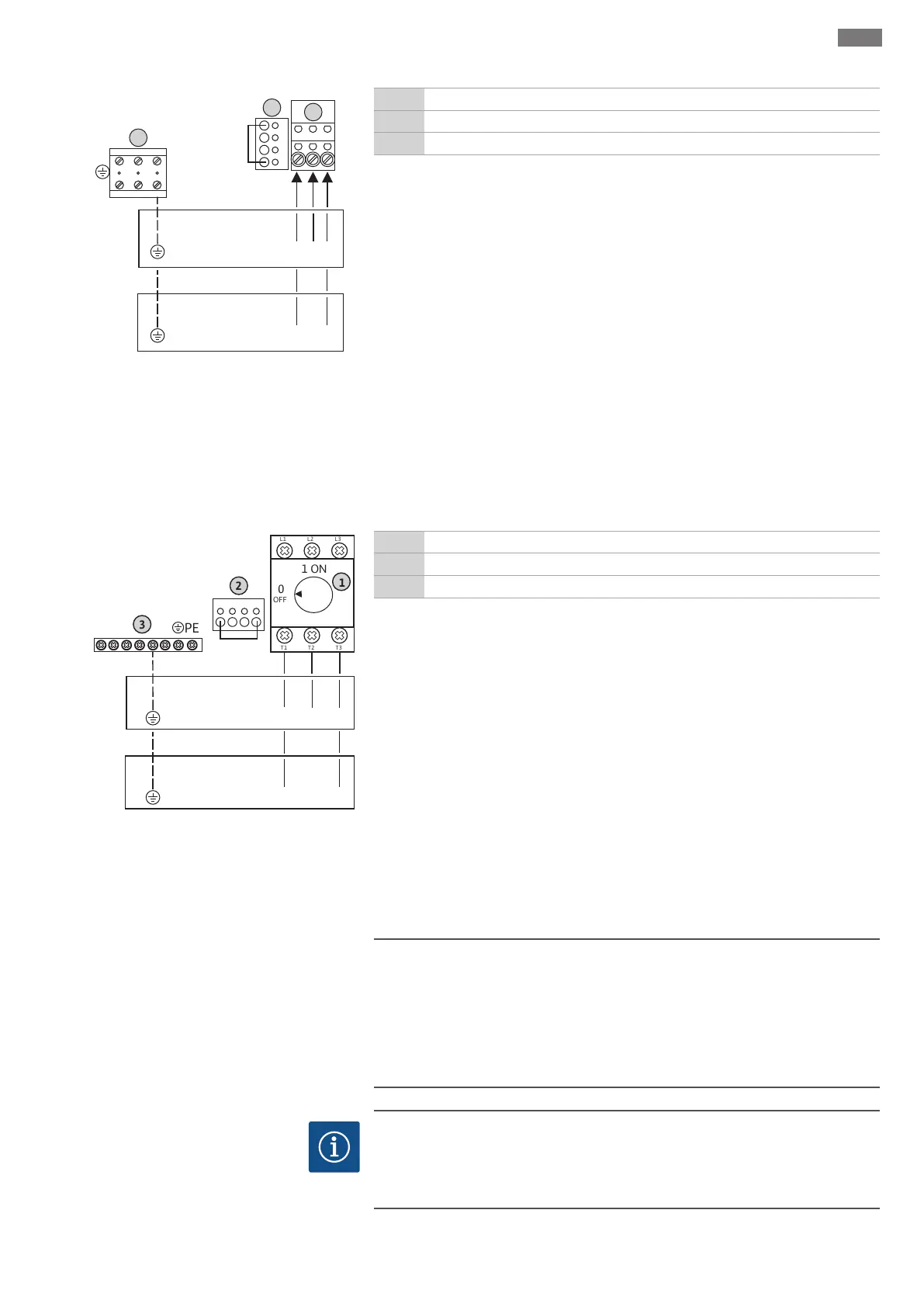

Fig.6: Alimentazione di rete Wilo-Control EC-B
1.../EC-B 2...
1 Barra morsettiera: Alimentazione di rete
2 Impostazione della tensione di rete
3 Barra morsettiera: terra (PE)
Alimentazione di rete 1~230V:
▪Cavo: 3 fili
▪Filo: L, N, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~230V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~380V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 380/COM
Alimentazione di rete 3~400V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 400/COM (impostazione di fabbrica)
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili all’interruttore principale in base allo schema de-
gli allacciamenti.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Alimentazione di rete Wilo-Control EC-B
3...
1 Interruttore principale
2 Impostazione della tensione di rete
3 Barra morsettiera: terra (PE)
Alimentazione di rete 1~230V:
▪Cavo: 3 fili
▪Filo: L, N, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~230V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~380V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 380/COM
Alimentazione di rete 3~400V:
▪Cavo: 4 fili
▪Filo: L1, L2, L3, PE
▪Impostazione della tensione di rete: ponticello 400/COM (impostazione di fabbrica)
6.5.4 Alimentazione di rete apparecchio
di comando: Control ECe-Booster
ATTENZIONE
Danni materiali causati da una tensione di rete impostata in modo errato!
L’apparecchio di comando può essere azionato a diverse tensioni di rete. La tensione
comandi ausiliari deve essere sempre a 230 V. Pertanto, il collegamento a ponte vie-
ne impostato sulla corretta tensione di rete in fabbrica. Non modificare il collega-
mento a ponte! Se la tensione di rete non è impostata correttamente, il comando
verrà danneggiato!
AVVISO
Conduttore neutro necessario
Per il corretto funzionamento del comando è necessario predisporre un conduttore
neutro (neutro) sull’alimentazione di rete.
