it Installazione
146 WILO SE 2019-07
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili all’interruttore principale in base allo schema de-
gli allacciamenti.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

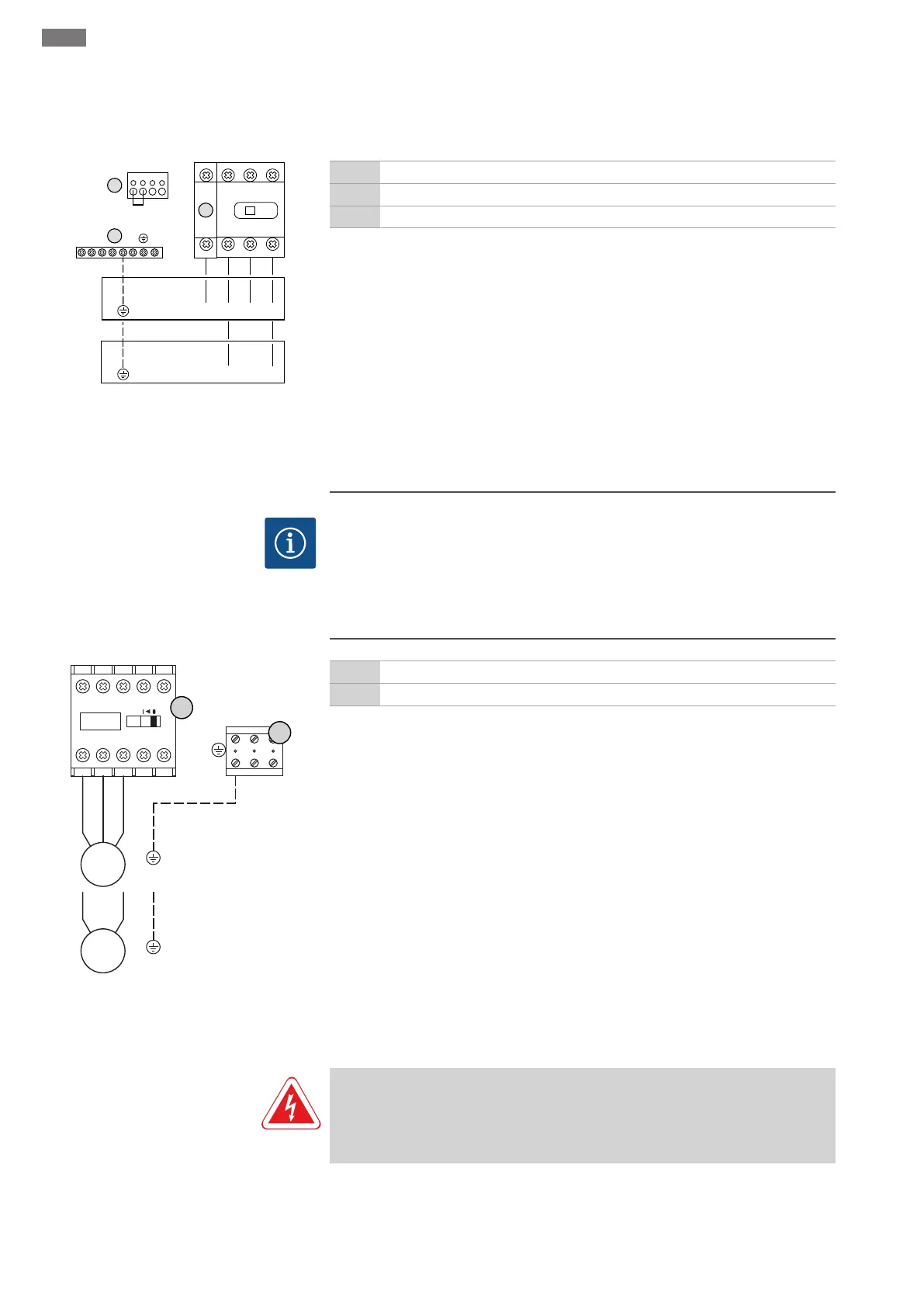

Fig.8: Alimentazione di rete Wilo-Control ECe-
B...
1 Interruttore principale
2 Impostazione della tensione di rete
3 Barra morsettiera: terra (PE)
Alimentazione di rete 1~230V:
▪Cavo: 3 fili
▪Filo: L, N, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~380V:
▪Cavo: 5 fili
▪Filo: L1, L2, L3, N, PE
▪Impostazione della tensione di rete: ponticello 230/COM
Alimentazione di rete 3~400V:
▪Cavo: 5 fili
▪Filo: L1, L2, L3, N, PE
▪Impostazione della tensione di rete: ponticello 230/COM
6.5.5 Alimentazione di rete: pompa con
numero di giri fisso
AVVISO
Campo rotante alimentazione di rete e collegamento pompa
Il campo rotante viene condotto direttamente al collegamento pompa dall’alimenta-
zione di rete. Controllare il campo rotante delle pompe da collegare (rotazione in
senso orario o antiorario)! Attenersi alle istruzioni di montaggio, uso e manutenzione
delle pompe.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Collegamento pompa
3 Barra morsettiera: terra (PE)
5 Contattore
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili sul contattore in base allo schema degli allaccia-
menti.
6.5.5.1 Regolazione del monitoraggio
corrente motore
PERICOLO
Pericolo di morte dovuto a corrente elettrica!
Non lavorare con l’apparecchio di comando aperto: pericolo di morte! I componenti
sono elettrificati! Far eseguire i lavori sempre da un elettricista esperto.
