Installazione it
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster 147
Current Pump 1 Current Pump 2
8

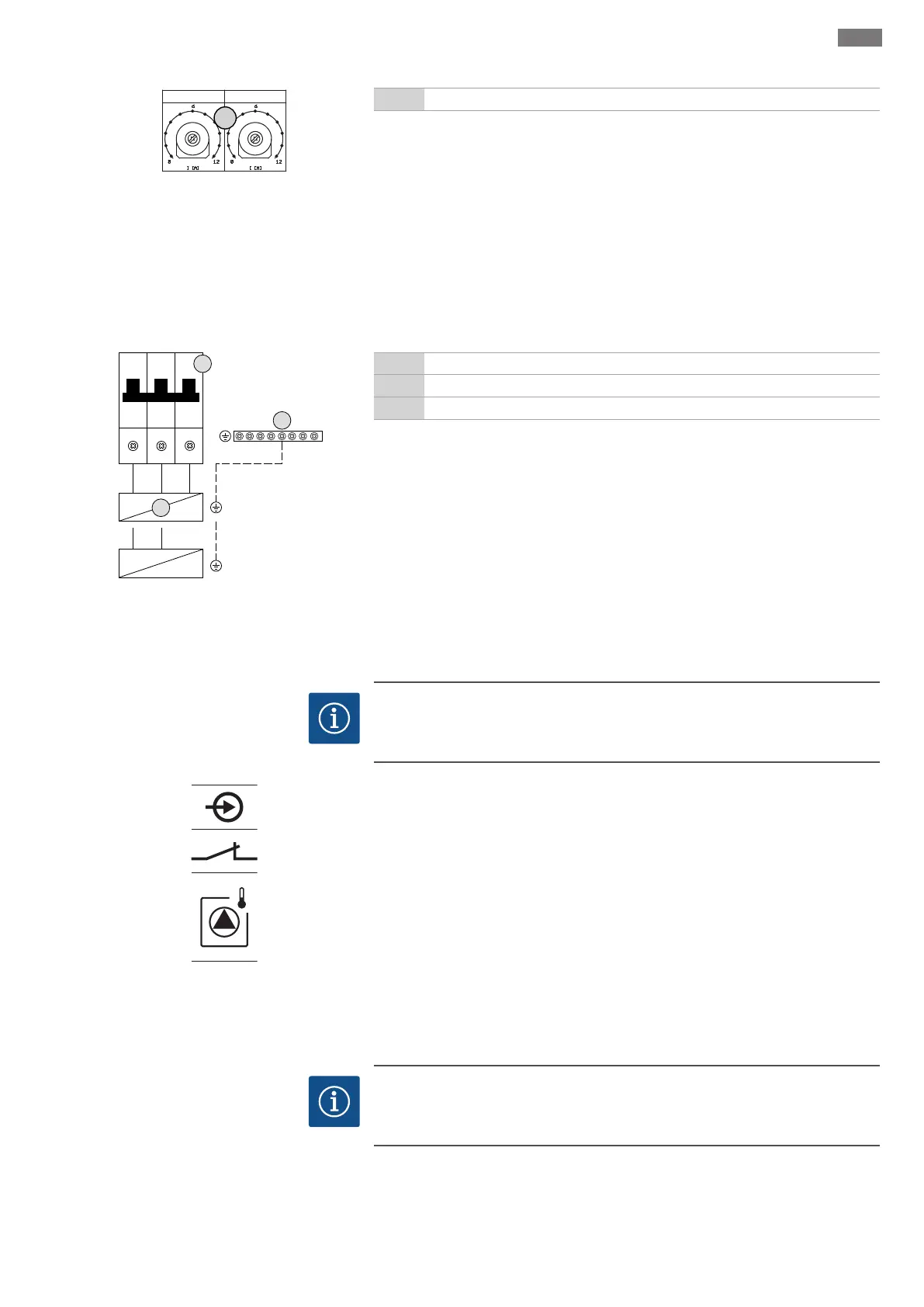

Fig.10: Regolazione del monitoraggio corrente
motore
8 Potenziometro per monitoraggio corrente motore
Dopo aver collegato la pompa, impostare la corrente nominale consentita sul potenzio-
metro:
▪Impostare la corrente nominale a carico massimo in base alla targhetta dati pompa.
▪In caso di carico parziale, impostare la corrente nominale del 5% al di sopra della cor-
rente misurata sul punto di lavoro.
Durante la messa in servizio è possibile impostare con precisione il monitoraggio cor-
rente motore. Qui è possibile visualizzare i seguenti valori tramite il menu:
▪Corrente di funzionamento misurata della pompa (menu 4.29-4.31)
▪Impostare la corrente nominale del monitoraggio motore (menu 4.25-4.27)
6.5.6 Alimentazione di rete: pompa con
numero di giri variabile (pompe
regolate elettronicamente)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Collegamento pompa
3 Barra morsettiera: terra (PE)
5 Interruttore di protezione
FC Convertitore di frequenza
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili all’interruttore di protezione in base allo schema
degli allacciamenti.
6.5.7 Collegamento del salvamotore
termico
AVVISO!Il collegamento può essere effettuato solo all’apparecchio di comando
Wilo-Control EC-B!
AVVISO
Non applicare tensione esterna!
L’applicazione di tensione esterna causa la rottura del componente.
x
Fig.12: Simbolo panoramica degli allacciamenti
A ogni pompa è possibile collegare un salvamotore termico con sensori bimetallo. Non
collegare nessun sensore PTC e Pt100!
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili alla barra morsettiera conformemente allo sche-
ma degli allacciamenti. Prendere nota del numero del terminale dalla panoramica de-
gli allacciamenti riportato nel coperchio. La “x” nel simbolo indica la pompa corrispon-
dente:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.8 Collegamento segnalazione di
guasto del convertitore di fre-
quenza
AVVISO!Il collegamento può essere effettuato solo all’apparecchio di comando
Wilo-Control ECe-B!
AVVISO
Non applicare tensione esterna!
L’applicazione di tensione esterna causa la rottura del componente.
