Aufstellung de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 15
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

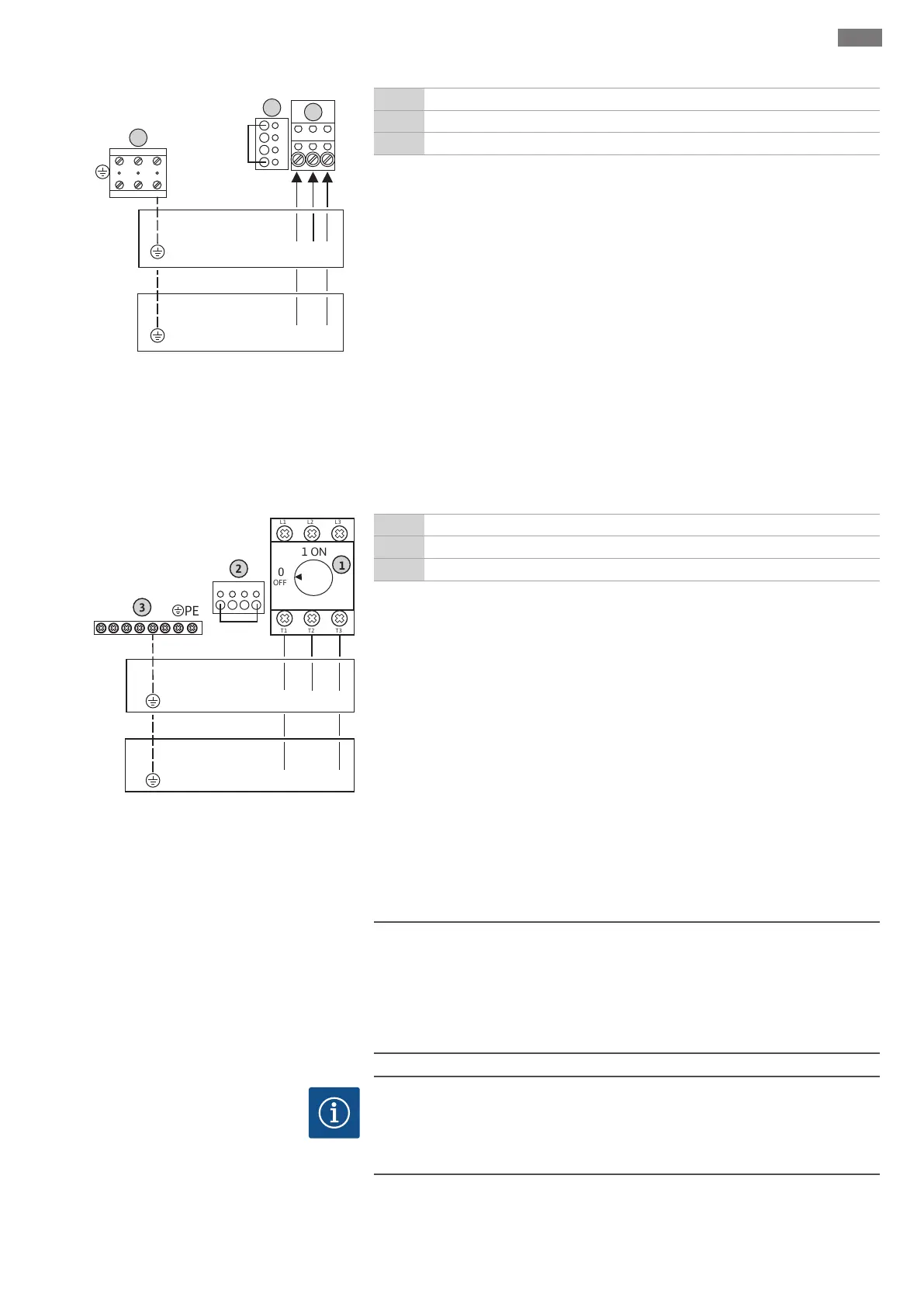

Fig.6: Netzanschluss Wilo-Control EC-B 1.../
EC-B 2...
1 Klemmleiste: Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
Netzanschluss 1~230V:
▪Kabel: 3-adrig
▪Ader: L, N, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~230V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~380V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 380/COM
Netzanschluss 3~400V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Hauptschalter anschließen.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Netzanschluss Wilo-Control EC-B 3...
1 Hauptschalter
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
Netzanschluss 1~230V:
▪Kabel: 3-adrig
▪Ader: L, N, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~230V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~380V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 380/COM
Netzanschluss 3~400V:
▪Kabel: 4-adrig
▪Ader: L1, L2, L3, PE
▪Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
6.5.4 Netzanschluss Schaltgerät: Con-
trol ECe-Booster
VORSICHT
Sachschaden durch falsch eingestellte Netzspannung!
Das Schaltgerät kann an unterschiedlichen Netzspannungen betrieben werden. Die
Steuerspannung muss aber immer 230V betragen. Deshalb ist die Kabelbrücke
werkseitig auf die korrekte Netzspannung eingestellt. Die Kabelbrücke nicht verän-
dern! Bei falsch eingestellter Netzspannung wird die Steuerung zerstört!
HINWEIS
Neutralleiter erforderlich
Für die korrekte Funktion der Steuerung ist ein Neutralleiter (Nullleiter) am Netzan-
schluss erforderlich.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Hauptschalter anschließen.
