de Aufstellung
16 WILO SE 2019-07
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

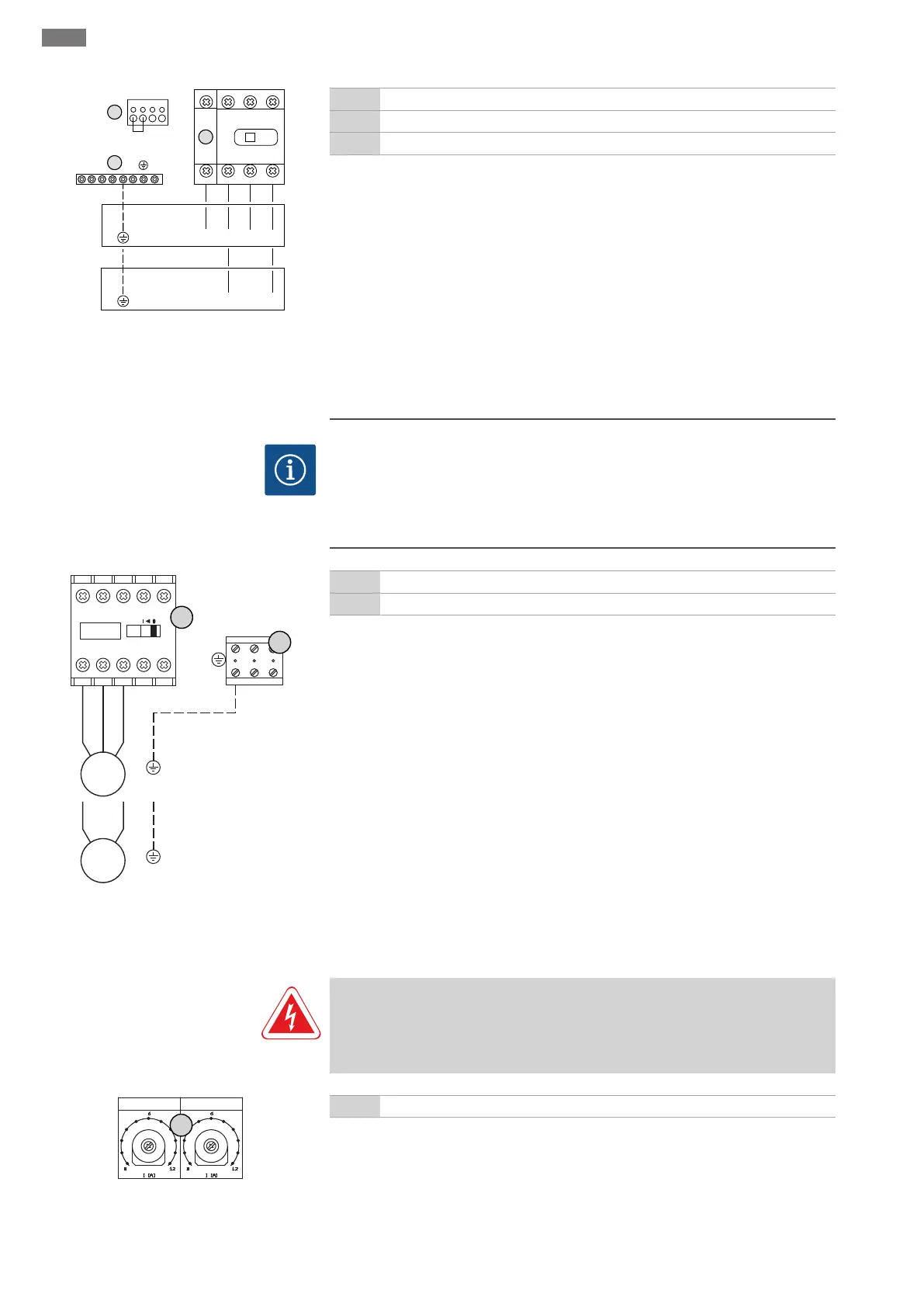

Fig.8: Netzanschluss Wilo-Control ECe-B...
1 Hauptschalter
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
Netzanschluss 1~230V:
▪Kabel: 3-adrig
▪Ader: L, N, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~380V:
▪Kabel: 5-adrig
▪Ader: L1, L2, L3, N, PE
▪Einstellung Netzspannung: Brücke 230/COM
Netzanschluss 3~400V:
▪Kabel: 5-adrig
▪Ader: L1, L2, L3, N, PE
▪Einstellung Netzspannung: Brücke 230/COM
6.5.5 Netzanschluss: Pumpe mit Fest-
drehzahl
HINWEIS
Drehfeld Netz- und Pumpenanschluss
Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss durchgeleitet.
Benötigtes Drehfeld der anzuschließenden Pumpen (rechts- oder linksdrehend) prü-
fen! Betriebsanleitung der Pumpen beachten.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Pumpenanschluss
3 Klemmleiste: Erde (PE)
5 Schütz
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Schütz anschließen.
6.5.5.1 Motorstromüberwachung einstel-
len
GEFAHR
Lebensgefahr durch elektrischen Strom!
Bei Arbeiten am offenen Schaltgerät besteht Lebensgefahr! Bauteile stehen unter
Strom! Arbeiten immer von einer Elektrofachkraft ausführen lassen.
Current Pump 1 Current Pump 2
8
Fig.10: Motorstromüberwachung einstellen
8 Potentiometer für Motorstromüberwachung
Nach dem Anschließen der Pumpe den zulässigen Nennstrom am Potentiometer ein-
stellen:
▪Bei Volllast den Nennstrom laut Typenschild einstellen.
▪Bei Teillast den Nennstrom 5% über dem gemessenen Strom im Betriebspunkt einstel-
len.
