Aufstellung de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 17
Eine genaue Einstellung der Motorstromüberwachung kann während der Inbetriebnah-
me erfolgen. Hier können die folgenden Werte über das Menü angezeigt werden:
▪Aktuell gemessener Betriebsstrom der Pumpe (Menü 4.29-4.31)
▪Eingestellter Nennstrom der Motorüberwachung (Menü 4.25-4.27)
6.5.6 Netzanschluss: Pumpe mit varia-
bler Drehzahl (elektronisch gere-
gelte Pumpen)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC

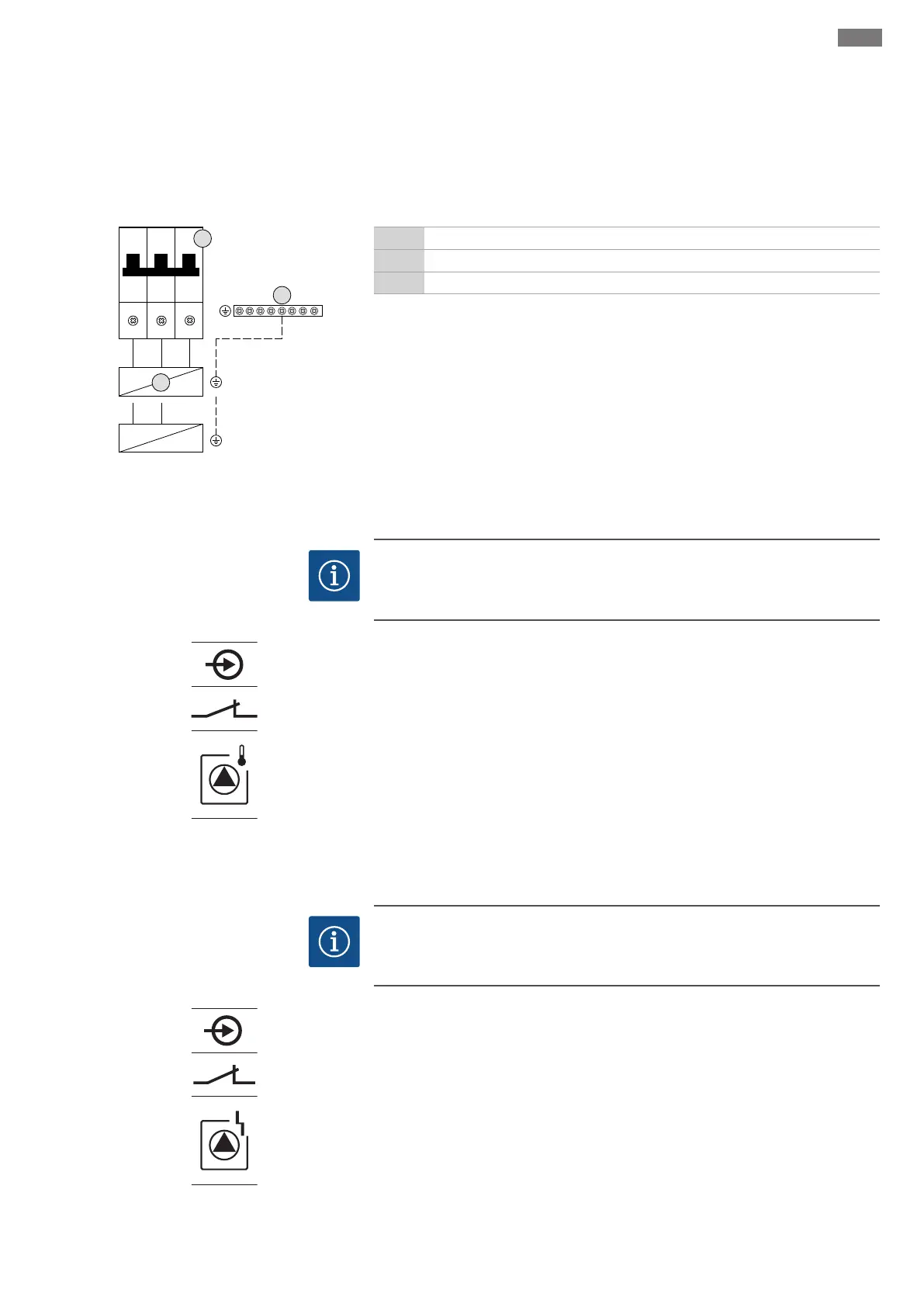

Fig.11: Pumpenanschluss
3 Klemmleiste: Erde (PE)
5 Leitungsschutzschalter
FC Frequenzumrichter
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Leitungsschutzschalter anschließen.
6.5.7 Anschluss thermische Motorüber-
wachung
HINWEIS!Der Anschluss ist nur am Schaltgerät Wilo-Control EC-B möglich!
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
x
Fig.12: Symbol Anschlussübersicht
Pro Pumpe kann eine thermische Motorüberwachung mit Bimetallfühlern angeschlos-
sen werden. Keine PTC- und Pt100-Fühler anschließen!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige
Pumpe an:
▪1 = Pumpe 1
▪2 = Pumpe 2
▪3 = Pumpe 3
6.5.8 Anschluss Fehlermeldung des Fre-
quenzumrichters
HINWEIS!Der Anschluss ist nur am Schaltgerät Wilo-Control ECe-B möglich!
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
x
Fig.13: Symbol Anschlussübersicht
Pro Pumpe kann eine externe Fehlermeldung des Frequenzumrichters angeschlossen
werden. Der Ausgang des Frequenzumrichters muss als Öffner arbeiten!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige
Pumpe an:
▪1 = Pumpe 1
▪2 = Pumpe 2
▪3 = Pumpe 3
