6.5.9 Anschluss Drucksensor
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Die Druckerfassung erfolgt über einen analogen Drucksensor 4-20mA.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen.
4-20 mA
In
p

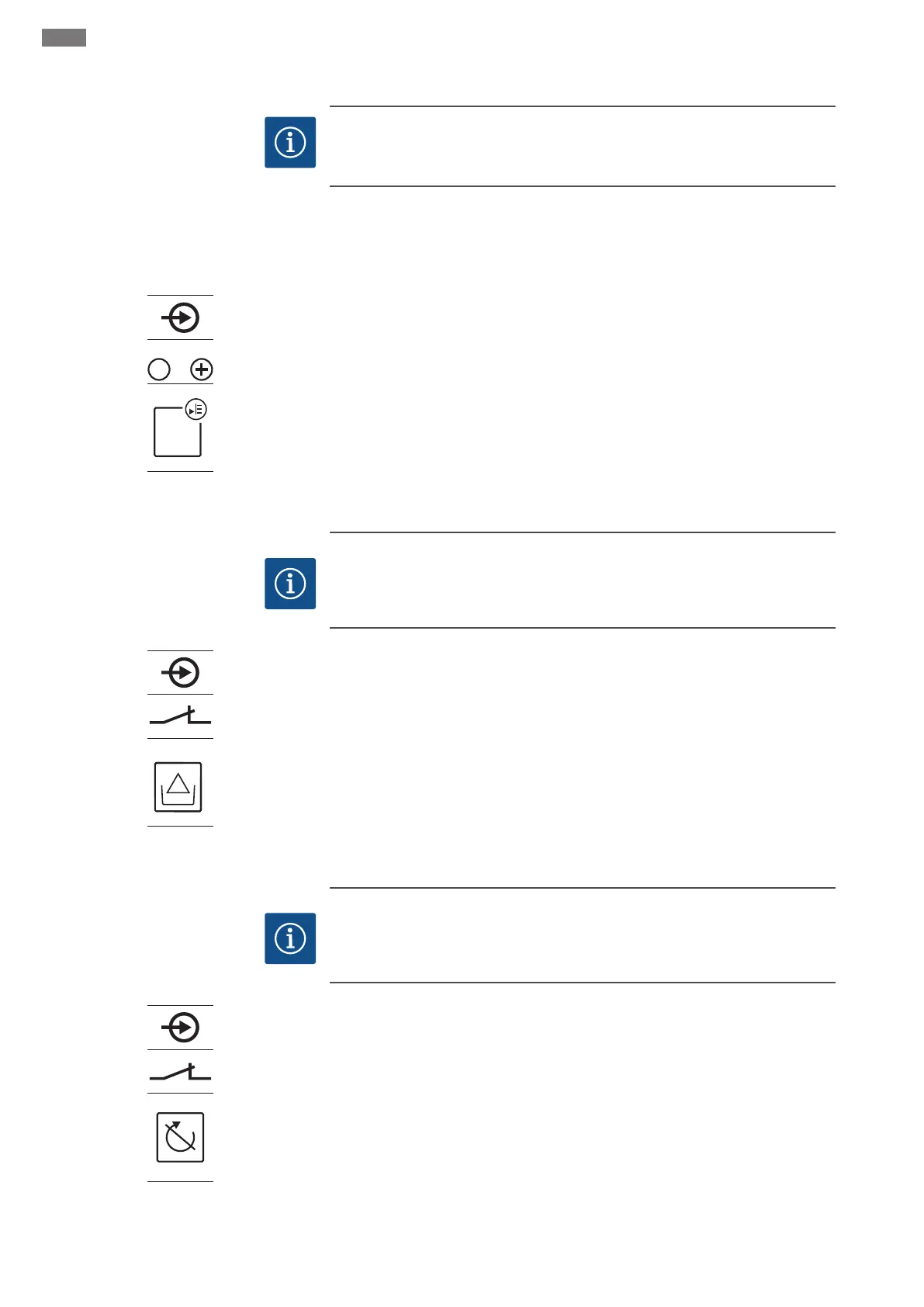

Fig.14: Symbol Anschlussübersicht
HINWEIS!Geschirmte Anschlusskabel verwenden! Abschirmung einseitig auflegen!
HINWEIS!Auf die richtige Polarität des Drucksensors achten! Keinen aktiven Druck-
sensor anschließen.
6.5.10 Anschluss Trockenlaufschutz
(Wassermangel)
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
!
Fig.15: Symbol Anschlussübersicht
Das Wassermangelniveau (Trockenlaufschutz) kann zusätzlich über einen Schwimmer-
oder Druckschalter überwacht werden:
▪Kontakt offen: Trockenlauf
▪Kontakt geschlossen: kein Trockenlauf
Die Klemmen sind werkseitig mit einer Brücke bestückt.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Brücke entfernen und Adern laut Anschlussplan an der Klemmleiste anschlie-
ßen. Klemmennummer der Anschlussübersicht im Deckel entnehmen.
6.5.11 Anschluss „Extern OFF“: Fernab-
schaltung
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Fig.16: Symbol Anschlussübersicht
Über einen separaten Schalter kann eine Fernabschaltung aller Pumpen erfolgen:
▪Kontakt geschlossen: Pumpen freigegeben
▪Kontakt offen: Alle Pumpen aus - Im Display erscheint das „Extern OFF“-Symbol.
Die Klemmen sind werkseitig mit einer Brücke belegt.
HINWEIS!Die Fernabschaltung hat Vorrang. Alle Pumpen werden unabhängig vom
aktuellen Druckistwert abgeschaltet. Es ist kein Handbetrieb der Pumpen möglich!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Brücke entfernen und Adern laut Anschlussplan an der Klemmleiste anschlie-
ßen. Klemmennummer der Anschlussübersicht im Deckel entnehmen.
